Bedienungsanleitung für Matchmaster Profinesse 14MM-PR08-MH Signalverstärker

Wichtige Informationen aus der Anleitung

Der Matchmaster Profinesse 14MM-PR08-MH ist ein programmierbarer terrestrischer Filterverstärker. Vor der ersten Inbetriebnahme wird dringend empfohlen, die korrekte Region oder das Land einzustellen, da dies den Kanalplan und die DC-Spannung für Eingang 1 bestimmt. Das Gerät verfügt über eine Auto-Scan-Funktion und kann 32 Kanäle verarbeiten.

Produktbeschreibung

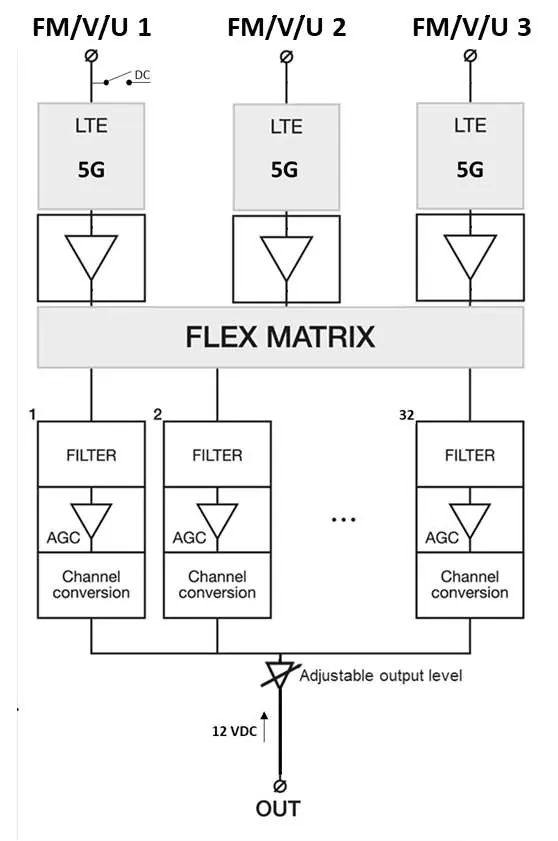

Der Profinesse kombiniert Profiler-Intelligenz mit einem kompakten Gehäuse. Er bietet drei universelle Eingänge (FM/VHF/UHF), eine Echtzeit-AGC auf allen Multiplexen und eine flexible Matrix zur Filterzuweisung. Das Gerät ist für den Innen- und Außenbereich geeignet.

Hardware-Installation

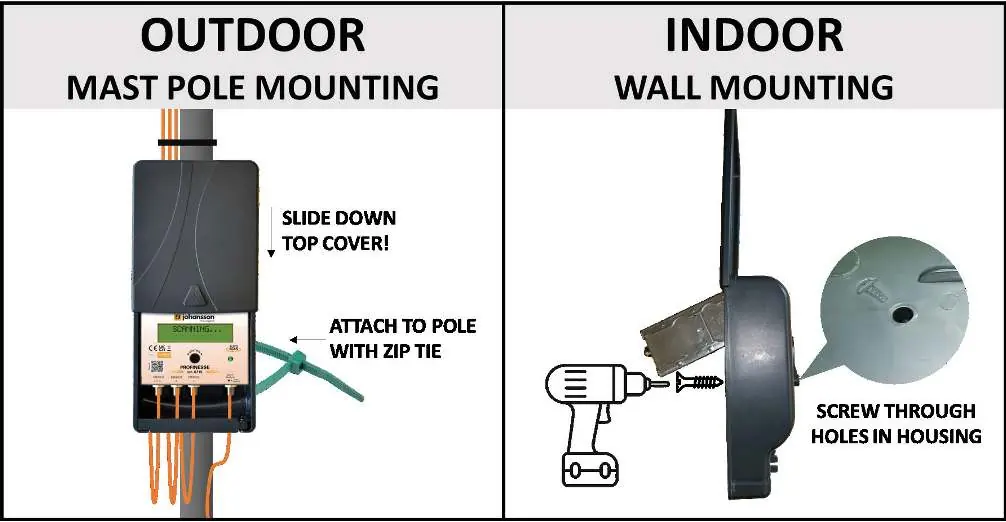

Das Modul kann an einer Wand (mit Schrauben) oder an einem Mast (mit Kabelbindern) montiert werden. Wichtig: Verwenden Sie bei der Kabelverlegung im Außenbereich immer eine Tropfschleife (Drip Loop), um das Eindringen von Wasser zu verhindern.

• Verbinden Sie die Antenneneingänge mit dem Profinesse.
• Schließen Sie ein Koaxialkabel an den Ausgang für die Signalverteilung an.
• Die Stromversorgung erfolgt über den Ausgang (verwenden Sie das Matchmaster-Netzteil 14MM-PSF1A mit dem mitgelieferten Power-Inserter).

Konfiguration und Menüführung

Die Konfiguration erfolgt über einen Drehknopf, der mit einem Schlitzschraubendreher bedient wird.

• Menü aufrufen: Drücken Sie den Knopf für 2 Sekunden.
• Navigation: Drehen Sie den Knopf, um durch die Bildschirme zu scrollen.
• Bestätigung: Drücken Sie den Knopf, um eine Auswahl zu bestätigen.

Um die Region zu ändern, führen Sie einen Hard-Reset durch: Trennen Sie das Gerät vom Strom, drücken Sie den Knopf und halten Sie ihn gedrückt, während Sie das Gerät wieder mit Strom versorgen. Lassen Sie den Knopf los, wenn 'RESET FINISHED' im Display erscheint.

Kanalsuche

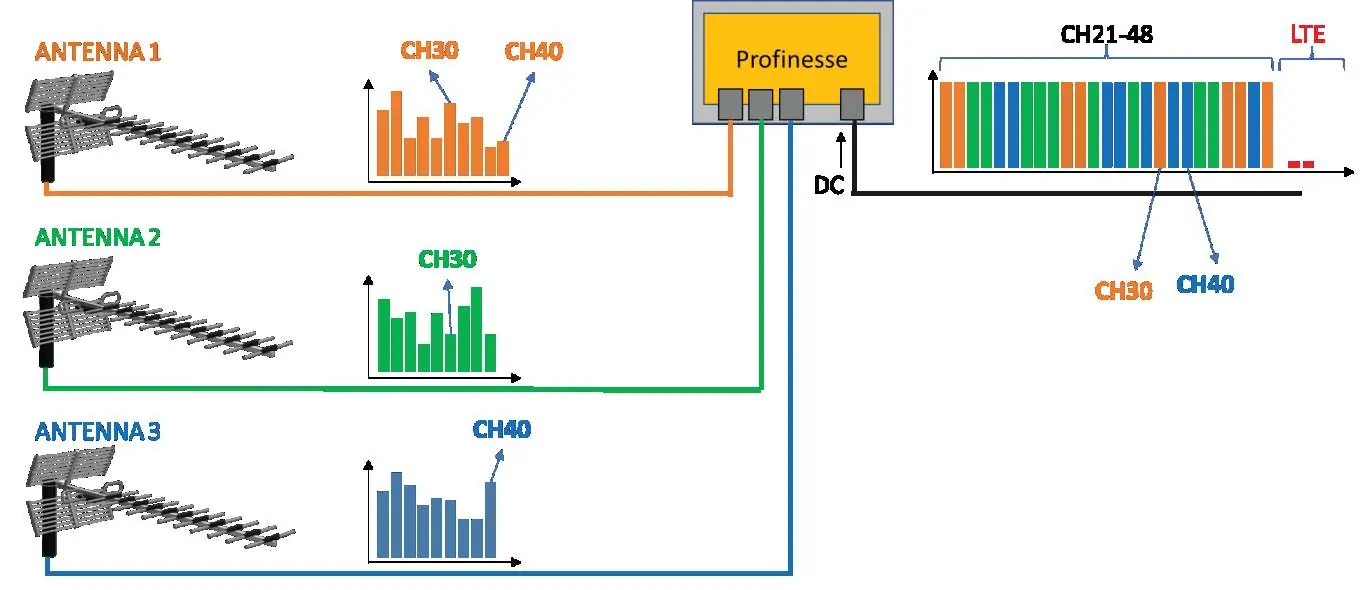

Die Kanalsuche (Channel Scan) kann bis zu 1 Minute dauern. Wenn Sie eine aktive Antenne oder einen Mastverstärker verwenden, aktiviert der Profinesse die DC-Spannung vor dem Scan. Bei doppelten Kanälen (gleiche Frequenz auf verschiedenen Eingängen) kann die Funktion 'DUPLICATCH' genutzt werden, um den schwächeren Kanal entweder in das LTE-Band zu verschieben oder abzulehnen.

Eingabeeinstellungen

In den Eingangseinstellungen können Sie für jeden Eingang (FM/VHF/UHF) die DC-Spannung (OFF oder 12V) festlegen. Kanäle können manuell hinzugefügt oder gelöscht werden. Um einen Kanal zu löschen, positionieren Sie den Pfeil auf dem Kanal und drücken Sie den Drehknopf für 3 Sekunden.

Ausgabeeinstellungen

Der Ausgangspegel kann zwischen 70 dBµV und 90 dBµV eingestellt werden (Standard: 80 dBµV). Zudem kann eine VHF-Dämpfung (VHF ATTN) von bis zu 15 dB konfiguriert werden, um Kabelverluste auszugleichen.

Sicherheitshinweise

• Installieren Sie das Gerät an einem trockenen Ort ohne Kondensationsgefahr.
• Sorgen Sie für eine ausreichende Belüftung (mindestens 15 cm Abstand).
• Decken Sie das Gerät nicht ab und halten Sie es von Wärmequellen fern.
• Verwenden Sie nur ein trockenes, weiches Tuch zur Reinigung.

Technische Daten

Das Gerät arbeitet in einem Temperaturbereich von -20 bis +50 °C. Die Leistungsaufnahme beträgt 6 W. Die Abmessungen betragen 82 x 98 x 32 mm bei einem Gewicht von 0,350 kg.
