Bedienungsanleitung für Matchmaster 14MM-PRO7 Profiler Revolution

Wichtige Informationen aus der Anleitung

Der Matchmaster 14MM-PRO7 Profiler Revolution ist ein programmierbarer Filterverstärker für terrestrische Signale. Vor der ersten Inbetriebnahme ist es wichtig, das Gerät auf die korrekte Region oder das Land einzustellen, da dies den Kanalplan und die DC-Spannung für die Eingänge bestimmt. Das Gerät wird über einen Drehknopf bedient, der auch als Drucktaste fungiert.

Produktbeschreibung

Das Gerät optimiert terrestrische VHF/UHF- und FM-Signale von mehreren Eingängen. Es verfügt über 5 Eingänge (FM und 4x VHF/UHF), bietet eine automatische Verstärkungsregelung (AGC) auf allen Filtern und ermöglicht die Frequenzverschiebung von Kanälen (Flex Matrix). Das Gerät kann mit einem Sicherheitscode gesperrt werden, um unbefugte Änderungen zu verhindern.

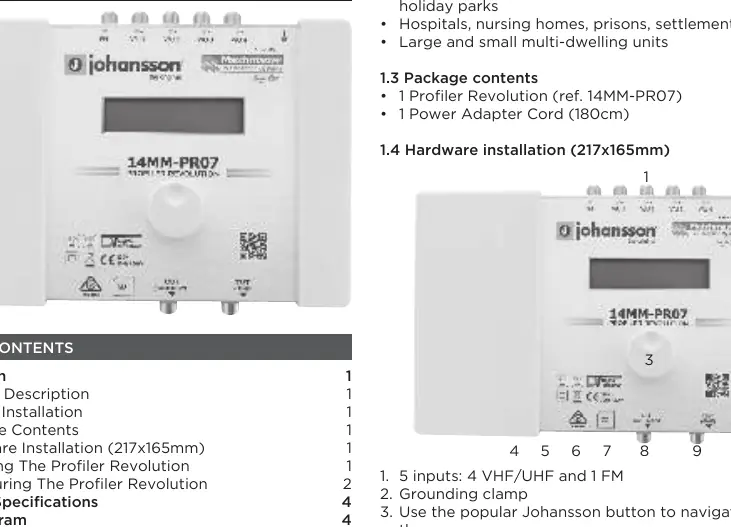

Installation und Montage

• Montieren Sie das Modul vertikal an einer Wand in einem gut belüfteten Raum.
• Lassen Sie einen Mindestabstand von 15 cm um das Produkt herum, um eine maximale Belüftung zu gewährleisten.
• Schließen Sie ein Erdungskabel an die Erdungsklemme an.
• Verbinden Sie das Netzteil mit der Strombuchse und prüfen Sie die Status-LED.
• Schließen Sie die VHF/UHF- und/oder FM-Eingänge an.
• Verbinden Sie ein Koaxialkabel mit dem Ausgang für die Signalverteilung.
• Optional: Schließen Sie ein Netzwerkanalysegerät an den Testanschluss an, um die Signalqualität zu kontrollieren.

Konfiguration und Menüführung

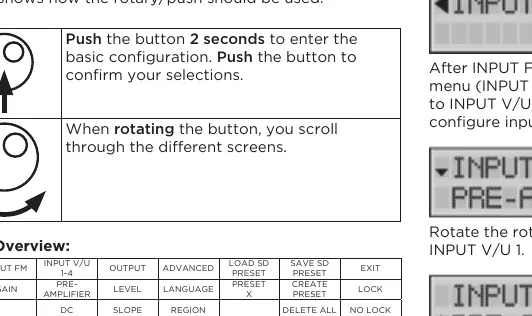

Die Navigation erfolgt über den Dreh-/Druckknopf:

• Menü aufrufen: Knopf 2 Sekunden gedrückt halten.
• Auswahl bestätigen: Knopf kurz drücken.
• Navigation: Knopf drehen, um durch die Bildschirme zu scrollen.

Region/Land-Einstellung (Reset): Trennen Sie das Gerät vom Strom. Halten Sie den Knopf gedrückt, während Sie das Gerät wieder mit Strom versorgen. Lassen Sie den Knopf los, wenn "RESET FINISHED" im Display erscheint. Wählen Sie anschließend das Land oder die Region aus.

Kanalkonfiguration

Um Kanäle hinzuzufügen, navigieren Sie zum Menü "INPUT V/U". Wählen Sie den Startkanal und den Stoppkanal aus und bestätigen Sie. Das Gerät ermöglicht die Konvertierung von Kanälen. Achten Sie darauf, dass jeder Ausgangskanal nur einmal zugewiesen ist, um Bildstörungen zu vermeiden. Ein Sternchen (*) im Display zeigt an, wenn zwei Eingangskanäle demselben Ausgangskanal zugewiesen wurden.

SD-Karten-Einstellungen

Über den SD-Kartenslot können Konfigurationen gespeichert oder geladen werden. Nutzen Sie "SAVE SD PRESET", um Einstellungen zu sichern, und "LOAD SD PRESET", um Konfigurationen von einer Karte auf das Gerät zu übertragen.

Sicherheitshinweise

• Setzen Sie das Gerät nicht Regen, Feuchtigkeit oder Spritzwasser aus.
• Installieren Sie das Gerät nicht in staubigen Umgebungen oder tropischen Klimazonen.
• Decken Sie die Belüftungsöffnungen nicht mit Gegenständen wie Zeitungen oder Vorhängen ab.
• Verwenden Sie nur ein trockenes, weiches Tuch zur Reinigung; keine Lösungsmittel verwenden.

Technische Daten

• Eingänge: 4x VHF/UHF + 1x FM
• Frequenzbereich: FM (88-108MHz), VHF (174-240MHz), UHF (470-862MHz)
• LTE-Schutz: Automatisch (694MHz, 790MHz oder OFF)
• Betriebstemperatur: -5 bis +50°C
• Stromversorgung: 100-240Vac
• Abmessungen: 217 x 165 x 59 mm
