Bedienungsanleitung für Marco 1E483115 selbstansaugende elektrische Pumpe

Erfahren Sie, wie Sie die selbstansaugende elektrische Pumpe Marco 1E483115 installieren, bedienen und warten. Detaillierte Anleitungen zu Anschlüssen, Fehlerbehebung und technischen Daten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Marco 1E483115 ist eine selbstansaugende elektrische Pumpe für verschiedene Flüssigkeiten. Die Installation erfordert korrekte elektrische Anschlüsse und eine geeignete Verschlauchung. Der Betrieb wird durch einen elektronischen Drucksensor gesteuert, der über LED-Signale den Status anzeigt. S. 1, 3, 7

Wichtigste Schritte

Entlüftungsventil beim Start öffnen S. 2
Sicherung installieren S. 8

Erste Inbetriebnahme

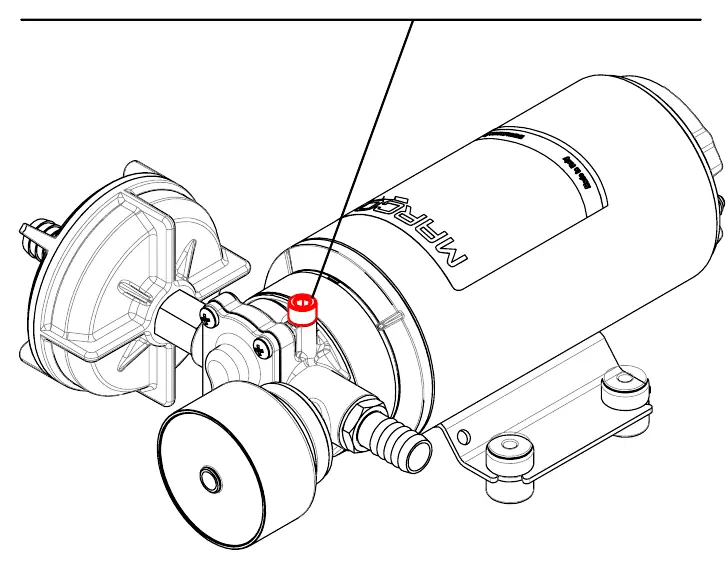

Entlüftungsventil beim Start leicht öffnen, um das Ansaugen zu erleichtern. Nach dem Start schließen. S. 2

Probleme und Lösungen

Pumpe läuft trocken

Pumpe stoppt automatisch nach einer gewissen Zeit. Reset durch Neustart oder Reset-Taste.

S. 3, 4

Wartung und Reset

Reset durch Neustart des Stromkreises oder Betätigen der Reset-Taste am Bedienfeld. S. 3, 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	12/24V	Betriebsspannung	S. 6
Max. Druck	8 bar	Maximaler Betriebsdruck	S. 6
Durchflussrate	18 l/min	Maximale Durchflussrate	S. 6

Wo es im PDF steht

Technische Daten S. 6
Explosionszeichnung S. 11

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 11

Seite 12

Wichtige Informationen aus der Anleitung

Die Marco 1E483115 ist eine selbstansaugende elektrische Pumpe, die für den Transfer verschiedener Flüssigkeiten konzipiert ist. Die Pumpe verfügt über einen elektronischen Drucksensor, der die Motordrehzahl steuert, um den erforderlichen Durchfluss zu erreichen, Geräusche zu reduzieren und den Verschleiß zu minimieren. Vor der Inbetriebnahme ist es wichtig, das Entlüftungsventil zu öffnen, um das Ansaugen zu erleichtern.

Beschreibung und technische Daten

Das Kit umfasst die Pumpe, einen Inline-Filter, ein Rückschlagventil und einen Sprühpistolen-Anschluss. Die Pumpe ist für den Betrieb mit 12V oder 24V ausgelegt. Wichtige technische Daten:

Maximaler Druck: 8 bar
Durchflussrate: 18 l/min
Spannung: 12/24V
Schutzart: IP67

Die Pumpe ist für Wasser und kompatible Flüssigkeiten geeignet. Der Betrieb mit Benzin, Lösungsmitteln oder brennbaren Flüssigkeiten mit einem Flammpunkt unter 38 °C ist strengstens untersagt.

Installation und Positionierung

Die Pumpe kann in jeder Position montiert werden. Achten Sie bei der Installation auf folgende Punkte:

Prüfen Sie die Pumpe vor der Montage auf Transportschäden.
Reinigen Sie die Einlass- und Auslassöffnungen von Staub oder Verpackungsresten.
Verwenden Sie die mitgelieferten Anti-Vibrations-Gummifüße, um Geräusche und Vibrationen zu reduzieren.
Stellen Sie sicher, dass die Fließrichtung des Fluids mit dem Pfeil auf der Deckplatte übereinstimmt.

Elektrische Anschlüsse und Verschlauchung

Für die elektrische Installation ist eine korrekt dimensionierte Sicherung zwingend erforderlich. Der Anschluss erfolgt durch Verbinden des Pluspols (+) mit dem roten Kabel und des Minuspols (-) mit dem schwarzen Kabel. Verwenden Sie geeignete Klemmen und Anschlüsse für eine feste Verbindung. Bei der Verschlauchung ist darauf zu achten, dass die Einlass- und Auslassschläuche nicht geknickt werden. Ein Einlassfilter wird empfohlen, um Verunreinigungen fernzuhalten.

Bedienung und LED-Anzeigen

Der elektronische Drucksensor nutzt LEDs zur Statusanzeige:

Blaue LED: Leuchtet bei Flüssigkeit in den Schläuchen, blinkt im Ansaugmodus.
Mehrfarbige LED (Gelb/Grün/Rot): Zeigt den Druckstatus, Standby-Modus oder Fehlerzustände (z.B. Überlastung, Kurzschluss) an.

Bei Fehlern wie Überlastung oder Kurzschluss versucht das System automatisch einen Neustart. Falls dies nicht hilft, muss das System neu gestartet oder die Reset-Taste (falls vorhanden) betätigt werden.

Wartung und Fehlerbehebung

Regelmäßige Wartung ist entscheidend für die Lebensdauer der Pumpe:

Reinigen Sie regelmäßig den Einlassfilter.
Überprüfen Sie monatlich die Pumpenkammer auf Fremdkörper.
Kontrollieren Sie monatlich die elektrische Verkabelung.
Bei längerer Nichtbenutzung (über 30 Tage) sollte die Pumpe mit Frischwasser gespült werden.

Sollte die Pumpe nicht ansaugen, prüfen Sie die Montagehöhe, mögliche Luftlecks in der Saugleitung oder ob der Filter verstopft ist.

Praktische Hilfe

Typische Probleme

Pumpe saugt nicht an

Prüfen Sie, ob die Pumpe zu hoch über dem Flüssigkeitsstand montiert ist, ob Luftlecks in der Saugleitung bestehen oder ob der Filter verstopft ist.

Pumpe läuft nicht oder stoppt

Prüfen Sie die Batteriespannung, die Sicherung und ob Fremdkörper im Pumpengehäuse vorhanden sind.

Rote LED blinkt schnell

Überlastung der Pumpe. Prüfen Sie, ob die Flüssigkeit zu viskos ist oder die Zahnräder blockiert sind.

Vor der Verwendung

Prüfen Sie die Pumpe auf Transportschäden.
Stellen Sie sicher, dass die elektrische Stromversorgung den Spezifikationen entspricht.
Reinigen Sie die Einlass- und Auslassöffnungen.
Montieren Sie die mitgelieferten Anti-Vibrations-Gummifüße.
Stellen Sie sicher, dass die Sicherung installiert ist.

Technische Daten in der Praxis

Durchflussrate: 18 l/min bei optimalen Bedingungen.
IP Schutzart: IP67, Schutz gegen Staub und zeitweiliges Untertauchen.

Abbildungen und Diagramme

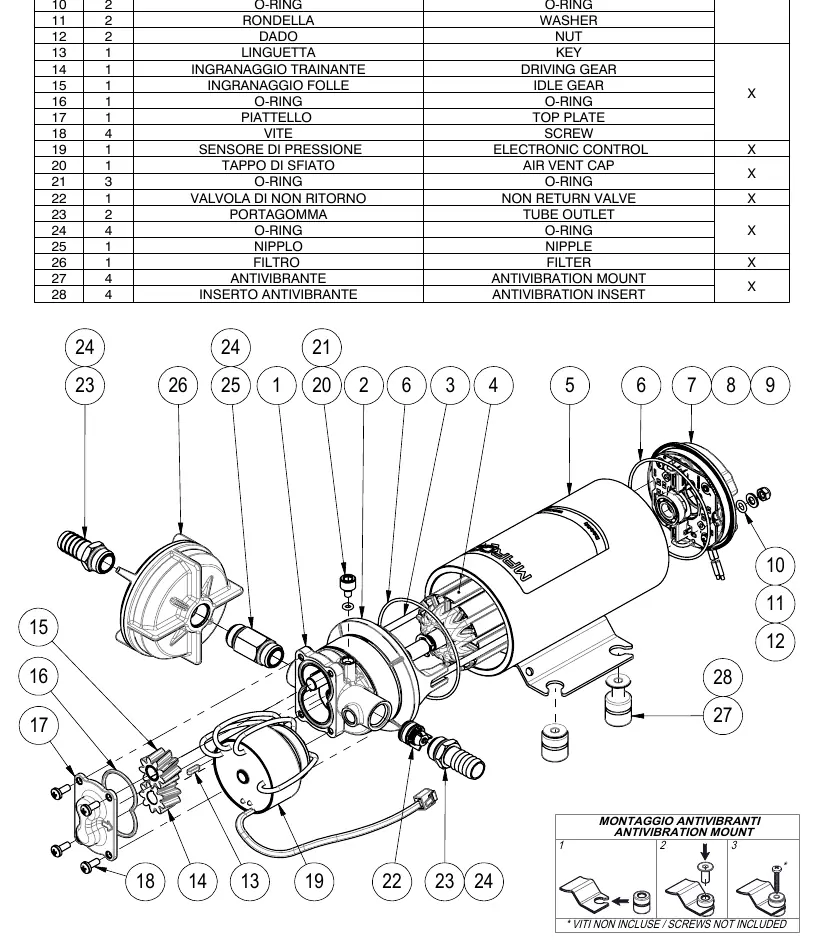

Die Explosionszeichnung auf Seite 11 zeigt die interne Struktur der Pumpe und die Position der Ersatzteile.

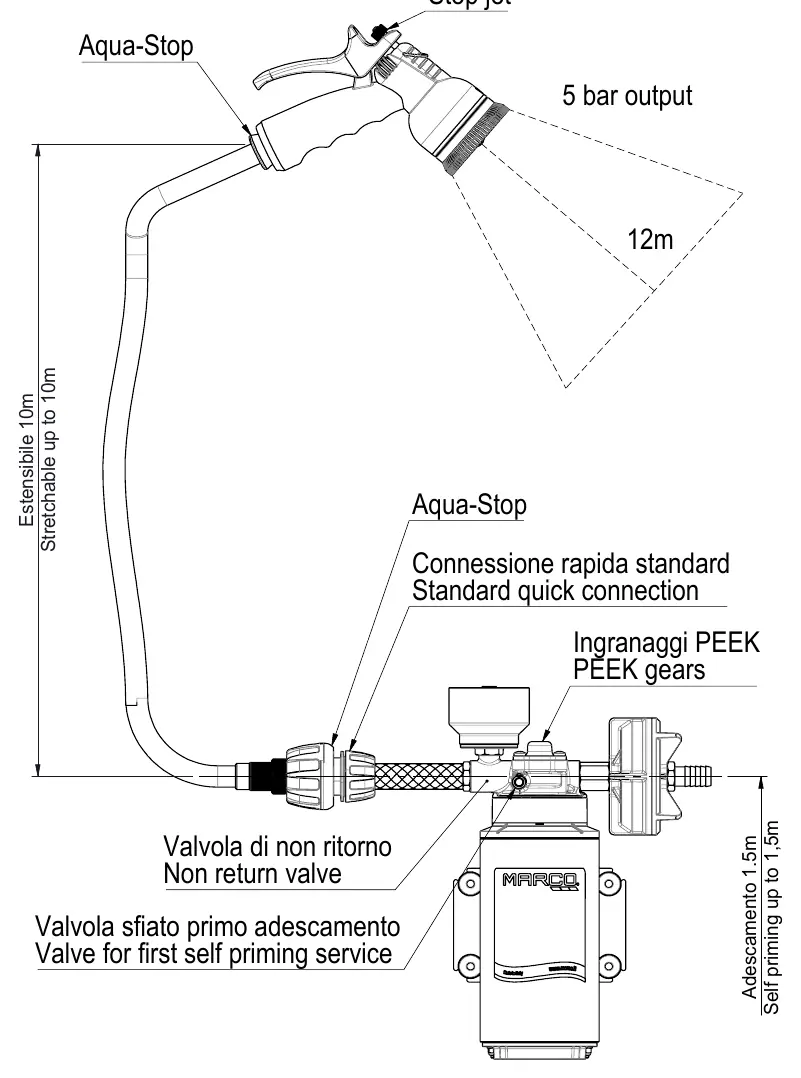

Das Diagramm auf Seite 12 zeigt den korrekten Aufbau mit Aqua-Stop und Schlauchverbindungen.

Modellkompatibilität

Nur für Wasser und kompatible Flüssigkeiten geeignet.
Nicht für Benzin, Lösungsmittel oder brennbare Flüssigkeiten mit Flammpunkt < 38 °C verwenden.
Nicht für korrosive Chemikalien geeignet.
