Ersatzteilkatalog für Danfoss Series 51 160cc Hydraulikmotor
Detaillierter Ersatzteilkatalog für den Danfoss Series 51 160cc Hydraulikmotor. Enthält Explosionszeichnungen, Teilenummern, Identifikationsverfahren und Service-Bulletins für Wartung und Reparatur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Ersatzteilkatalog dient zur Identifizierung von Modulgruppen, Teilenummern und Bezeichnungen für den Danfoss Series 51 160cc Hydraulikmotor. Er ist ein unverzichtbares Werkzeug für die Wartung, Reparatur und Umrüstung des Motors.
Identifizierung des Produkts
Jede Einheit verfügt über ein Typenschild am Gehäuse. Die darauf enthaltenen Informationen sind entscheidend für die korrekte Ersatzteilbestellung:
- Modellcode: Definiert die spezifische Einheit und muss bei der Bestellung von Ersatzteilen verwendet werden.
- Modell-/Materialnummer: Wird werksseitig für die Fertigung verwendet.
- Seriennummer: Identifiziert das Herstellungsdatum (Jahr und Woche) sowie die Sequenznummer der Einheit.
Ersatzteilbestellung
Verwenden Sie den Modellcode zur Identifizierung der korrekten Teile. Beachten Sie das Herstellungsdatum auf dem Typenschild, da für dieselbe Artikelnummer je nach Produktionszeitraum unterschiedliche Konfigurationen existieren können. Ein Teil, das in Klammern eine weitere Nummer aufweist, deutet auf eine weltweite Standardisierung hin.
Wartung und Reparatur
Das Handbuch enthält detaillierte Explosionszeichnungen und Teilelisten für verschiedene Baugruppen:

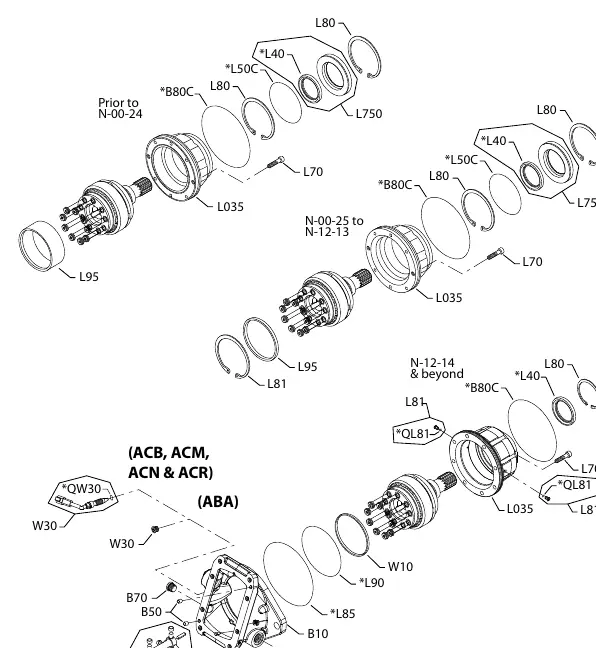

- Spezielle Hardware (Flanschkonfigurationen)

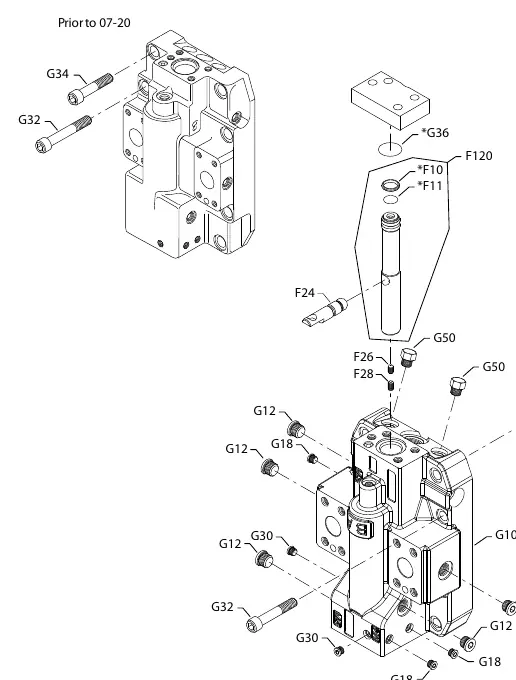

- Endkappen (Axial- und Seitenanschlüsse)

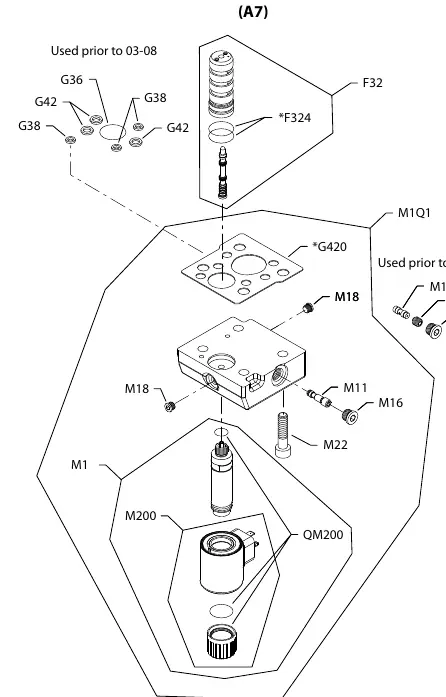

- Steuerungen (elektrisch und hydraulisch)
- Servo-Versorgung

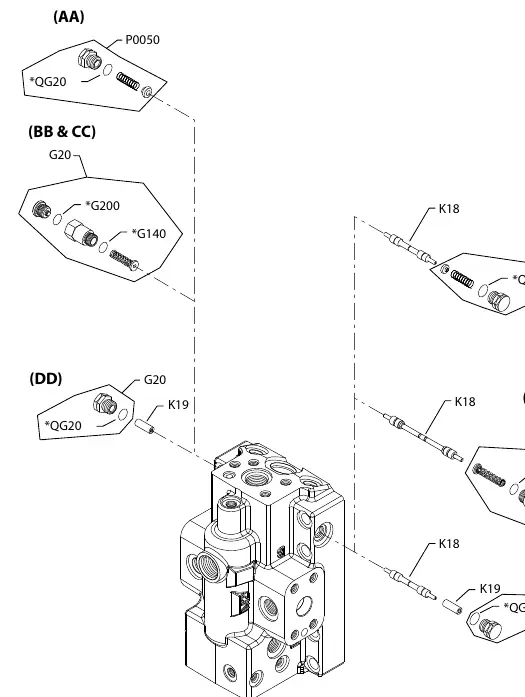

- Loop-Flushing
- Blenden (Orifice)
- PCOR-Einsteller
Service-Bulletins
Das Handbuch enthält wichtige Service-Bulletins (SB), die vor der Bestellung von Teilen gelesen werden müssen. Diese enthalten Informationen zu Austauschbarkeit, geänderten Teilen und spezifischen Anweisungen für Reparaturen. Es wird empfohlen, neue Bulletins bei Erhalt in dieses Handbuch einzufügen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Unterschiedliche Konfigurationen für dieselbe Artikelnummer
Prüfen Sie das Herstellungsdatum (Date code) auf dem Typenschild und vergleichen Sie es mit den 'Date begin'/'Date end' Spalten in der jeweiligen Teileliste.
Teil nicht mehr verfügbar oder ersetzt
Konsultieren Sie die Service-Bulletins am Ende des Handbuchs, um Informationen zu obsoleten Teilen und deren Ersatz zu erhalten.
Vor der Verwendung
- Identifizieren Sie den Modellcode auf dem Typenschild.
- Prüfen Sie das Herstellungsdatum (Date code) auf dem Typenschild.
- Lesen Sie relevante Service-Bulletins, die in der Teileliste für das gewünschte Teil aufgeführt sind.
- Stellen Sie sicher, dass Sie die richtige Baugruppe (z.B. Endkappe, Steuerung) für Ihre spezifische Konfiguration identifiziert haben.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Anordnung der Komponenten innerhalb der Baugruppen.
- Mit einem Sternchen (*) markierte Teile sind im Basis-Dichtungssatz (Seal Kit Q210) enthalten.
Modellkompatibilität
- Einige Teile sind nicht untereinander austauschbar; beachten Sie die Hinweise in den Service-Bulletins.
- Neue Dichtungen (z.B. Endkappendichtungen) erfordern oft spezifische Montageanweisungen (keine Dichtmittel verwenden).
