Reparaturanleitung für Graco ProConnect Endurance Displacement Pump

Detaillierte Reparaturanleitung für die Graco ProConnect Endurance Displacement Pump. Enthält wichtige Sicherheitshinweise, das Verfahren zur Druckentlastung sowie Schritt-für-Schritt-Anleitungen für Pumpenentfernung, Demontage, Montage...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung bietet detaillierte Reparatur- und Wartungsschritte für die Graco ProConnect Endurance Displacement Pump, einschließlich Druckentlastung, Demontage, Montage und Installation. S. 1, 5, 9, 11

Wichtigste Schritte

  • Druckentlastungsverfahren durchführen S. 5, 6, 7
  • Pumpe ausbauen S. 8
  • Pumpe reparieren (Demontage/Montage) S. 9, 11

Probleme und Lösungen

Leckage an den Packungen

Packungsmutter nachziehen.

S. 16

Wartung und Reset

  • Packungsmutter nachziehen S. 16

Technische Daten

Parameter Wert Hinweis Seiten
Maximaler Arbeitsdruck 3300 psi Maximal zulässiger Druck S. 22

Wo es im PDF steht

  • Sicherheitshinweise S. 3, 4
  • Druckentlastung S. 5, 6, 7
  • Reparatur S. 9, 10, 11, 12
  • Installation S. 17
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Verfahren zur Druckentlastung Seite 5 Schritte zur Pumpenentfernung Seite 8 Montage der Pumpe Seite 11 Teileübersicht des Geräts mit Markierungen Seite 14

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als offizielle Reparaturanleitung für die Graco ProConnect Endurance Displacement Pump. Es ist für professionelle Anwender bestimmt und enthält kritische Sicherheitsanweisungen, Verfahren zur Druckentlastung sowie detaillierte Anleitungen zur Wartung und Installation der Pumpe. Vor Beginn jeglicher Arbeiten müssen die Sicherheitshinweise gelesen und verstanden werden.

Sicherheitshinweise

Der Betrieb der Pumpe birgt Risiken wie Brand- und Explosionsgefahr durch Lösungsmittel, Gefahr durch Hautinjektion bei hohem Druck sowie Gefahren durch toxische Dämpfe. Es ist zwingend erforderlich, das System ordnungsgemäß zu erden und persönliche Schutzausrüstung (Augenschutz, Gehörschutz, Atemschutz) zu tragen.

Druckentlastungsverfahren

Dieses Verfahren muss durchgeführt werden, bevor die Ausrüstung gereinigt, überprüft oder gewartet wird:

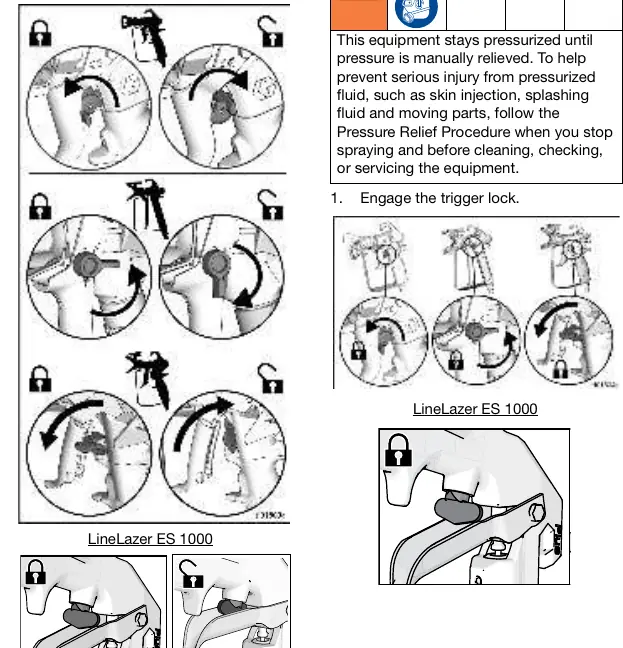

Verfahren zur Druckentlastung
Verfahren zur Druckentlastung
  • Aktivieren Sie die Abzugssperre (Trigger Lock).
  • Schalten Sie den ON/OFF-Schalter auf OFF und warten Sie 7 Sekunden.
  • Trennen Sie das Netzkabel oder schalten Sie den Motor aus.
  • Entfernen Sie den Düsenschutz.
  • Stellen Sie den Druckregler auf die niedrigste Einstellung.
  • Entsperren Sie den Abzug und halten Sie die Pistole fest gegen einen geerdeten Metallbehälter, um den Druck abzulassen.
  • Aktivieren Sie die Abzugssperre erneut und öffnen Sie alle Flüssigkeitsablassventile.

Pumpenentfernung

Um die Pumpe zu entfernen, lösen Sie die Pumpenhaltemutter mit einem Hammer, schwenken Sie die Pumpenstangenabdeckung auf, trennen Sie den Auslass- und Saugschlauch und schieben Sie die Pumpe aus dem Antriebsgehäuse.

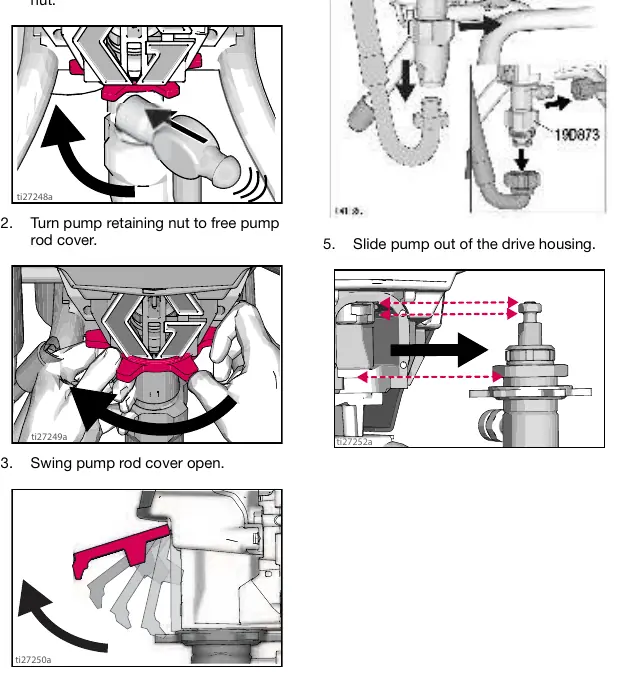

Schritte zur Pumpenentfernung
Schritte zur Pumpenentfernung

Reparatur und Wartung

Die Anleitung beschreibt die Demontage der Pumpe, einschließlich des Entfernens der Packungsmutter, des Zylinders und des Einlassventils. Bei der Montage müssen die Lederpackungen vorab eine Stunde in SAE 30W Öl eingeweicht werden. Achten Sie beim Zusammenbau auf die korrekten Drehmomente und die Verwendung von Dichtmitteln, wo angegeben. Vermeiden Sie die Reinigung der Kolbenventilgewinde, um die Dichtungsbeschichtung nicht zu beschädigen.

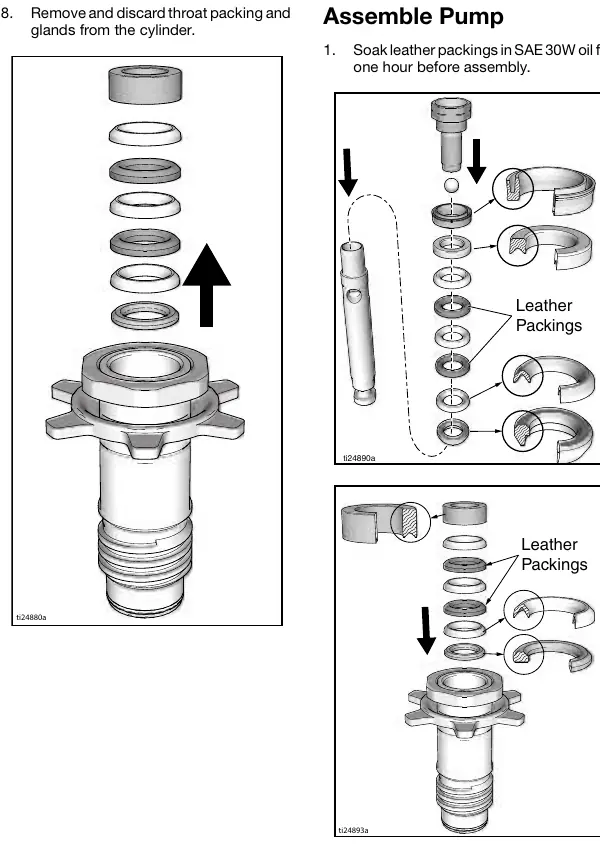

Montage der Pumpe
Montage der Pumpe

Pumpeninstallation

Die Installation erfolgt in umgekehrter Reihenfolge zur Entfernung. Stellen Sie sicher, dass die Pumpenstange korrekt in die Verbindungsstange gleitet, schließen Sie die Abdeckung bündig und ziehen Sie die Haltemutter fest an (zusätzlich 1/8 bis 1/6 Umdrehung mit dem Hammer).

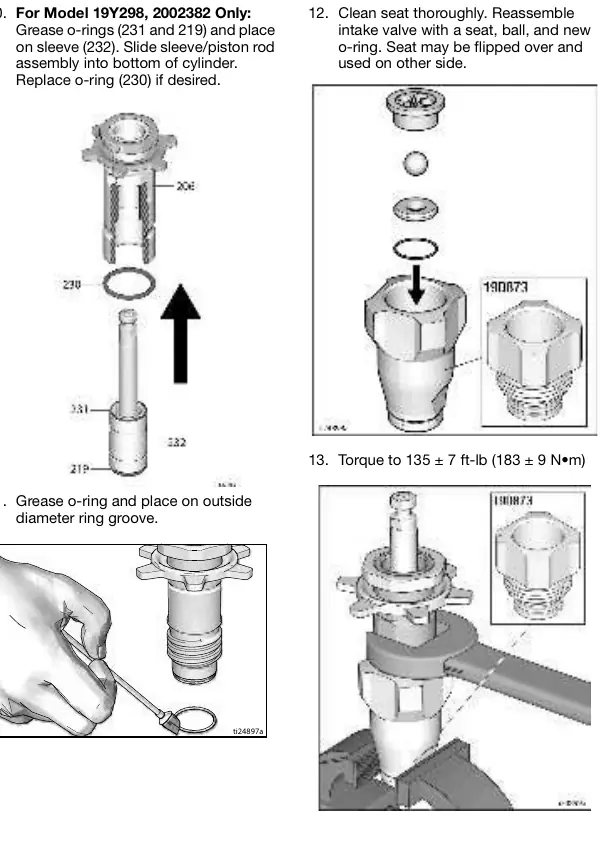

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Technische Daten

Der maximale Flüssigkeitsarbeitsdruck beträgt 3300 psi (228 bar, 22,8 MPa). Der Flüssigkeitseinlass hat einen Durchmesser von 1,0 Zoll, der Auslass beträgt 1/4 Zoll.

Praktische Hilfe

Typische Probleme

Leckage an den Pumpenpackungen

Führen Sie das Druckentlastungsverfahren durch und ziehen Sie die Packungsmutter nach, bis die Leckage stoppt.

Beschädigte Schläuche oder Teile

Überprüfen Sie alle Teile auf Anzeichen von Schäden und ersetzen Sie diese sofort durch Graco-Originalteile.

Düsenspitze verstopft

Führen Sie das Druckentlastungsverfahren durch, bevor Sie die Düsenspitze entfernen und reinigen.

Vor der Verwendung

  • Stellen Sie sicher, dass alle Behälter und das System geerdet sind.
  • Überprüfen Sie, ob die Abzugssperre (Trigger Lock) ordnungsgemäß funktioniert.
  • Kontrollieren Sie alle Verbindungen auf festen Sitz.
  • Stellen Sie sicher, dass ein funktionierender Feuerlöscher vorhanden ist.
  • Tragen Sie geeignete persönliche Schutzausrüstung.

Technische Daten in der Praxis

Maximaler Arbeitsdruck
3300 psi (228 bar) - darf nicht überschritten werden.
Flüssigkeitseinlass
1,0 Zoll Durchmesser.
Flüssigkeitsauslass
1/4 Zoll Anschluss.

Abbildungen und Diagramme

  • Die Explosionszeichnungen zeigen die genaue Reihenfolge der Dichtungen und Packungen.
  • Die Abbildungen zum Druckentlastungsverfahren zeigen die korrekte Handhabung der Pistole und des Druckreglers.

Modellkompatibilität

  • Verwenden Sie nur Graco-Originalersatzteile, um die Garantie nicht zu gefährden.
  • Verwenden Sie keine halogenierten Kohlenwasserstoff-Lösungsmittel, da diese mit Aluminium reagieren können.
