Installationsanleitung für Luminii 0-10V Athena LED-Treiber 96W

Wichtige Informationen aus der Anleitung

Der Luminii 0-10V Athena LED-Treiber 96W ist für den Betrieb in trockenen Innenräumen konzipiert. Die Installation muss gemäß Artikel 450 des National Electrical Code durch eine qualifizierte Elektrofachkraft erfolgen. Das Gerät ist für den Einsatz in Plenum-Bereichen gemäß UL2043 geeignet.

Montage und Installation

Der LED-Treiber kann sowohl vertikal als auch horizontal montiert werden. Beachten Sie bei der Installation folgende Anforderungen:

• Stellen Sie sicher, dass der Montagebereich gut belüftet ist und frei von explosiven Gasen oder Dämpfen bleibt.
• Halten Sie einen Mindestabstand von 3 Zoll (ca. 7,6 cm) um den LED-Treiber ein, um eine ausreichende Luftzirkulation zu gewährleisten.
• Der Lutron Athena Wireless Node muss einen Mindestabstand von 1 Zoll (ca. 2,5 cm) zu metallischen Objekten, wie z. B. Kabelkanälen, einhalten.
• Entfernen Sie die Abdeckung des Treibergehäuses, um Zugang zu den internen Kabeln zu erhalten. Die Schrauben für die Abdeckung befinden sich im Inneren des Gehäuses.

Verkabelung

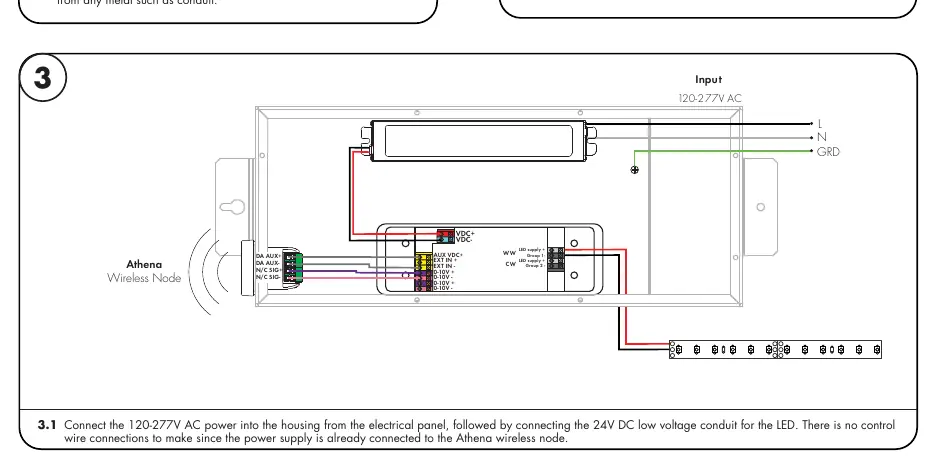

Der Treiber unterstützt einen Eingangsbereich von 120-277V AC. Schließen Sie die Stromversorgung gemäß dem Schaltplan an:

• Eingang: 120-277V AC (L, N, GRD).
• Ausgang: 24V DC Niederspannung für die LED-Beleuchtung.
• Es sind keine zusätzlichen Steuerleitungen erforderlich, da die Stromversorgung bereits mit dem Athena Wireless Node verbunden ist.

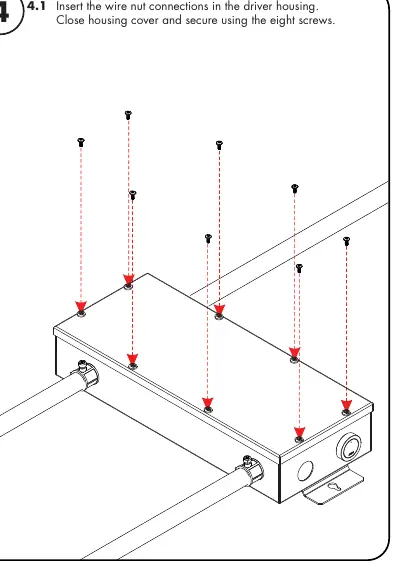

• Nach dem Anschluss der Leitungen das Gehäuse wieder schließen und mit den acht Schrauben sichern.

Werksreset des Lutron Athena Wireless Node

Falls ein Node nicht ordnungsgemäß funktioniert oder nicht zu einem neuen Projekt hinzugefügt werden kann, führen Sie einen Werksreset über die Lutron App durch:

1. Öffnen Sie die Lutron App und stellen Sie sicher, dass Ihr Gerät mit demselben WLAN wie die Athena Nodes verbunden ist.
2. Wählen Sie in der App die Option Professional.
3. Melden Sie sich bei Ihrem myLutron-Konto an und wählen Sie Access an Existing System.
4. Navigieren Sie zu More options und wählen Sie Reset Device.
5. Bestätigen Sie mit Continue using app und folgen Sie den Anweisungen auf dem Bildschirm.
6. Um den Reset zu bestätigen, unterbrechen Sie kurz die Stromzufuhr (Power Cycle) des angeschlossenen Lastkreises. Die Beleuchtung sollte entweder ausgehen oder durch die Farbtemperaturen (CCT) zyklieren und dann auf volle Helligkeit schalten.
