Diese Anleitung gilt für die Lumi Sicherheitsleuchten der Serie 104151. Das Gerät ist eine Außenleuchte mit integriertem Infrarot-Bewegungsmelder (PIR). Die Installation muss zwingend durch einen qualifizierten Elektriker unter Einhaltung der geltenden Bauvorschriften (z. B. AS.NZS 3000) erfolgen. Vor der Installation ist die Stromzufuhr zu unterbrechen.
Installation
Die Leuchte ist für den Anschluss an ein 220-240V 50Hz Stromnetz ausgelegt. Die empfohlene Montagehöhe beträgt 1,8 bis 2,5 Meter. Achten Sie darauf, dass beschädigte Teile sofort ersetzt werden müssen, um Gefahren zu vermeiden.
PIR-Sensor-Funktionen
Der Sensor kann individuell an die Umgebung angepasst werden:
- LUX (Helligkeit): Regelt, ab welcher Umgebungshelligkeit die Leuchte reagiert. In der Position 'Sonne' arbeitet sie bei Tag und Nacht, in der Position 'Mond' nur bei Dunkelheit (unter 3 Lux).
- TIME (Einschaltdauer): Legt fest, wie lange das Licht nach der letzten Bewegungserkennung leuchtet. Einstellbar von 10 Sekunden (±3s) bis 7 Minuten (±3min).
- SENS (Empfindlichkeit): Regelt die Reichweite des Sensors von 5 Metern (niedrige Empfindlichkeit) bis zu 12 Metern (hohe Empfindlichkeit).
Manuelle Überbrückungsfunktion
Um die Leuchte dauerhaft einzuschalten (z. B. für längere Zeit):
- Schalten Sie den internen Wandschalter aus und innerhalb von 2 Sekunden wieder ein. Die Leuchte leuchtet nun dauerhaft.
- Um in den automatischen Modus zurückzukehren, schalten Sie den Wandschalter nach 10 Sekunden aus und wieder ein.
Technische Daten
- Spannung: AC 220-240V
- Leistung: 26W (13W pro Kopf) COB
- Schutzart: IP54
- Erfassungsbereich: 160° max.
- Erfassungsdistanz: max. 12m (bei <24°C)
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Leuchte schaltet nicht ein
Prüfen Sie die LUX-Einstellung. Wenn sie auf 'Mond' steht, reagiert die Leuchte nur bei Dunkelheit. Prüfen Sie zudem die SENS-Einstellung (Empfindlichkeit).
Manuelle Überbrückung funktioniert nicht
Stellen Sie sicher, dass der Wandschalter innerhalb von 2 Sekunden aus- und wieder eingeschaltet wird, um den Dauerbetrieb zu aktivieren.
Vor der Verwendung
- Stromversorgung vor der Installation am Hauptschalter ausschalten.
- Installation durch einen qualifizierten Elektriker durchführen lassen.
- Montagehöhe zwischen 1,8 m und 2,5 m einhalten.
- Sicherstellen, dass die Verkabelung den lokalen Bauvorschriften entspricht.
Abbildungen und Diagramme

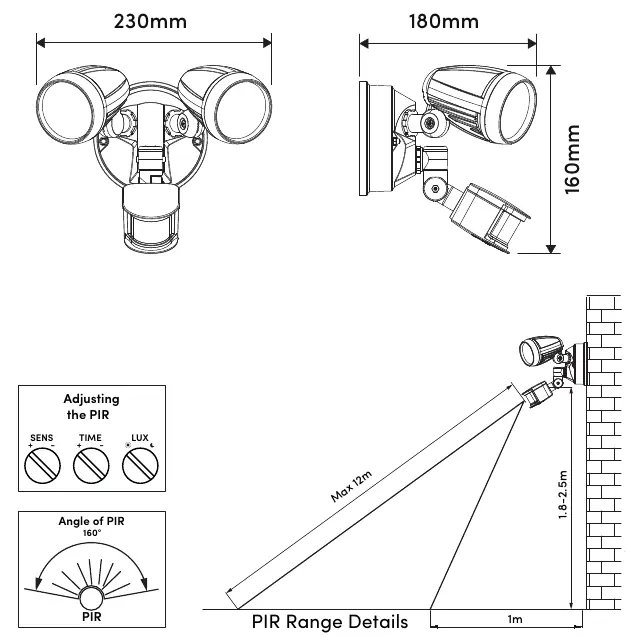

- Die Abbildungen zeigen die Montagehöhe (1,8-2,5m) und die maximale Erfassungsreichweite (12m).
- Die Einstellregler für SENS, TIME und LUX befinden sich am Sensor und können manuell justiert werden.
Modellkompatibilität
- Nur für den Anschluss an 220-240V 50Hz Stromnetze geeignet.
- IP54-Schutzart für den Außenbereich geeignet.
