Installationsanleitung für LED-Stadionleuchte Novalux LED Stadium Lights V2
Installationsanleitung für Novalux LED Stadium Lights V2 (300W-1250W). Erfahren Sie, wie Sie die Leuchten montieren, verkabeln und die 0-10V-Dimmfunktion korrekt anschließen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die LED-Stadionleuchten der Serie V2 (300W bis 1250W). Die Installation darf ausschließlich durch einen qualifizierten Elektriker erfolgen. Vor Beginn der Arbeiten muss die Stromversorgung unterbrochen werden. Stellen Sie sicher, dass die lokale Netzspannung mit der Betriebsspannung der Leuchte übereinstimmt.
Montage der Leuchte
- Befestigen Sie den Blendschutz (Glare Shield) mit den M5x12mm Schrauben am Leuchtenkörper.
- Platzieren Sie die Leuchte auf der Montagefläche.
- Setzen Sie die M20- und M10-Bolzen in die Halterung ein und ziehen Sie diese handfest an, um die Leuchte zu sichern, aber noch justierbar zu halten.
- Richten Sie die Halterung und die Leuchte vertikal (und bei Installationsmethode 1 auch horizontal) aus.
- Ziehen Sie alle Bolzen vollständig fest, um die Leuchte endgültig zu fixieren.
Optionale U-Halterung (Slip Fitter)
Für die Modelle 300W bis 600W ist eine optionale U-Halterung (Artikelnummer 84080) erhältlich:
- Sichern Sie die Leuchte in der U-Halterung.
- Platzieren Sie den Slip Fitter auf dem Lichtmast und ziehen Sie die Bolzen handfest an.
- Stellen Sie den gewünschten Winkel ein und ziehen Sie alle Bolzen fest.
Elektrischer Anschluss
Der Schaltplan zeigt die korrekte Verdrahtung:
- Schwarz: L (Phase)
- Weiß: N (Neutralleiter)
- Grün: GND (Erde)
- Violett: DIM(+) (0-10V)
- Grau: DIM(-) (0-10V)
Wichtig: Bei Anwendungen ohne Dimmfunktion müssen die violetten und grauen Dimmkabel separat isoliert (abgedeckt) werden, um Fehlfunktionen und den Verlust der Garantie zu vermeiden.
Besonderheiten für das 1250W Modell
Das 1250W-Modell verwendet eine externe Treiberbox. Diese muss innerhalb von 85 Fuß (ca. 26 Meter) zur Leuchte montiert werden, um Spannungsverluste zu vermeiden.
Sicherheitshinweise
- Nicht an Orten mit hoher Vibration, Flammen oder extremer Hitze verwenden.
- Keine offenen Löcher in das Gehäuse bohren oder verändern.
- Bei Beschädigungen muss die Leuchte durch den Lieferanten oder einen qualifizierten Fachmann ersetzt werden.
Praktische Hilfe
Typische Probleme
Spannungsverlust bei 1250W Modell
Die externe Treiberbox muss innerhalb von 85 Fuß (ca. 26m) zur Leuchte montiert werden.
Nicht-Dimm-Anwendungen
Die violetten und grauen Dimmkabel müssen separat isoliert (abgedeckt) werden, um Fehlfunktionen zu vermeiden.
Vor der Verwendung
- Qualifizierten Elektriker für die Installation beauftragen.
- Spannungsbereich vor Ort mit der Betriebsspannung der Leuchte abgleichen.
- Stromversorgung vor der Installation oder Wartung unterbrechen.
- Sicherstellen, dass die Verkabelung den lokalen und nationalen Vorschriften (N.E.C.) entspricht.
Technische Daten in der Praxis
- M20/M10 Bolzen
- Befestigungselemente für die Montage an der Halterung.
- 0-10V Dimmen
- Steuerschnittstelle für die Helligkeitsregelung.
- 85 Fuß (ca. 26m)
- Maximale Entfernung der externen Treiberbox für das 1250W-Modell.
Abbildungen und Diagramme

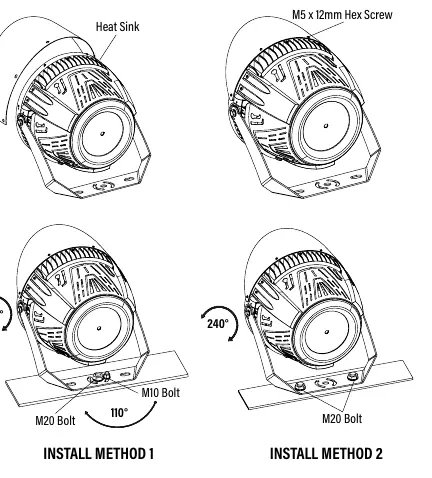

- Installationsmethode 1 & 2: Zeigen die vertikale und horizontale Ausrichtung der Leuchte mittels M20/M10-Bolzen.
- Schaltplan: Zeigt den Anschluss von Phase (L), Neutralleiter (N), Erde (GND) und die Dimm-Steuerleitungen.
Modellkompatibilität
- Optionale U-Halterung (Slip Fitter) für 300W-600W Modelle separat erhältlich (Item# 84080).
