Bedienungsanleitung für Halcyon EX801 Außenstrahler
Erfahren Sie, wie Sie den Halcyon EX801 Außenstrahler sicher installieren und warten. Diese Anleitung enthält Details zur Verkabelung, Montage auf Beton oder Holz sowie wichtige Sicherheitshinweise für den Außenbereich.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung des Halcyon EX801 Außenstrahlers. Bitte beachten Sie, dass die Installation zwingend durch einen qualifizierten Elektriker erfolgen muss, um die elektrische Sicherheit zu gewährleisten und Schäden am Gerät zu vermeiden. Das Leuchtmittel ist nicht austauschbar; bei Erreichen der Lebensdauer muss die gesamte Leuchte ersetzt werden.
Montage
Die Montage unterscheidet sich je nach Untergrund:
- Beton: Verwenden Sie die entsprechenden Dübel und Schrauben, um die Halterung sicher zu befestigen.
- Holz: Stellen Sie sicher, dass die Holzplatte eine Mindeststärke von 5 mm aufweist.
Nach der Montage der Grundplatte müssen die Schraubenköpfe mit Silikondichtmittel abgedichtet werden, um das Eindringen von Feuchtigkeit zu verhindern.
Elektrischer Anschluss

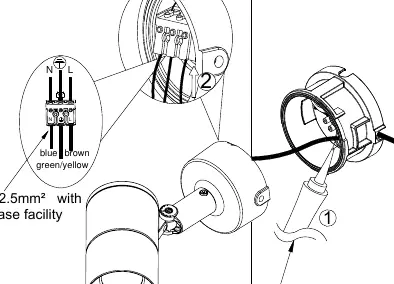

Für den Anschluss ist ein Kabel vom Typ H05RN-F 3x1.0-1.5mm² erforderlich. Um die IP-Schutzart zu gewährleisten, muss das Kabel vor dem Abisolieren durch die Kabelverschraubung geführt werden. Der Anschluss erfolgt gemäß dem Schaltplan (FIG-3):
- L (Braun): Phase
- N (Blau): Neutralleiter
- Grün/Gelb: Schutzleiter
Einstellung und Ausrichtung
Der Strahler kann nach der Montage ausgerichtet werden:
- Drehung: Bis zu 355°.
- Neigung: Bis zu 90°.
Lösen Sie vor der Einstellung die entsprechende Schraube, positionieren Sie den Strahler wie gewünscht und ziehen Sie die Schraube anschließend wieder fest.
Wartung und Pflege
Alle Außenleuchten (außer Kupfermodelle) erfordern eine regelmäßige Reinigung, um Korrosion zu vermeiden und das Erscheinungsbild zu erhalten. Reinigen Sie die Leuchte vorsichtig mit einer weichen Bürste und warmem Seifenwasser (neutrales Reinigungsmittel). In Küstengebieten ist besondere Sorgfalt erforderlich. Verwenden Sie keine Hochdruckreiniger und tauchen Sie die Leuchte nicht in Wasser ein.
Praktische Hilfe
Typische Probleme
Oberflächenrost oder 'Tea Staining' bei Edelstahlmodellen
Regelmäßige Reinigung und Pflege sind erforderlich, da Edelstahl im Außenbereich ohne Pflege korrodieren kann.
IP-Schutzart nicht erreicht
Stellen Sie sicher, dass das Kabel vom Typ H05RN-F 3x1.0-1.5mm² verwendet wird und vor dem Abisolieren durch die Dichtung geführt wurde.
Vor der Verwendung
- Qualifizierten Elektriker für die Installation beauftragen
- Kabeltyp H05RN-F 3x1.0-1.5mm² bereitstellen
- Silikondichtmittel für die Schraubenköpfe bereithalten
- Bei Holzmontage Mindeststärke von 5 mm prüfen
Technische Daten in der Praxis
- H05RN-F 3x1.0-1.5mm²
- Vorgeschriebener Kabeltyp zur Gewährleistung der IP-Schutzart.
Abbildungen und Diagramme
- FIG-1: Kabelvorbereitung und Durchmesseranforderungen (6-13mm).
- FIG-2-A/B: Montageanleitung für Beton- und Holzuntergründe.
- FIG-3: Schaltplan für den elektrischen Anschluss.
- FIG-4: Abdichtung der Schraubenköpfe mit Silikon.
- FIG-5: Einstellung der Position (Drehen und Neigen).
Modellkompatibilität
- Nicht für den Einsatz mit Hochdruckreinigern geeignet.
- Leuchtmittel ist fest verbaut und nicht austauschbar.
