Installationsanleitung für MFL Elwood LED 12V Bodenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die MFL Elwood LED 12V Bodenleuchte (SKU 237002, 237003). Die Installation muss zwingend durch einen zugelassenen Elektriker unter Einhaltung der lokalen und nationalen Verkabelungsvorschriften erfolgen. Das Produkt ist IP67-zertifiziert, was bei der Installation unbedingt beibehalten werden muss. Ein 12V-Transformator oder LED-Treiber (SELV-Typ) ist erforderlich und nicht im Lieferumfang enthalten.

Sicherheitshinweise

• Stellen Sie sicher, dass der Strom vor Wartungs-, Reinigungs- oder Einstellungsarbeiten vollständig abgeschaltet ist und die Leuchte abgekühlt ist.
• Wählen Sie einen geeigneten Installationsort fern von Gefahrenquellen.
• Vermeiden Sie den Kontakt der Leuchte mit ätzenden Chemikalien.
• Beschädigte Schutzabdeckungen müssen ersetzt werden, um die IP67-Schutzklasse zu erhalten.

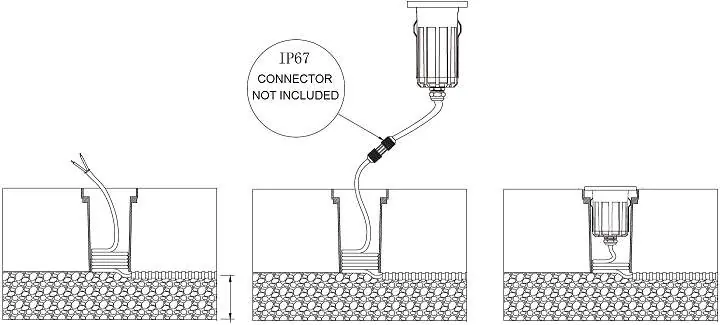

Installation mit Einbaudose

1. Schalten Sie die Stromzufuhr zum Transformator oder LED-Treiber aus.
2. Entfernen Sie die Einbaudose von der Leuchte.
3. Schneiden Sie ein Loch in den Installationsbereich (siehe technische Daten für die Ausschnittgröße).
4. Sichern Sie die Einbaudose im Installationsbereich und dichten Sie diese mit Beton ab. Die Vorderseite der Leuchte sollte bündig mit der Bodenoberfläche abschließen.
5. Verbinden Sie das Ausgangskabel des Transformators mit der Leuchte über einen IP67-Steckverbinder (nicht enthalten). Gegebenenfalls ist zusätzlicher Silikonkleber erforderlich, um die IP67-Dichtigkeit zu gewährleisten.
6. Drücken Sie die LED-Leuchte in die Einbaudose und stellen Sie sicher, dass die Federn durch die Schlitze der Dose greifen.
7. Schalten Sie die Stromzufuhr wieder ein.

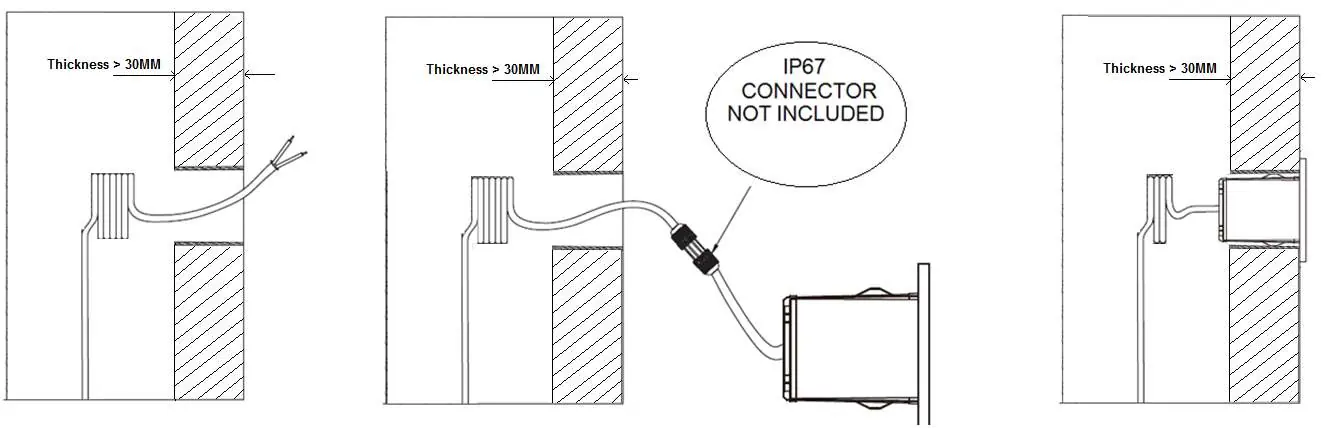

Installation mit Federklemmen

1. Schalten Sie die Stromzufuhr zum Transformator oder LED-Treiber aus.
2. Entfernen Sie die Einbaudose von der Leuchte.
3. Schneiden Sie ein Loch in den Installationsbereich. Stellen Sie sicher, dass die Wandstärke mehr als 30 mm beträgt.
4. Verbinden Sie das Ausgangskabel des Transformators mit der Leuchte über einen IP67-Steckverbinder (nicht enthalten).
5. Drücken Sie die Federn zusammen, setzen Sie die Leuchte in das Loch ein und achten Sie darauf, dass der obere Rand der Leuchte flach auf der Wand aufliegt.
6. Schalten Sie die Stromzufuhr wieder ein.

Elektrischer Anschluss

Die Verkabelung erfolgt über ein 12VDC-System:

• Schwarzes Kabel: Negativ (-)
• Rotes Kabel: Positiv (+)

Technische Daten

• Modelle: 237002 (Rund), 237003 (Quadratisch)
• Spannung: 12V
• Leistung: 8W Max.
• LED: CREE LEDs, 3000K, 500lm
• Schutzklasse: IP67 (staubdicht und geschützt gegen zeitweiliges Untertauchen)
• Stoßfestigkeit: IK08
