Bedienungsanleitung für Lumena Durasol 12V Solar-Panel-System

Wichtige Informationen aus der Anleitung

Das Lumena Durasol 12V Solar-Panel-System ist für den Außenbereich konzipiert. Für eine optimale Leistung ist es zwingend erforderlich, das System vor der ersten Inbetriebnahme einen vollen Tag lang aufzuladen. Das Solarpanel sollte nach Süden ausgerichtet sein und darf nicht hinter Glas oder unter künstlichem Licht platziert werden, da dies die Ladefunktion beeinträchtigt.

Installation

1. Befestigen Sie die Panel-Montageschiene mit der bereits montierten Batteriebox am Solarpanel unter Verwendung der 4x M6-Schrauben, Federringe, Unterlegscheiben und Muttern.
2. Entfernen Sie die 2x M6-Schrauben und Unterlegscheiben von der Seite der Montageschiene.
3. Bringen Sie die beiden Hauptbeine des A-Rahmens an jeder Seite an, positioniert an der Innenkante der Montageschiene.
4. Sichern Sie den A-Rahmen mit den kürzeren, mittleren Stützstangen unter Verwendung der mitgelieferten M6-Schrauben und Muttern.
5. Montieren Sie den Controller an der gewünschten Seite der Montageschiene. Führen Sie die Schraube von der Innenseite der Montageschiene ein und schrauben Sie sie in den Controller, sodass die Kabel nach hinten zeigen.
6. Verbinden Sie das Batteriekabel (BATT) vom Controller mit der Batteriebox über den Plug & Play-Stecker und sichern Sie diesen mit der Gewindekappe.
7. Verbinden Sie das Solarkabel (PV) vom Controller mit dem Solarpanel über den Plug & Play-Stecker.
8. Verwenden Sie den Inline-Stecker, um den 12V DC LED-Beleuchtungskreis mit dem LED-Kabel des Controllers zu verdrahten (Braun = Phase / Blau = Neutral).

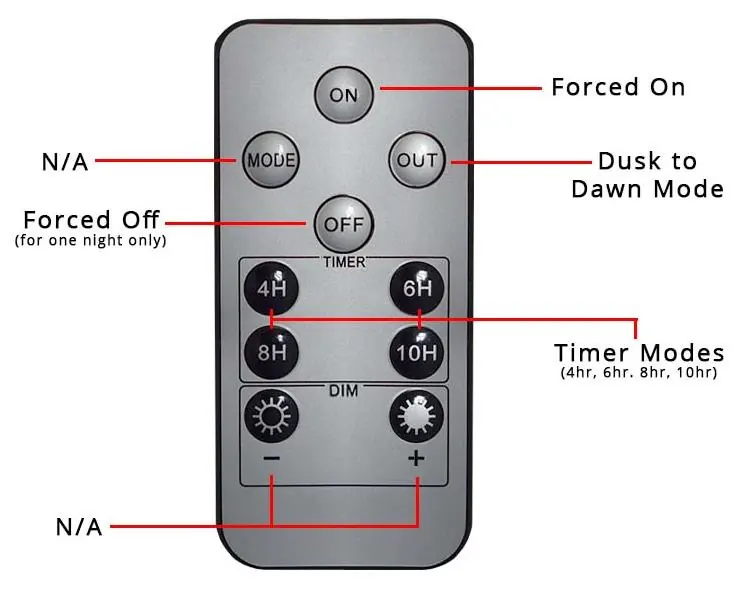

Bedienung und Fernbedienung

Die Einstellungen werden über die mitgelieferte Infrarot-Fernbedienung vorgenommen (Reichweite bis zu 3m). Richten Sie die Fernbedienung auf den Empfänger an der Seite des Panels.

• Dusk to Dawn: Automatischer Betrieb von Dämmerung bis Morgengrauen.
• Timer-Modi: Auswahl zwischen 4h, 6h, 8h oder 10h Betriebsdauer.
• Forced On/Off: Manuelles Ein- und Ausschalten.
• Memory-Funktion: Der gewählte Modus bleibt für jeden Zyklus gespeichert, bis er geändert wird. Die "OFF"-Override-Funktion gilt nur für einen Schaltzyklus.

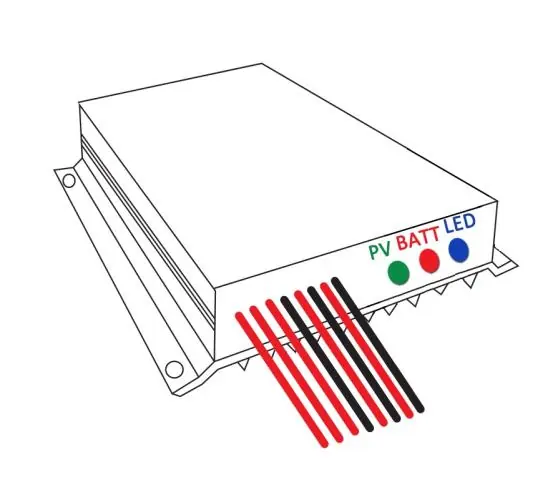

LED-Anzeigen

• Grünes Licht (Solarpanel): Blinkend = Lädt; Dauerhaft = Kann aufgrund von trübem Wetter nicht laden; Aus = Override Off Modus.
• Rotes Licht (Batterie): Dauerhaft = Ausreichende Ladung; Langsames Blinken = Sehr niedriger Batteriestand (tiefentladen); Schnelles Blinken = Kurzschluss (LED); Aus = Vollständig entladen / Override Off Modus.
• Blaues Licht (LED): Dauerhaft = LED-Ausgang aktiv; Aus = Kein Ausgang / Override Off Modus.

Wartung und Lagerung

Reinigen Sie das Solarpanel und den Empfänger regelmäßig mit einem weichen, leicht feuchten Tuch, um Schmutz, Schnee oder Ablagerungen zu entfernen. Verwenden Sie keine scheuernden Reinigungsmittel. Bei Lagerung schalten Sie alle elektrischen Komponenten aus und trennen Sie diese. Die maximale Lagerdauer bei voll geladener Batterie beträgt 6 Monate; danach ist eine Nachladung erforderlich, um Batterieschäden zu vermeiden.
