Bedienungsanleitung für ECO-WORTHY 1200W Off-Grid Solaranlagen-Set

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation und den Betrieb des ECO-WORTHY 1200W Off-Grid Solarsystems. Vor Beginn der Installation müssen alle mechanischen und elektrischen Anforderungen verstanden werden. Bei technischen Problemen oder Fragen wenden Sie sich bitte an den Support unter der Telefonnummer (417) 459-7063 oder per E-Mail an [email protected].

Sicherheitshinweise

• Trennen Sie vor der Installation alle Stromquellen.
• Achten Sie strikt auf die korrekte Polarität bei allen Verbindungen. Verpolung führt zum Verlust der Garantie.
• Tragen Sie geeignete Schutzkleidung und Schutzbrillen.
• Decken Sie Solarmodule während der Installation mit einem dunklen Material ab, um Stromerzeugung und Stromschlaggefahr zu vermeiden.
• Arbeiten Sie nur in gut belüfteten Bereichen und verwenden Sie isolierte Werkzeuge.

Produktübersicht

Das Set umfasst:

• 6x 195W 18V monokristalline Solarmodule
• 6x Montagesets für Solarmodule
• 1x 60A 12V/24V PWM-Laderegler
• 1x 3500W 24Vdc-110Vac Wechselrichter
• 1x 150A Sicherungshalter und Sicherung
• 1x Paar 16ft 8AWG Solarkabel
• 1x 4.9ft 11AWG Batterie-Controller-Kabel
• 4x 12V 50Ah Lithium-Batterien

Installation des Ladereglers

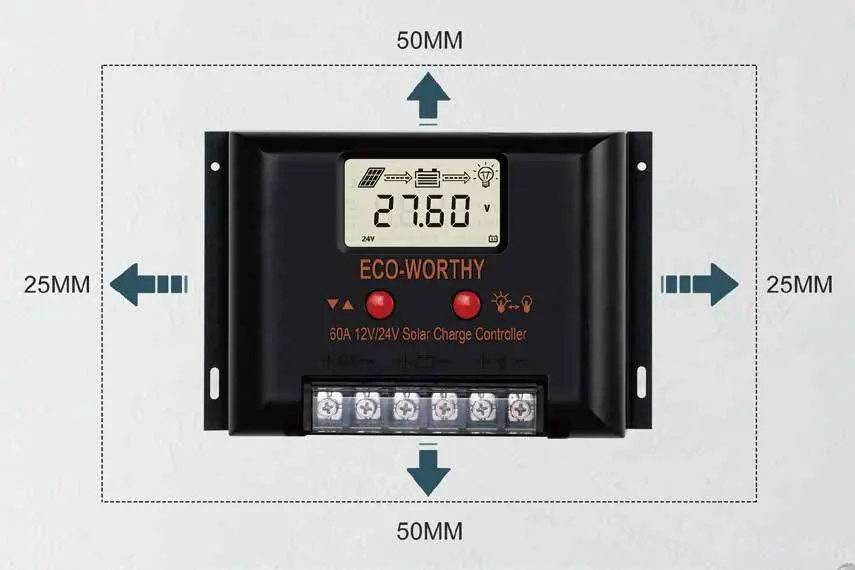

Der Laderegler muss an einem trockenen, kühlen (0°C bis 40°C) und gut belüfteten Ort installiert werden. Lassen Sie mindestens 50 mm Platz über und unter dem Gerät sowie 25 mm an den Seiten für die Luftzirkulation. Montieren Sie den Regler so, dass offene Enden nach oben zeigen, um das Eindringen von Fremdkörpern zu verhindern.

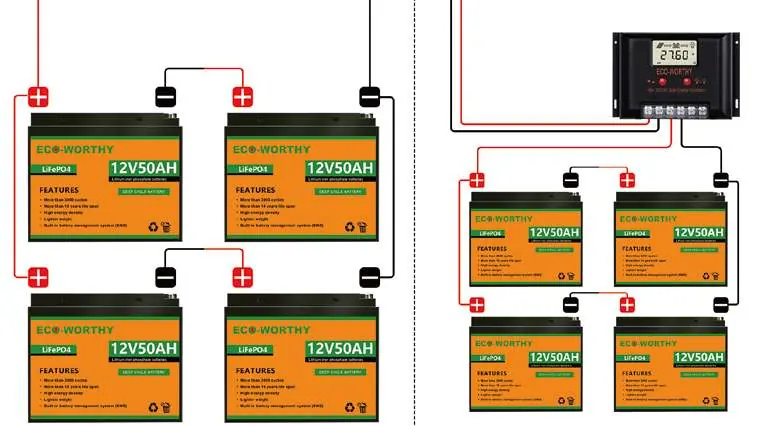

Anschluss der Batterien

Die Batterien müssen zuerst mit dem Laderegler verbunden werden, bevor andere Verbindungen hergestellt werden. Verbinden Sie jeweils zwei 50Ah-Batterien in Reihe, um zwei 24V 50Ah-Gruppen zu bilden. Schließen Sie diese beiden Gruppen parallel an, um eine 24V 100Ah-Batteriebank zu erhalten. Verbinden Sie dann die Batteriebank mit dem Laderegler.

Installation der Solarmodule

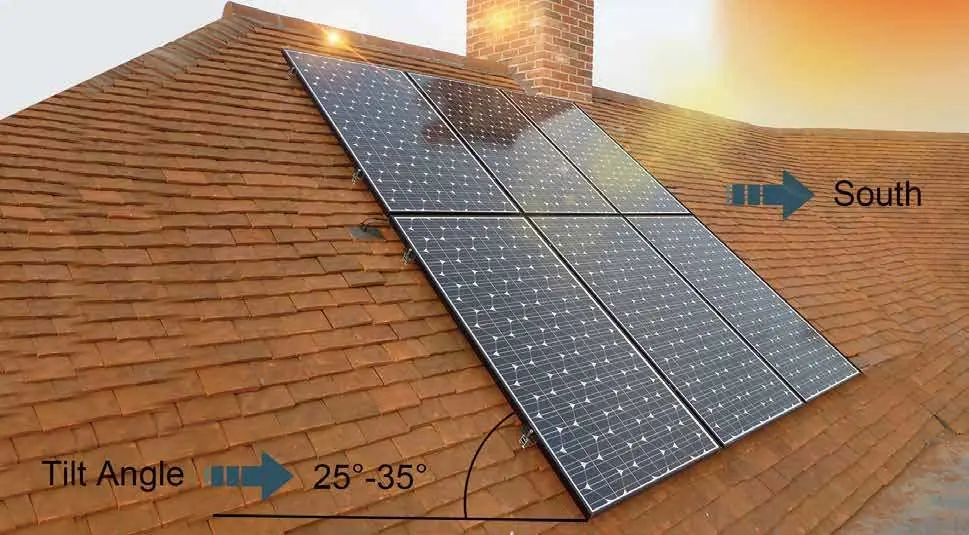

Wählen Sie einen Standort mit direkter Sonneneinstrahlung ohne Verschattung. Die Module sollten in Richtung Süden (auf der Nordhalbkugel) ausgerichtet sein, idealerweise in einem Winkel, der der geografischen Breite entspricht. Verwenden Sie Z-Halterungen und Well-Nuts (Expansionsmuttern) für die Montage auf Dächern. Dichten Sie die Bohrungen bei Bedarf mit Dichtmittel ab, um Wassereintritt zu verhindern.

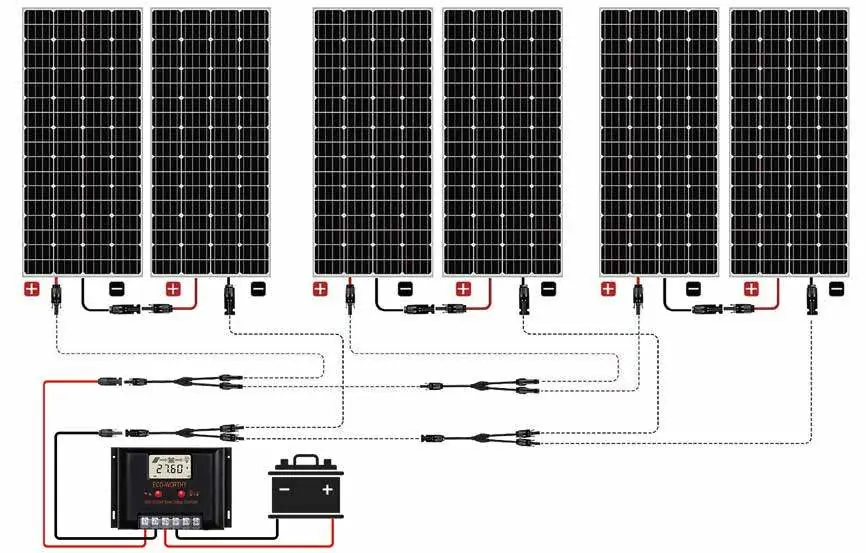

Verkabelung der Solarmodule

Verbinden Sie die Solarmodule nicht mit dem Laderegler, bevor dieser vollständig mit den 24V-Batterien verbunden ist. Die Module verfügen über MC4-Steckverbinder. Um das 24V-System mit 6 Modulen aufzubauen, verdrahten Sie diese in 3 Gruppen zu je 2 Modulen in Reihe und verbinden Sie diese Gruppen anschließend parallel mit Y-Zweig-Steckern.

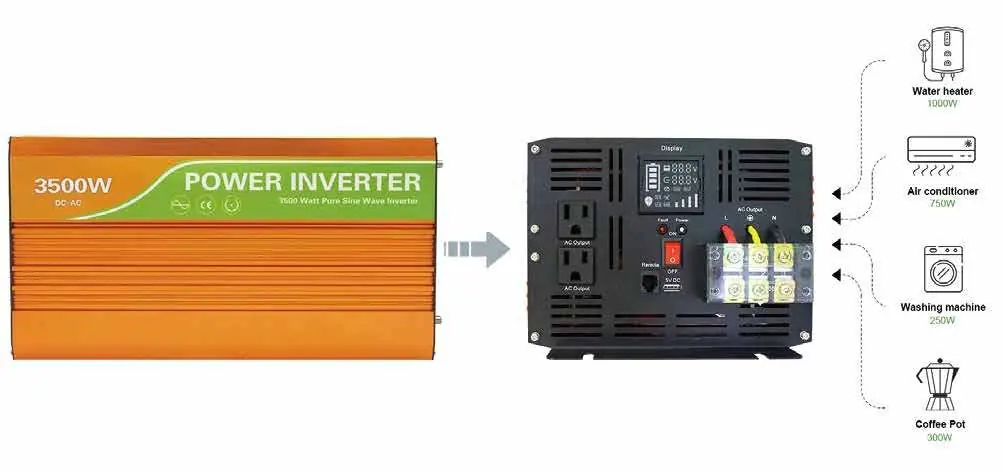

Installation des Wechselrichters

Der Wechselrichter wandelt Gleichstrom (DC) in Wechselstrom (AC) um. Stellen Sie sicher, dass der Wechselrichter und die Geräte ausgeschaltet sind. Verbinden Sie die Batteriekabel mit den entsprechenden Anschlüssen am Wechselrichter. Installieren Sie den mitgelieferten 150A-Sicherungshalter zwischen den Plus- und Minuspolen der Batterie und des Wechselrichters. Verbinden Sie den negativen Batteriepol und das Gehäuse des Wechselrichters mit der Systemerdung.

Wartung

• Reinigen Sie die Glasoberflächen der Solarmodule bei Bedarf mit Wasser und einem weichen Schwamm.
• Überprüfen Sie alle elektrischen und mechanischen Verbindungen alle sechs Monate auf Festigkeit und Korrosionsfreiheit.
• Stellen Sie sicher, dass die Oberflächen der Module frei von Staub und Schmutz sind.
• Lagern Sie Lithium-Batterien bei Nichtgebrauch an einem kühlen und trockenen Ort.
