Bedienungsanleitung für ECO-WORTHY 1170W 48V Off-Grid-Solar-Kit
Schnellstartanleitung und Installationshilfe für das ECO-WORTHY 1170W 48V Off-Grid-Solar-Kit. Erfahren Sie, wie Sie Batterien, Wechselrichter und Solarmodule sicher anschließen, DIP-Schalter konfigurieren und Fehlercodes beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch enthält Anweisungen zur Installation und Verkabelung des 3,5 kW All-in-One-Wechselrichters (AIO) mit 48V 50Ah Server-Rack-Batterien. Vor der Installation müssen alle Sicherheitshinweise gelesen werden. Tragen Sie stets isolierte Handschuhe und eine Schutzbrille. Stellen Sie sicher, dass alle Schalter (Batterie, AIO, Sicherungen) vor Beginn der Arbeiten auf OFF stehen.

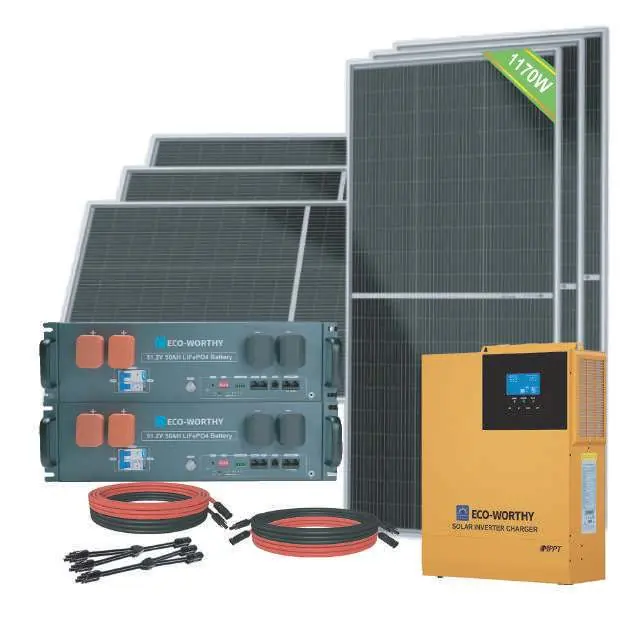

Produktübersicht
Das Kit umfasst:
- 6 x 195W 18V Bifaziale MONO-Solarmodule
- 1 x 48V 3500W Wechselrichter (AIO)
- 1 oder 2 x 48V 50Ah Server-Rack-Batterien
- Zubehör: Solarkabel, Batteriekabel, Z-Halterungen und Montagematerial
Installationsanleitung
Batterieanschluss

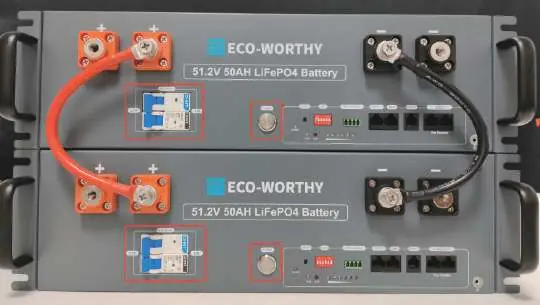

Wenn Sie mehrere Batterien verwenden, verbinden Sie diese zuerst parallel mit den mitgelieferten M8-Batteriekabeln. Stellen Sie sicher, dass die Batterie-Leistungsschalter auf OFF stehen. Stellen Sie anschließend den sechs-Positionen-DIP-Schalter an jeder Batterieeinheit gemäß der Tabelle in der Anleitung ein (ID 1 für Master, ID 2 für Pack 2) und verbinden Sie die Kommunikationskabel.
AIO und Batterie verbinden
Entfernen Sie die Terminalabdeckung am AIO. Verbinden Sie die M6-Kupferkabelschuhe der Batterie-Kabel mit den BAT-Anschlüssen des AIO und ziehen Sie diese fest. Verbinden Sie die M8-Kabelschuhe mit den entsprechenden Plus- und Minuspolen der Batterie (Rot an Plus, Schwarz an Minus).
AIO und Solarmodule verbinden
Verwenden Sie die MC4-Kabel. Verbinden Sie die blanken Enden mit den PV-Anschlüssen des AIO (Rot an PV+, Schwarz an PV-). Verbinden Sie die MC4-Stecker des Solarmoduls mit den entsprechenden Gegenstücken (männlich-zu-weiblich, weiblich-zu-männlich). Nach Abschluss aller Verbindungen schalten Sie die Batterie und den AIO nacheinander ein.
Fehlerbehebung
Bei Problemen wie "Unable to start" prüfen Sie die Batterie-RESET-Taste oder laden Sie die Batterie mit 54-57,6V. Bei "Communication fail" prüfen Sie die DIP-Schalter-Einstellungen und die Kommunikationskabel. Fehlercodes am AIO (z.B. [06] für Batterie-Überspannung oder [21] für Lüfterfehler) erfordern spezifische Maßnahmen wie Entladen der Batterie oder Überprüfung der Lüfterblockaden.
Technische Daten
Der AIO bietet eine Nennleistung von 3500W (6000W Spitze) und unterstützt einen MPPT-Spannungsbereich von 120-450 VDC. Die Batterien haben eine Nennkapazität von 50Ah und unterstützen RS485/CAN/RS232-Kommunikation.
Praktische Hilfe
Typische Probleme
Batterie startet nicht
Batterie einschalten und RESET-Taste für 6 Sekunden drücken oder mit 54-57,6V Spannung laden.
Kommunikationsfehler (Communication fail)
Prüfen Sie, ob das Kommunikationskabel korrekt sitzt und die DIP-Schalter-Einstellungen für die Batterie-ID korrekt sind.
Fehlercode [06] (Batterie-Überspannung)
Batterie entladen, bis die Spannung unter den Wiederherstellungspunkt fällt.
Fehlercode [21] (Lüfterfehler)
Überprüfen Sie den Lüfter am AIO auf Blockaden oder ob er sich nicht mehr dreht.
Vor der Verwendung
- Isolierte Handschuhe und Schutzbrille tragen.
- Alle Schalter (Batterie, AIO, Sicherungen) auf OFF stellen.
- Batterie-DIP-Schalter gemäß Anleitung einstellen.
- Kabelverbindungen auf festen Sitz prüfen.
- Sicherstellen, dass die Umgebungstemperatur den Anforderungen entspricht.
Technische Daten in der Praxis
- Rated Output Power
- 3500W (Nennleistung des Wechselrichters).
- MPPT Voltage Range
- 120-450 VDC (Eingangsspannungsbereich für Solarmodule).
- Max. Charge Current
- 40A (Maximaler Ladestrom für die Batterie).
- Rated Battery Input Voltage
- 48V (Erforderliche Batteriespannung).
Abbildungen und Diagramme
- DIP-Schalter-Einstellungen für Batterie-ID 1 und 2.
- Verkabelung der Batterien in Parallelschaltung.
- Anschluss der MC4-Stecker zwischen Solarmodul und AIO.
Modellkompatibilität
- Batterien unterstützen RS485/CAN/RS232-Kommunikation.
- AIO unterstützt Blei- oder Lithiumbatterien.
- Maximal 32 Batterien parallel schaltbar.
