Bedienungsanleitung für Eco Worthy 1200W Solar-Komplettset
Schnelle Anleitung zur Installation und Inbetriebnahme des Eco Worthy 1200W Off-Grid Solar-Komplettsets. Erfahren Sie, wie Sie die Solarmodule, den Wechselrichter und die Batterie sicher anschließen, montieren und warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb des Eco Worthy 1200W Off-Grid Solar-Komplettsets. Vor der Installation müssen alle Stromquellen getrennt werden. Achten Sie strikt auf die richtige Polarität bei allen Verbindungen, da Schäden durch Verpolung nicht von der Garantie abgedeckt sind. Arbeiten Sie in einem gut belüfteten Bereich und verwenden Sie isolierte Werkzeuge.

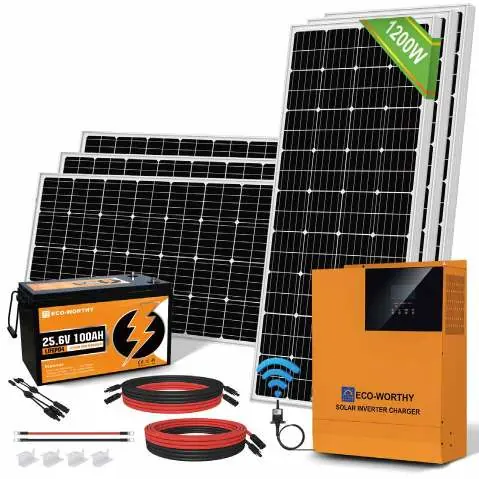

Lieferumfang
- 6x 195W monokristalline Solarmodule
- 1x 3000W 24V 80A MPPT Hybrid-Wechselrichter
- 1x 25.6V 100Ah Lithium-Batterie
- Erforderliche Kabel (Solar-Verlängerung, Batterie-Controller-Kabel, etc.)
- 6 Sets Z-Halterungen
Installation des Wechselrichters
Der Wechselrichter muss an einem trockenen und kühlen Ort (Umgebungstemperatur 0°C bis 40°C) installiert werden. Wichtig: Die Batterie muss zuerst an den Wechselrichter angeschlossen werden, bevor andere Verbindungen hergestellt werden. Schließen Sie das Minuskabel zuerst an den Minuspol der Batterie an, dann an den Minus-Eingang des Wechselrichters.
Installation der Solarmodule

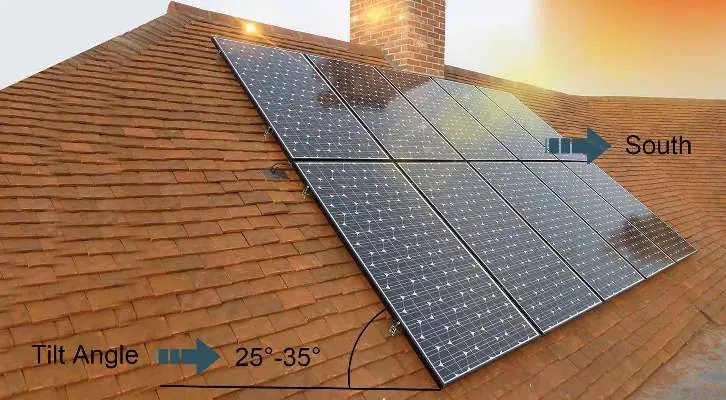

Wählen Sie einen Standort mit direkter Sonneneinstrahlung ohne Schattenbildung. Die Module sollten im optimalen Winkel zur Sonne ausgerichtet werden (im Norden Richtung Süden). Die Montage erfolgt mittels Z-Halterungen. Bei der Montage auf Wohnmobildächern oder flachen Dächern wird die Verwendung von Well-Nuts (Expansionsmuttern) empfohlen, um eine wasserdichte Abdichtung zu gewährleisten.
Verkabelung

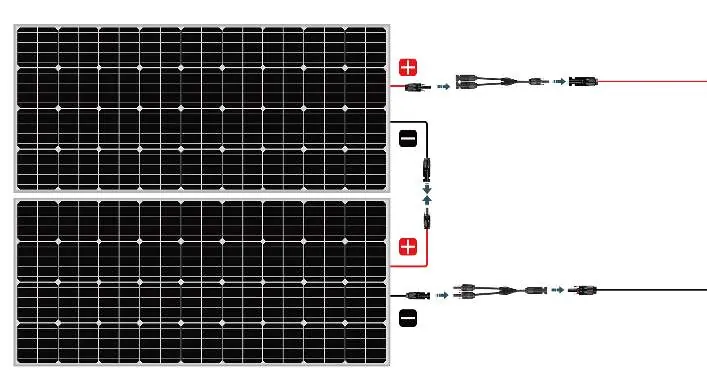

Um ein 24V-System mit 6 Modulen aufzubauen, verdrahten Sie die Module in 3 Gruppen zu je 2 Modulen in Reihe. Verbinden Sie anschließend diese 3 Gruppen parallel mit den Y-Verbindern. Verbinden Sie die Plus- und Minuspole von den Y-Verbindern mit den P&N-Anschlüssen des Wechselrichters.
Inbetriebnahme
Nachdem alle Verkabelungen abgeschlossen sind, schalten Sie den Wechselrichter über den Schalter an der Unterseite ein. Der Wechselrichter funktioniert nur, wenn eine 24V-Batteriebank angeschlossen ist. Überprüfen Sie die Symbole auf dem Display (PV, Netz, Batterie, Last), um den Status zu kontrollieren.
Wartung
- Reinigen Sie die Glasoberfläche der Solarmodule bei Bedarf mit Wasser und einem weichen Schwamm.
- Überprüfen Sie alle elektrischen und mechanischen Verbindungen alle sechs Monate auf Festigkeit und Korrosion.
- Stellen Sie sicher, dass die Oberflächen der Solarmodule frei von Staub und Schmutz sind.
Praktische Hilfe
Typische Probleme
Keine Ladeanzeige am Solarmodul
Prüfen Sie die Verkabelung auf korrekte Polarität. Stellen Sie sicher, dass die Modulspannung höher als die Batteriespannung ist und keine Hindernisse (Schatten) vorliegen.
Niedriger Ladestrom
Prüfen Sie auf Verschmutzung oder Schatten. Wenn die Batterie fast voll ist, schaltet das System in die Erhaltungsladung, was den Strom reduziert.
Last schaltet nicht ein
Prüfen Sie den Arbeitsmodus, den Batteriestand (evtl. zu niedrig) und ob die Lastkabel korrekt angeschlossen sind.
Vor der Verwendung
- Alle Stromquellen vor der Installation trennen.
- Polarität bei allen Verbindungen prüfen.
- Geeignete Schutzkleidung und isolierte Werkzeuge verwenden.
- Wechselrichter an einem trockenen und kühlen Ort montieren.
- Batterie zuerst an den Wechselrichter anschließen.
Technische Daten in der Praxis
- 195W Solarmodul
- Maximale Leistung pro Modul unter Standard-Testbedingungen (STC).
- 3000W Wechselrichter
- Nennleistung des Hybrid-Wechselrichters.
- 25.6V 100Ah Batterie
- Kapazität und Spannung des LiFePO4-Akkus.
Abbildungen und Diagramme

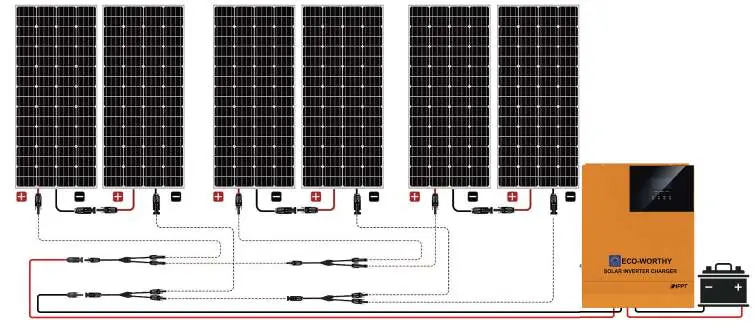

- Verkabelung der Solarmodule: 3 Gruppen von je 2 Modulen in Reihe, dann parallel geschaltet.
- Z-Halterung Montage: Montage der Solarmodule auf flachen Oberflächen mittels Z-Halterungen und Well-Nuts.
Modellkompatibilität
- Wechselrichter funktioniert nur bei angeschlossener 24V-Batteriebank.
- Nicht für die Installation in der Nähe von brennbaren Materialien geeignet.
