Bedienungsanleitung für Ventev 052124D Solarstromsystem

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation, den Betrieb und die Wartung des Ventev Solarstromsystems. Es ist entscheidend, die Sicherheitsanweisungen zu befolgen, um Stromschläge und Verletzungen zu vermeiden. Decken Sie die Solarmodule während der Installation ab, um die Stromerzeugung zu unterbinden.

Systembeschreibung

Das System besteht aus drei Hauptkomponenten:

• Solarmodule
• Batterien
• Solar-Laderegler

Das System verfügt über einen integrierten Laderegler mit Tiefentladeschutz (LVD), der die Last trennt, wenn die Batteriespannung zu niedrig wird, um die Lebensdauer der Batterie zu schützen.

Standortwahl und Montage

Die Solarmodule müssen an einem schattenfreien Ort montiert werden. Eine Verschattung reduziert die Leistung erheblich. Die Module sollten in Richtung Äquator ausgerichtet sein. Die Anleitung beschreibt zwei Montagekonfigurationen:

• Seitenmast-Montage (Side-of-Pole): Montage der Halterungen am Mast.

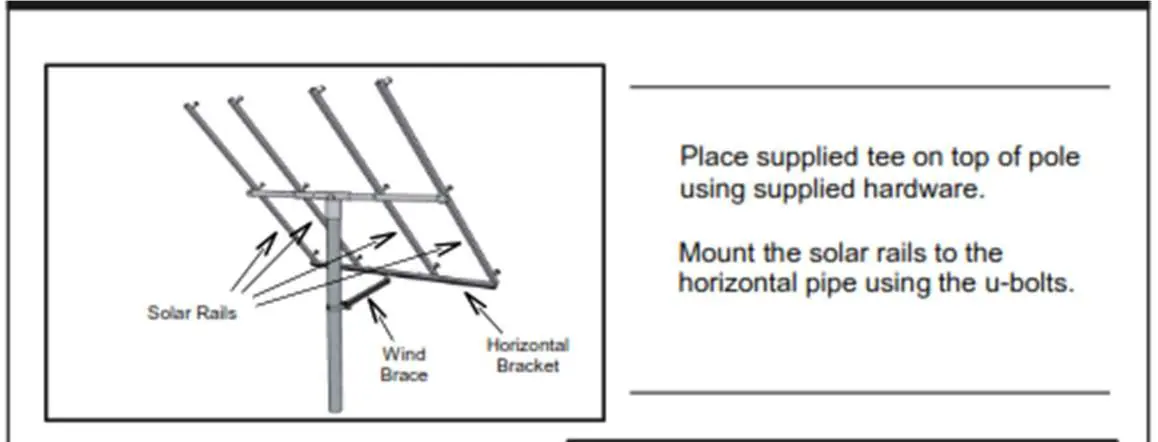

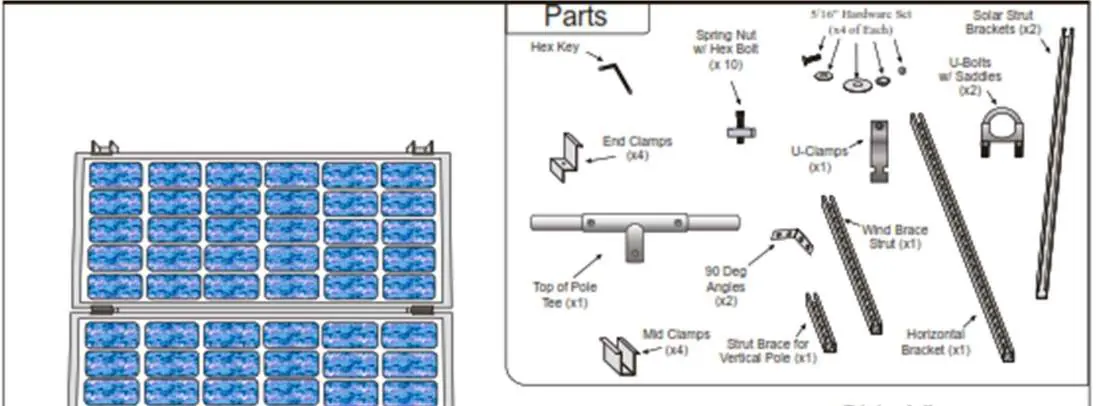

• Mastspitzen-Montage (Top-of-Pole): Montage auf der Spitze des Mastes für Systeme mit drei oder vier Solarmodulen.

Verwenden Sie die mitgelieferten Hardware-Sets, um die Module an den Halterungen zu befestigen.

Verkabelung

Vor Beginn der Verkabelung müssen alle Sicherungen ausgeschaltet sein. Die Verkabelung umfasst:

• Erdung: Das elektrische Panel muss mit einem blanken Erdungskabel geerdet werden.
• Batterieanschluss: Verbinden Sie das rote Kabel mit dem Pluspol und das schwarze Kabel mit dem Minuspol der Batterie. Verwenden Sie isolierte Werkzeuge.
• Array-Verkabelung: Verbinden Sie die Solarmodule mit den entsprechenden Anschlüssen auf der DIN-Schiene.
• Last-Verkabelung: Verbinden Sie die Lasten mit den entsprechenden Anschlüssen auf der DIN-Schiene.

Inbetriebnahme

Nach der Installation ist eine Überprüfung erforderlich:

• Prüfen Sie alle mechanischen Verbindungen auf festen Sitz.
• Verifizieren Sie die korrekte Verkabelung.
• Messen Sie die Leerlaufspannung (VOC) und den Kurzschlussstrom (ISC) der Module.
• Überprüfen Sie die Batteriespannung (mindestens 12,4 VDC für 12V-Systeme).
• Schalten Sie die Sicherungen ein und prüfen Sie die Status-LEDs am Laderegler.

Wartung

Regelmäßige Wartung stellt die Langlebigkeit des Systems sicher:

• Reinigung: Reinigen Sie die Solarmodule regelmäßig mit einem weichen Tuch und biologisch abbaubarer Seife, um Verschmutzungen zu entfernen.
• Inspektion: Überprüfen Sie alle elektrischen Verbindungen auf Korrosion oder lockere Kontakte.
• Beschattung: Achten Sie darauf, dass keine neuen Hindernisse (z. B. wachsende Bäume) Schatten auf die Module werfen.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Verkabelung und die Batteriespannung. Extreme Temperaturen können die Leistung beeinflussen. Wenn das System nicht wie erwartet funktioniert, stellen Sie sicher, dass die Last innerhalb der spezifizierten Grenzen liegt und keine Kurzschlüsse vorliegen. Bei anhaltenden Problemen kontaktieren Sie den technischen Support von Ventev.
