Bedienungsanleitung für Dometic DuraLITE 100W Tragbares Solar-Set

Wichtige Informationen aus der Anleitung

Das Dometic DuraLITE 100W Solar-Set ist ein tragbares System zur Stromerzeugung. Das Modell GP-DuraLITE-100 enthält einen integrierten 30-Ampere-Laderegler, während das Erweiterungs-Kit GP-DuraLITE-100E keinen Regler enthält. Das System ist auf bis zu 300 Watt erweiterbar. Bitte beachten Sie, dass das Basis-Kit nicht für tragbare Powerstations geeignet ist, sofern der Laderegler nicht getrennt wird.

Aufstellung und Inbetriebnahme

Wählen Sie einen sonnigen Standort, der frei von Schatten durch Äste oder Hindernisse ist. Schatten, selbst durch kleine Gegenstände wie einen Besenstiel, kann die Leistung erheblich reduzieren.

1. Entnehmen Sie das Solarpanel aus der Tragetasche.
2. Öffnen Sie die beiden Verschlüsse an der Seite und klappen Sie die Paneele aus.
3. Ziehen Sie die Stützbeine bis zum Anschlag aus und arretieren Sie diese.
4. Richten Sie das Panel zur Sonne aus.
5. Stabilisieren Sie das Panel bei Bedarf mit einem Hering im Bodenloch der Beine.

Anschluss der Batterie

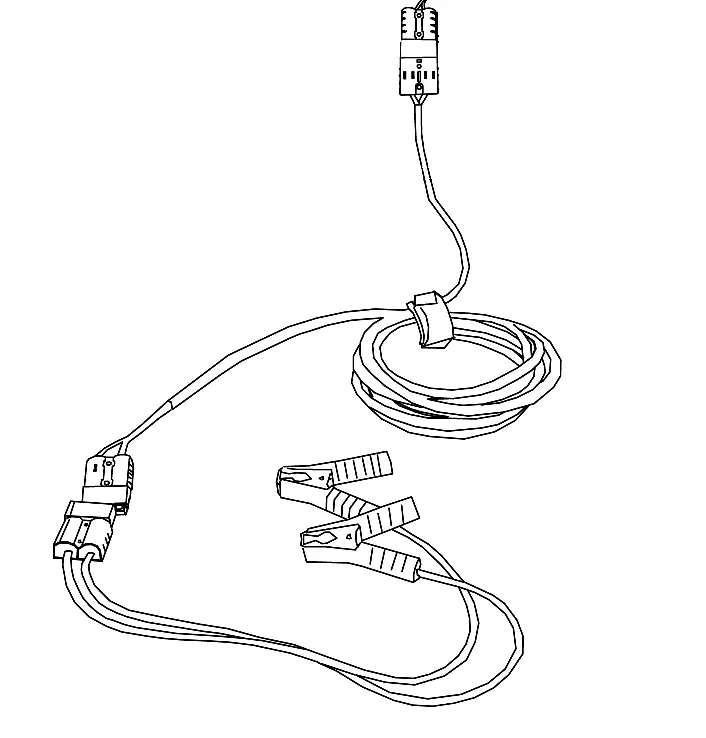

Verbinden Sie die Batterieklemmen mit den Batteriepolen (Rot an Plus +, Schwarz an Minus -). Stellen Sie sicher, dass die Verbindung fest und sicher ist. Verbinden Sie das Batteriekabel anschließend mit dem Kabel des Solarpanels über den Schnellanschluss. Achten Sie strikt auf die korrekte Polarität, da eine Verpolung den Laderegler beschädigen kann.

Bedienung des Ladereglers

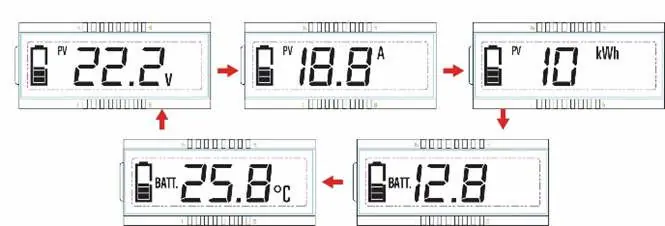

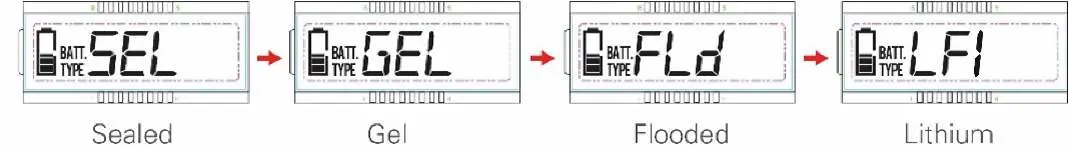

Der Laderegler verfügt über eine automatische Zyklusanzeige für PV-Spannung, PV-Strom, PV-Leistung, Batteriespannung und Batterietemperatur. Über die SET-Taste können Sie den erzeugten Strom zurücksetzen (5 Sekunden halten) oder den Batterietyp einstellen (im Batterietyp-Interface 5 Sekunden halten, dann mit MENU auswählen und mit SET bestätigen).

Erweiterung des Systems

Sie können bis zu zwei Erweiterungs-Kits (GP-DuraLITE-100E) anschließen, um die Leistung auf 300 Watt zu erhöhen. Verwenden Sie dazu den 3-Wege-Verteiler. Verbinden Sie das einzelne Ende des Verteilers mit dem Laderegler und die anderen Enden mit den DC-Ports der Paneele. Achten Sie darauf, dass die Verbindungen (Rot auf Rot, Schwarz auf Schwarz) hörbar einrasten.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst alle Kabelverbindungen auf festen Sitz und korrekte Polarität. Ein blinkendes Batteriesymbol auf dem Display deutet auf einen Fehler hin: Ein blinkendes volles Symbol bedeutet Überspannung (Last anschließen), ein blinkendes leeres Symbol bedeutet Unterspannung (Batterie aufladen). Der Laderegler benötigt eine Mindestspannung von 8V, um zu funktionieren.

Sicherheitshinweise

• Lassen Sie das Solar-Set niemals unbeaufsichtigt, wenn es angeschlossen ist.
• Nicht bei schlechtem Wetter oder über Nacht draußen lassen.
• Batterien erzeugen beim Laden hochexplosives Wasserstoffgas; sorgen Sie für gute Belüftung.
• Arbeiten Sie vorsichtig mit Stromquellen und tragen Sie bei der Installation Schutzkleidung.
