Bedienungsanleitung für Philips 10BDL4551T Monitor

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung richtet sich an Benutzer des Philips 10BDL4551T Monitors. Sie enthält wichtige Hinweise zur sicheren Inbetriebnahme, Wartung und Konfiguration des Geräts. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, um Schäden am LCD-Panel oder elektrische Gefahren zu vermeiden. Achten Sie insbesondere auf die Vermeidung von "Einbrennen" (Ghost Imaging) bei statischen Inhalten, indem Sie Bildschirmschoner oder Refresh-Anwendungen nutzen.

Installation und Montage

Der Monitor kann auf verschiedene Weise installiert werden:

• Tischständer: Der mitgelieferte Standfuß wird einfach in die dafür vorgesehene Öffnung geschraubt.
• VESA-Montage: Unterstützt den Standard VESA MIS-D75 (75x75mm). Verwenden Sie M4x4mm Schrauben. Die Montagehöhe sollte 2 Meter nicht überschreiten.
• Wandmontage mit Rückabdeckung: Die Rückabdeckung kann mit drei Schrauben an der Wand befestigt werden, bevor der Monitor eingesetzt wird.

Anschlüsse und Bedienelemente

Das Gerät verfügt über folgende Anschlüsse auf der Rückseite:

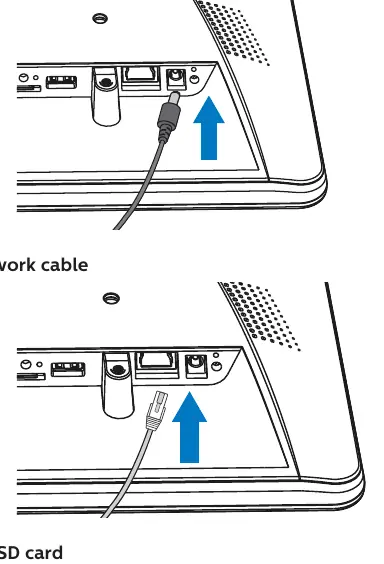

• Stromversorgung: DC-Eingang für das mitgelieferte Netzteil.
• Netzwerk: LAN-Anschluss (RJ45) für kabelgebundene Internetverbindung.
• USB: Micro-USB-Anschlüsse für externe Geräte.
• Micro SD: Kartenslot für Speichererweiterungen.
• HDMI: Video/Audio-Ausgang.

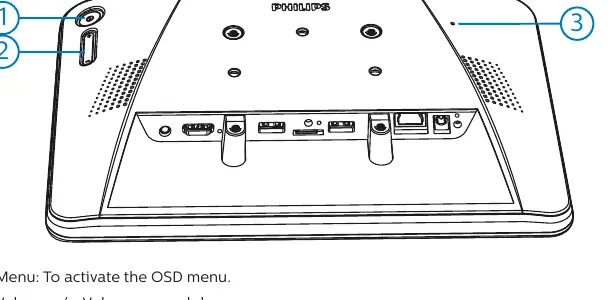

Die Tasten auf der Rückseite ermöglichen den Zugriff auf das OSD-Menü und die Lautstärkeregelung. Tastenkombinationen wie "Menu + Volume-" dienen zum Aufrufen des Admin-Modus.

Inbetriebnahme und Android-Modus

Beim ersten Start führt Sie ein Setup-Assistent durch die Grundeinstellungen (Sprache, Sicherheit, Netzwerk, Signage-Einstellungen). Der Monitor basiert auf Android. Der Admin-Modus ist über die Tastenkombination "Menu + Volume-" zugänglich (Standard-Passwort: 1234). Hier können Sie Apps verwalten, Netzwerke konfigurieren und Systemeinstellungen vornehmen.

Signage-Display-Einstellungen

Das Gerät bietet umfangreiche Funktionen für den professionellen Einsatz:

• Boot on Source: Legt fest, welche Quelle beim Start automatisch geladen wird.
• Zeitplan (Schedule): Ermöglicht die Einrichtung von bis zu 7 Zeitplänen für die automatische Wiedergabe.
• Screenshot-Funktion: Erlaubt die automatische Erstellung von Screenshots der angezeigten Inhalte.
• Server-Einstellungen: Konfiguration von E-Mail-Benachrichtigungen (SMTP) und FTP-Server-Zugriff.

System-Tools und Wartung

Über das Menü "System Tools" können Sie folgende Wartungsaufgaben durchführen:

• Clear Storage: Löscht Daten im "Philips"-Ordner.
• Reset: Setzt das Gerät auf Werkseinstellungen zurück (Achtung: Alle Benutzerdaten im internen Speicher gehen verloren).
• Import & Export: Sichern oder Wiederherstellen von Einstellungen und Apps.
• Clone: Kopieren von Mediendateien zwischen internem und externem Speicher.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

• Kein Bild: Prüfen Sie die Stromversorgung und ob das Gerät im Standby ist.
• Touch-Funktion geht nicht: Nutzen Sie die Tastenkombination "Menu + Menu + Volume+ + Volume- + Volume- + Volume+", um die Funktion zu aktivieren.
• Netzwerkprobleme: Stellen Sie sicher, dass das LAN-Kabel fest sitzt und die RJ45-LED grün leuchtet.

Technische Daten

Der Monitor verfügt über ein 10,1-Zoll-Display mit einer Auflösung von 1280x800 Pixeln. Er unterstützt PoE+ (Power over Ethernet) gemäß 802.3at-Standard. Die Betriebstemperatur liegt zwischen 0°C und 40°C.
