Bedienungsanleitung für den gofanco 04-0290A 3x3 Video Wall Controller 4K30
Schnellstartanleitung für den gofanco 04-0290A 3x3 Video Wall Controller. Erfahren Sie, wie Sie das Gerät installieren, Video-Wände konfigurieren, Audioeinstellungen vornehmen und die Netzwerkschnittstelle für die Steuerung einrichten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Benutzerhandbuch für den gofanco 3x3 Video Wall Controller 4K30. Es enthält Anweisungen zur Hardware-Installation, Konfiguration der Video-Wand-Modi, Netzwerkeinrichtung und Steuerung über das OSD-Menü, RS232 oder die Web-GUI. Vor der Installation ist sicherzustellen, dass alle Geräte ausgeschaltet sind. Verwenden Sie nur das mitgelieferte Netzteil.
Produktbeschreibung und Lieferumfang
Der Controller ermöglicht die Erstellung einer 4K 3x3 Video-Wand mit Kaskadierungsmöglichkeiten für bis zu 10x10 Wände. Er unterstützt vier Eingänge (USB Type-C, VGA, DisplayPort, HDMI) und bietet 180-Grad-Bildrotation sowie Audio-Extraktion.
- 3x3 Video Wall Controller 4K30
- 2x Montageohren mit 6 Schrauben
- 1x IR-Fernbedienung
- 1x Netzteil (24V/2A)
- 1x USB-Kabel
- 1x Benutzerhandbuch
Hardware-Installation
- Schalten Sie alle Quellgeräte und HDMI-Displays aus.
- Verbinden Sie die Quellgeräte mit den Eingängen des Controllers.
- Verbinden Sie die HDMI-Displays mit den HDMI-Ausgängen des Controllers.
- Optional: Verbinden Sie den Local HDMI Output für Kaskadierung oder lokale Displays.
- Optional: Schließen Sie Audio-Quellen (VGA-Audio) oder externe Lautsprecher (S/PDIF, Analog) an.
- Optional: Verbinden Sie den Controller via RS232 oder Ethernet mit einem PC zur Steuerung.
- Schließen Sie das Netzteil an und schalten Sie alle Geräte ein.

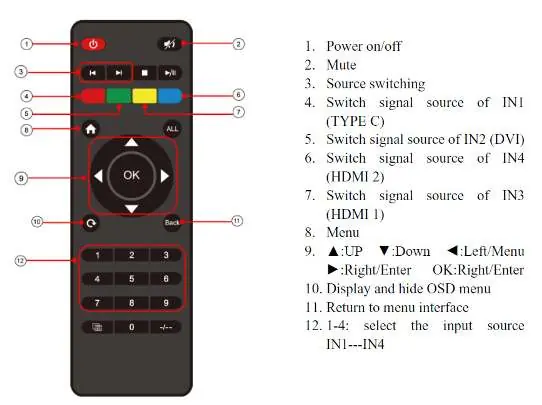

Bedienung und OSD-Menü
Das OSD-Menü wird über die Tasten an der Vorderseite oder die Fernbedienung gesteuert. Es ermöglicht die Auswahl von Eingängen, das Einrichten der Video-Wand-Modi, Spiegelung, Bildrotation, Kantenanpassung (Edge Set), Auflösungsformate und EDID-Einstellungen. Das Menü schaltet sich nach 20 Sekunden Inaktivität automatisch aus.
Netzwerk und Steuerung
Der Controller verfügt über eine Web-GUI zur bequemen Steuerung. Die Standard-IP-Adresse ist 192.168.1.168. Der Zugriff erfolgt über einen Webbrowser mit den Anmeldedaten Benutzername: admin und Passwort: admin. Für die RS232-Steuerung steht eine spezielle Software auf der gofanco-Website zum Download bereit.
Sicherheitshinweise
- Nicht Regen, Feuchtigkeit oder Flüssigkeiten aussetzen.
- Gehäuse nicht ohne professionelle Anleitung öffnen (Gefahr von Stromschlägen, Garantieverlust).
- An einem gut belüfteten Ort aufstellen, um Überhitzung zu vermeiden.
- HDMI-Kabel nicht während des Betriebs ein- oder ausstecken.
Herstellerinformationen
gofanco
Praktische Hilfe
Typische Probleme
OSD-Menü schaltet sich aus
Das Menü schaltet sich nach 20 Sekunden Inaktivität automatisch aus. Drücken Sie eine beliebige Taste, um es wieder zu aktivieren.
Keine Verbindung zur Web-GUI
Stellen Sie sicher, dass sich PC und Controller im selben Netzwerksegment befinden. Standard-IP ist 192.168.1.168.
Video-Wand-Konfiguration nicht korrekt
Überprüfen Sie im OSD-Menü unter 'Video Wall' die Einstellungen für H-Num (horizontal) und V-Num (vertikal).
Vor der Verwendung
- Alle Geräte (Quellen und Displays) ausschalten.
- HDMI-Kabel für alle Ein- und Ausgänge bereithalten (nicht im Lieferumfang).
- Sicherstellen, dass das mitgelieferte 24V/2A Netzteil verwendet wird.
- Bei PC-Steuerung: IP-Adresse des PCs auf 192.168.1.x (außer 168) einstellen.
Technische Daten in der Praxis
- Kaskadierung
- Möglichkeit, mehrere Controller zu verbinden, um Wände bis zu 10x10 zu erstellen.
- HDCP 2.2/1.4
- Unterstützung für kopiergeschützte Inhalte.
Abbildungen und Diagramme
- Abbildung 1: Frontpanel mit Tasten für Quellwahl, OSD-Navigation und Power-Schalter.
- Abbildung 2: Rückseite mit allen Eingangs- und Ausgangsanschlüssen (HDMI, VGA, DP, USB-C, Audio, RS232, RJ45).

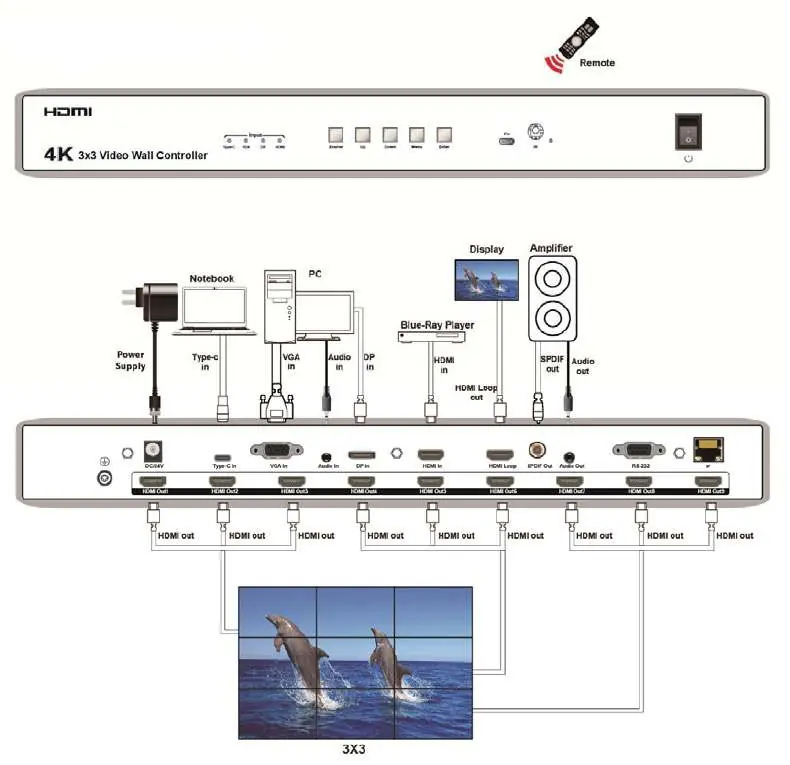

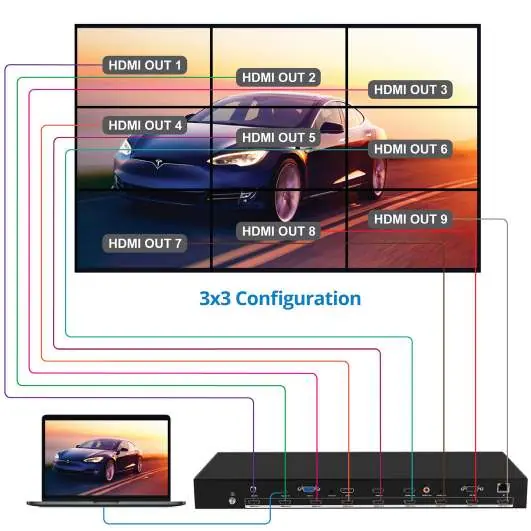

- Abbildung 3: Typisches Anschlussdiagramm für eine einzelne Video-Wand.

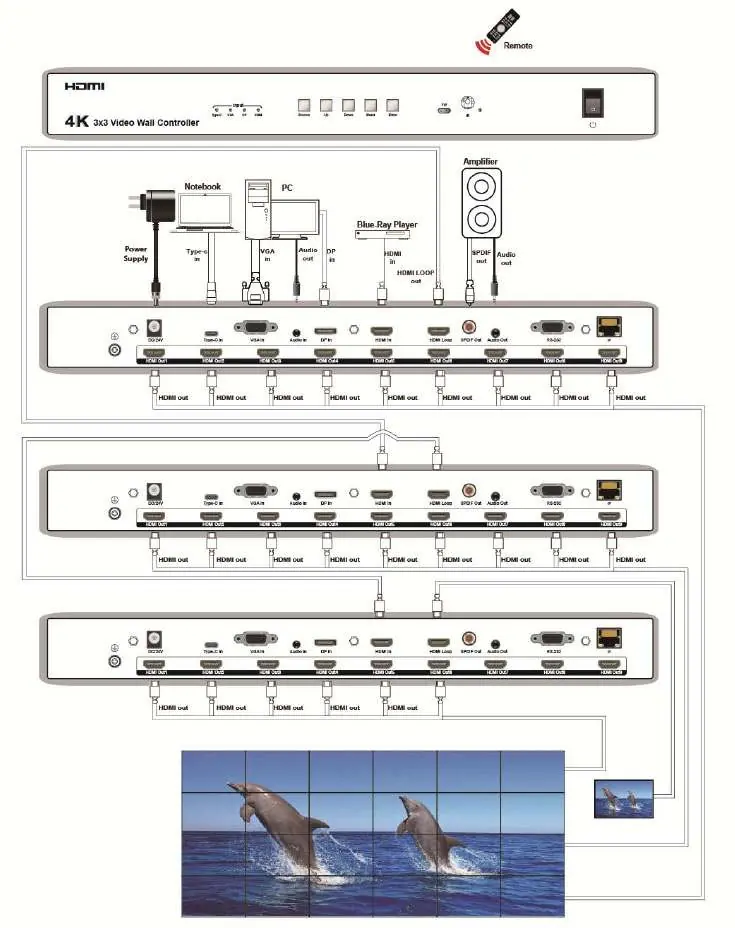

- Abbildung 5: Daisy-Chain-Verbindung für größere Video-Wand-Konfigurationen.
Modellkompatibilität
- Unterstützt Web-Browser: Chrome, Firefox, Safari, Internet Explorer (IE 11 empfohlen).
- HDMI-Eingang unterstützt PCM2.0 und CH5.1 Audio.
