Bedienungsanleitung für Leviton Smart Ceiling Mount 0-10V Dimming Room Controller
Erfahren Sie, wie Sie den Leviton Smart Ceiling Mount 0-10V Dimming Room Controller installieren und konfigurieren. Diese Anleitung enthält Verdrahtungspläne, App-Einrichtung, Platzierungsdiagramme und technische Spezifikationen für die...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Leviton Smart Ceiling Mount Room Controller (SRC) ist eine intelligente Lichtsteuerungslösung, die über die Leviton Smart Sensor App konfiguriert wird. Die gesamte Einrichtung, einschließlich Empfindlichkeitseinstellungen, Zeitpläne und Lichtzonen-Konfiguration, erfolgt drahtlos über Bluetooth. Das Gerät unterstützt 0-10V Dimmen, Tageslichtnutzung (Daylight Harvesting) und ist für verschiedene Raumgrößen und Anwendungen geeignet.
Installation und Montage

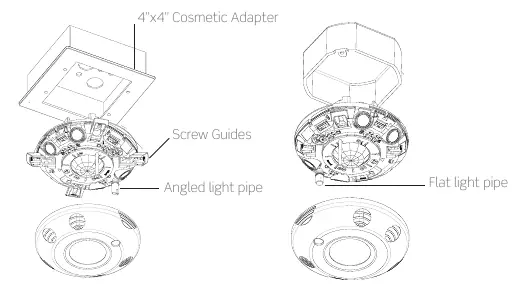

Die Installation erfolgt in Standard-Anschlussdosen (4 Zoll quadratisch oder achteckig). Verwenden Sie die mitgelieferten Schraubführungen für eine einfache Montage. Die Frontabdeckung ist abnehmbar und kann bei Bedarf gestrichen werden, sofern die Sensoren ordnungsgemäß abgedeckt sind.
- Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
- Verwenden Sie die mitgelieferten Lichtleiter (Light Pipes) für die Tageslichtnutzung.
- Der Sensor sollte gemäß den Platzierungsdiagrammen positioniert werden, um eine optimale Erfassung zu gewährleisten.
Verdrahtung
Das Gerät unterstützt sowohl Einzel- als auch Dual-Relais-Modelle. Achten Sie darauf, dass bei Dual-Relais-Modellen beide Leitungen von derselben Phase gespeist werden müssen. Die 0-10V-Steuerleitungen können gemäß NEC-Standards als Klasse 1 oder Klasse 2 ausgeführt werden.
Konfiguration über die App
Laden Sie die Smart Sensor App auf Ihr iOS- oder Android-Gerät herunter. Die App ermöglicht:
- Erstellung benutzerdefinierter Vorlagen für die schnelle Konfiguration mehrerer Räume.
- Einstellung der Empfindlichkeit für PIR- und Ultraschallsensoren.
- Konfiguration von Tageslichtnutzungsmodi (Open Loop, Closed Loop).
- Durchführung von Feldtests (Walk Test).
- Firmware-Updates (Over-the-Air).

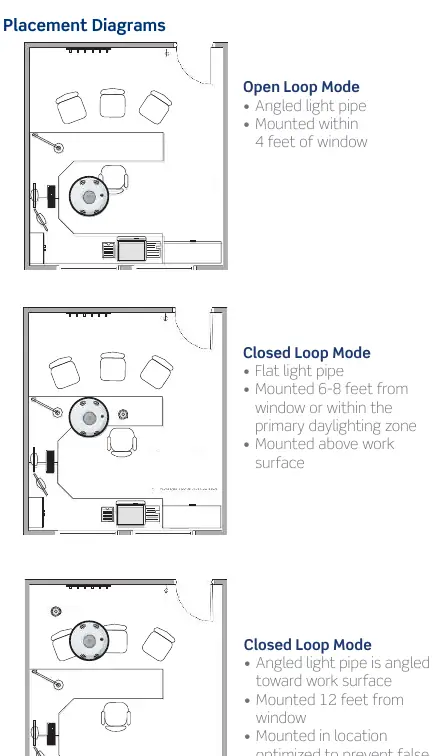

Platzierung und Erfassungsbereich
Die Platzierung des Sensors ist entscheidend für die korrekte Funktion der Tageslichtnutzung:
- Open Loop Mode: Lichtleiter in Richtung Fenster, Montage innerhalb von 4 Fuß (ca. 1,2 m) vom Fenster.
- Closed Loop Mode: Montage 6-8 Fuß (ca. 1,8-2,4 m) vom Fenster entfernt oder über der Arbeitsfläche.
Technische Daten
Das Gerät arbeitet mit 120V oder 277V (50/60Hz). Es unterstützt eine Betriebstemperatur von 0 bis 40°C und eine relative Luftfeuchtigkeit von 0-90% (nicht kondensierend). Die Bluetooth-Reichweite beträgt maximal 50 Fuß (ca. 15 m).
Herstellerinformationen
Leviton Manufacturing Co., Inc.
Praktische Hilfe
Typische Probleme
Sensor reagiert nicht oder schaltet nicht korrekt
Überprüfen Sie die Empfindlichkeitseinstellungen in der Smart Sensor App. Stellen Sie sicher, dass der Sensor nicht durch Hindernisse blockiert ist.
App findet den Controller nicht
Stellen Sie sicher, dass Bluetooth auf Ihrem Smartphone aktiviert ist und Sie sich in Reichweite (max. 15 m) befinden.
Licht schaltet nicht korrekt bei Tageslicht
Überprüfen Sie die Platzierung des Lichtleiters (Open Loop vs. Closed Loop) und führen Sie die AutoCal-Kalibrierung in der App erneut durch.
Vor der Verwendung
- Smart Sensor App auf das Smartphone herunterladen.
- Spannungsversorgung (120V oder 277V) gemäß Schaltplan prüfen.
- Geeignete Anschlussdose (4 Zoll) vorbereiten.
- Lichtleiter (Light Pipe) entsprechend der Anwendung (Open/Closed Loop) auswählen.
- Verdrahtung der 0-10V-Steuerleitungen prüfen.
Technische Daten in der Praxis
- 0-10V Dimming
- Standard-Steuersignal zur Helligkeitsregelung von LED-Treibern.
- PIR vs. Multi-Tech
- PIR erkennt Infrarot-Bewegung; Multi-Tech kombiniert PIR und Ultraschall für höhere Empfindlichkeit.
Abbildungen und Diagramme
- Verdrahtungspläne zeigen den Anschluss von Lasten (Load) und Stromversorgung (Line/Neutral).
- Platzierungsdiagramme illustrieren die optimale Positionierung des Sensors in Bezug auf Fenster und Arbeitsflächen.

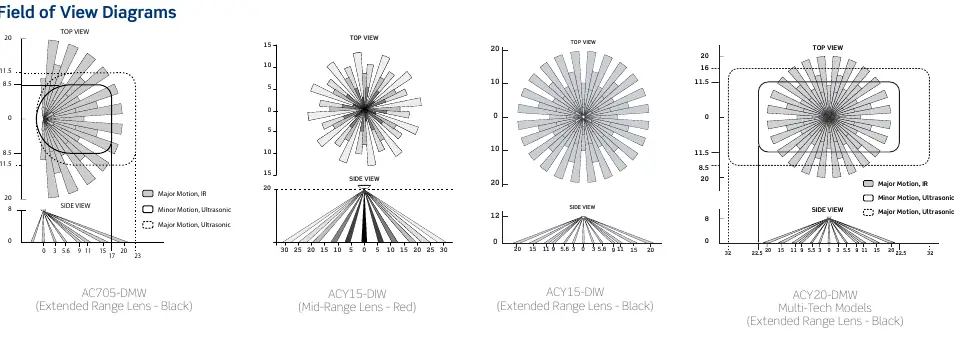

- Erfassungsbereichsdiagramme (Field of View) zeigen die Reichweite der Sensoren für verschiedene Linsentypen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Dual-Relais-Modelle erfordern Speisung beider Leitungen von derselben Phase.
- Kompatibel mit PLVSW Low Voltage Keypads und SBK00 Wireless Switch.
