Bedienungsanleitung für Leviton Decora Digital 0-10V LED/Fluoreszenz-Dimmer DD710-BD

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Konfigurationsanweisungen für den Leviton Decora Digital 0-10V Dimmer (Modell DD710-BD). Der Dimmer ist für die Steuerung von LED- oder Leuchtstofflampen mit kompatiblen 0-10V-Vorschaltgeräten vorgesehen. Wichtig: Schalten Sie vor Beginn der Arbeiten immer den Strom am Sicherungskasten aus. Der Dimmer erfordert einen Neutralleiteranschluss und ist nicht mit Standard-3-Wege- oder 4-Wege-Schaltern kompatibel; für Mehrfachschaltungen muss die DD00R-Fernbedienung verwendet werden.

Produktbeschreibung

Der Decora Digital Dimmer bietet Bluetooth-Konnektivität zur Steuerung über die Leviton Decora Digital Dimmer & Timer App. Er verfügt über eine Soft-Fade-Funktion, LED-Statusanzeigen und ermöglicht die Automatisierung der Beleuchtung.

Installation

Stellen Sie vor der Installation sicher, dass die Unterputzdose eine Mindesttiefe von 2-3/4 Zoll (ca. 7 cm) aufweist. Verwenden Sie ausschließlich Kupfer- oder kupferkaschierte Drähte.

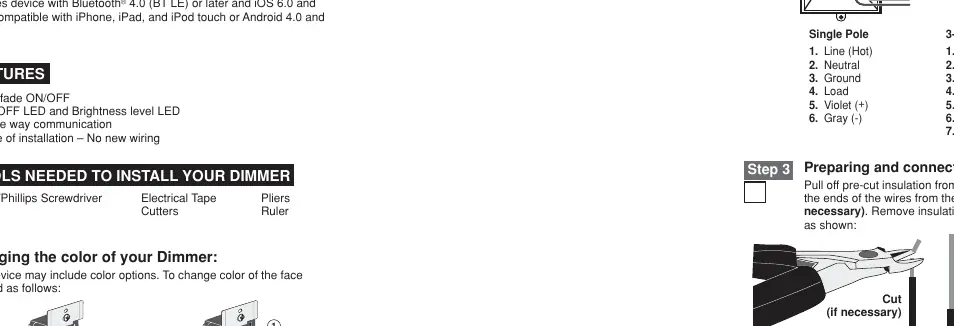

• Vorbereitung: Isolieren Sie die Drähte gemäß der Abisolierlehre (5/8 Zoll / 1,6 cm) ab.

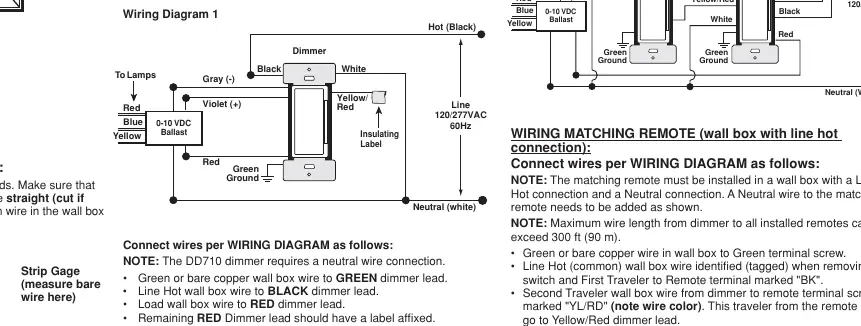

• Verkabelung: Befolgen Sie die spezifischen Schaltpläne für einpolige Anwendungen (Single Pole) oder 3-Wege-Anwendungen mit der DD00R-Fernbedienung.
• Anschluss: Verbinden Sie den Neutralleiter (weiß) zwingend mit dem Dimmer. Verbinden Sie die Violett- und Grau-Leitungen des Dimmers mit den entsprechenden Anschlüssen am Vorschaltgerät.
• Abschluss: Nach dem Anschluss der Kabel und dem Einsetzen in die Dose kann der Strom wieder eingeschaltet werden.

Bedienung

Die Steuerung erfolgt über die Wippe am Gerät oder die App:

• Einschalten: Tippen Sie auf den oberen Teil der Wippe.
• Ausschalten: Tippen Sie auf den unteren Teil der Wippe.
• Dimmen: Nutzen Sie die DIM/BRIGHT-Leiste, um die Helligkeit anzupassen.

Erweiterte Programmierung

Der Dimmer verfügt über zwei Programmiermodi (A und B), die über die Wippe und die DIM/BRIGHT-Leiste aufgerufen werden können:

• Modus A (Helligkeitseinstellungen): Ermöglicht die Konfiguration der maximalen Helligkeit, minimalen Helligkeit und der voreingestellten Einschalt-Helligkeit.
• Modus B (Fade-Raten und LED-Optionen): Ermöglicht die Einstellung der Ein-/Aus-Fade-Geschwindigkeit sowie das Verhalten der Locator-LED und der Helligkeitsanzeige.

Um in den Programmiermodus zu gelangen, halten Sie die Wippe und die DIM/BRIGHT-Leiste für 5 Sekunden gedrückt, bis die Locator-LED blinkt.

Fehlerbehebung

Bei Problemen wie flackerndem Licht oder wenn der Dimmer nicht reagiert, prüfen Sie zuerst die Kabelverbindungen und den Schutzschalter. Wenn der Dimmer nicht mehr reagiert, können Sie ihn auf die Werkseinstellungen zurücksetzen, indem Sie den oberen Teil der Wippe gedrückt halten, bis die Locator-LED blinkt.
