Installationsanleitung für Leitner ACS Forged Headbanger 00-HBA-1823

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage des Leitner ACS Forged Headbanger (Modell 00-HBA-1823). Die maximale Traglast beträgt 75 lbs (ca. 34 kg), wobei die vom Fahrzeughersteller empfohlene maximale Traglast immer Vorrang hat. Alle 8mm-Schrauben müssen mit einem Drehmoment von 16ft-lb angezogen werden.

Benötigte Werkzeuge

• Drehmomentschlüssel
• T40 Torx-Bit-Einsatz
• 13mm Schraubenschlüssel

Montagevorbereitung

Legen Sie eine große Fläche mit Teppich oder Decken aus, um Kratzer an den Teilen während der Montage zu vermeiden. Es wird empfohlen, zuvor installiertes Zubehör zu entfernen, um den Headbanger leichter in Position zu bringen.

Installationsschritte

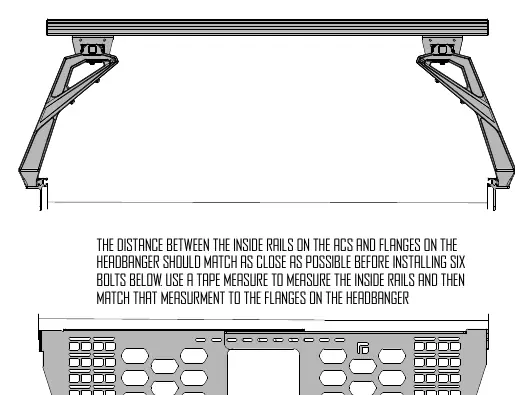

Schritt 1: Anpassung und Messung

Passen Sie die Breite der Baugruppe so an, dass die unteren Montageflansche zwischen die unteren Montageschienen des Trägers passen. Messen Sie den Abstand der Innenschienen am Träger und übertragen Sie dieses Maß auf die Flansche des Headbangers. Installieren Sie die sechs M8 x 20 Schrauben durch die äußersten Schlitze und sichern Sie diese mit einer M8-Sicherungsmutter. Ziehen Sie die Schrauben zu diesem Zeitpunkt noch nicht fest.

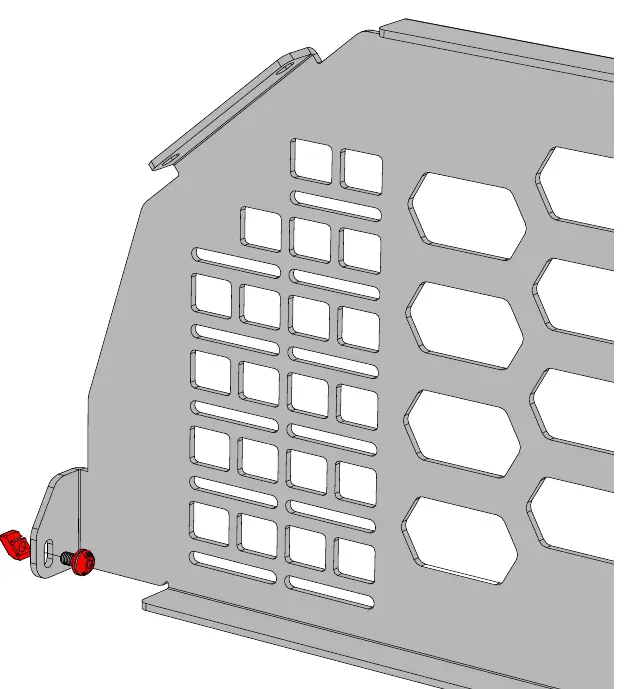

Schritt 2: Untere Schienenbefestigung

Installieren Sie eine M8 x 14 Schraube und einen 1/4-Drehung-Traklok-Verschluss in jeden unteren Montageflansch.

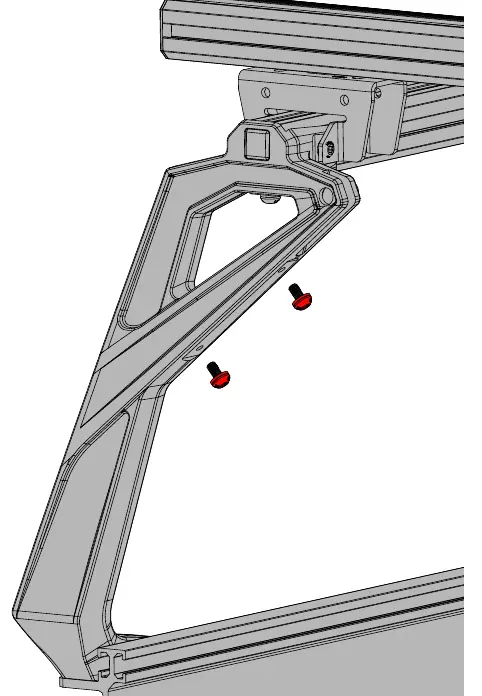

Schritt 3: Vorbereitung am Träger

Entfernen Sie die zwei Schrauben an der Innenseite beider aufrechten Trägerstützen. Je nach Produktionsdatum Ihres Trägers benötigen Sie hierfür einen 5mm Inbusschlüssel oder einen T40 Torx-Schlüssel. Es wird empfohlen, vorhandene 5mm Inbusschrauben durch die mitgelieferten M8 x 14 Torx-Schrauben zu ersetzen.

Schritt 4: Montage am Träger

Schieben Sie den Traklok-Bolzen auf beiden Seiten des Headbangers in die untere Schiene. Ziehen Sie die Schrauben noch nicht fest.

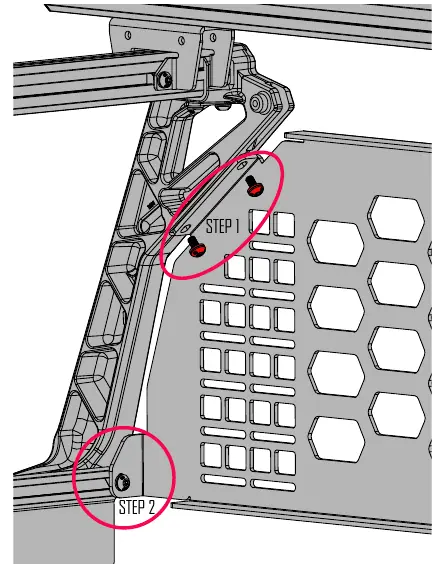

Schritt 5: Sichern und Festziehen

Installieren Sie die vier M8 x 14 Schrauben an beiden Seiten des Headbangers. Ziehen Sie diese Schrauben zuerst vollständig fest. Ziehen Sie anschließend den Traklok-Verschluss an der unteren Schiene fest. Achten Sie darauf, dass die Traklok-Muttern vollständig einrasten und unter der Lippe des Aluminiumprofils festgezogen werden.

Nutzungsrichtlinien

• Überprüfen Sie regelmäßig alle Knöpfe, Schrauben, Riemen und Schlösser auf Verschleiß, Korrosion und Ermüdung.
• Sichern Sie lange Lasten (z. B. Kajaks, Surfbretter) zusätzlich an der Vorder- und Rückseite des Fahrzeugs.
• Vermeiden Sie schnelles Fahren im Gelände, da dies den Träger und das Fahrzeug beschädigen kann.
• Schlösser sollten regelmäßig mit Graphit oder Trockenschmiermittel behandelt werden.

Garantie

Es gilt eine Garantie von zwei Jahren ab Kaufdatum auf Material- und Verarbeitungsfehler bei normalem Gebrauch und ordnungsgemäßer Wartung. Bei Garantieansprüchen wenden Sie sich bitte an den Kundendienst unter 949-395-3049 oder per E-Mail an [email protected].
