Montageanleitung für Leitner Ineos Grenadier Lastenträger-Set
Erfahren Sie, wie Sie das Leitner Ineos Grenadier Lastenträger-Set sicher montieren und nutzen. Detaillierte Anleitung zu Werkzeugen, Montageschritten, Sicherheitshinweisen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für das Leitner Ineos Grenadier Lastenträger-Set (Modelle 00-GLB2X-1753 und 00-GLB1X-1752). Vor der Montage ist es ratsam, eine weiche Unterlage wie Teppich oder Decken zu verwenden, um Kratzer zu vermeiden. Die Unterstützung durch eine zweite Person wird empfohlen.
Benötigte Werkzeuge
- Drehmomentschlüssel
- T30 Torx-Bit-Einsatz
- 13mm Schraubenschlüssel
- 3mm Inbusschlüssel

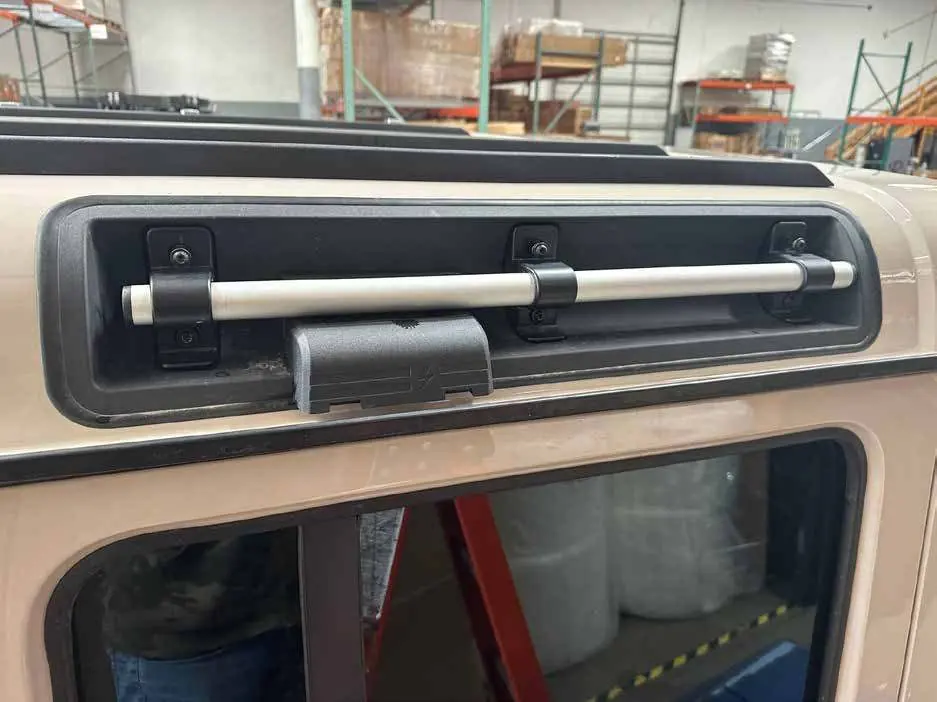

Demontage der Werks-Haltegriffe
Entfernen Sie zunächst alle Haltegriffe und Halterungen des Fahrzeugs mit einem T30-Schlüssel. Es sind insgesamt 12 Halterungen und 24 Schrauben zu entfernen.

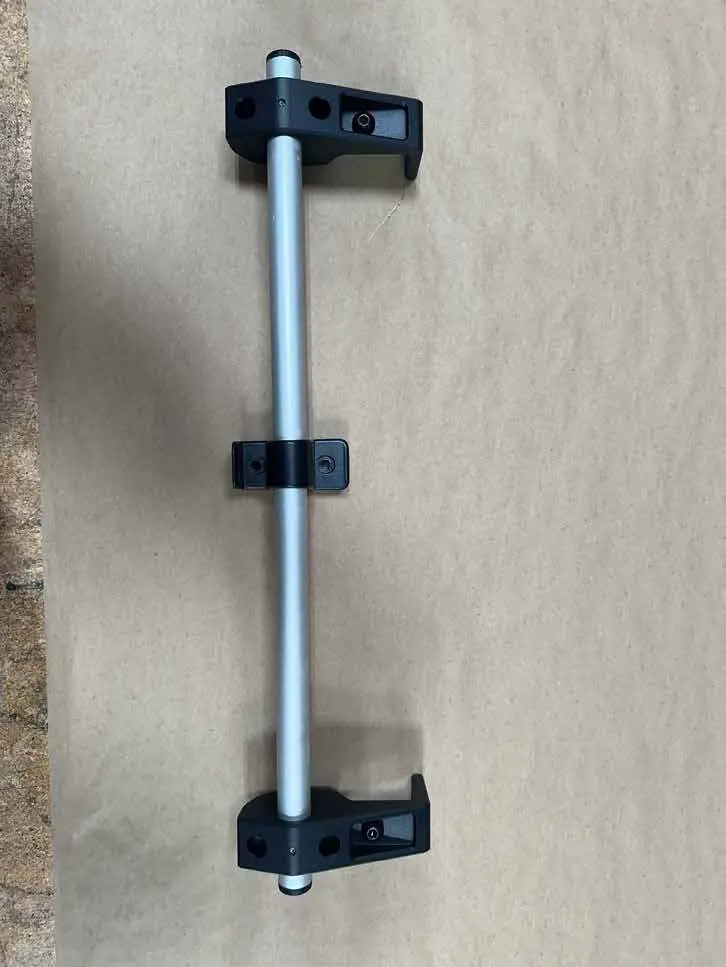

Montage der Halterungen

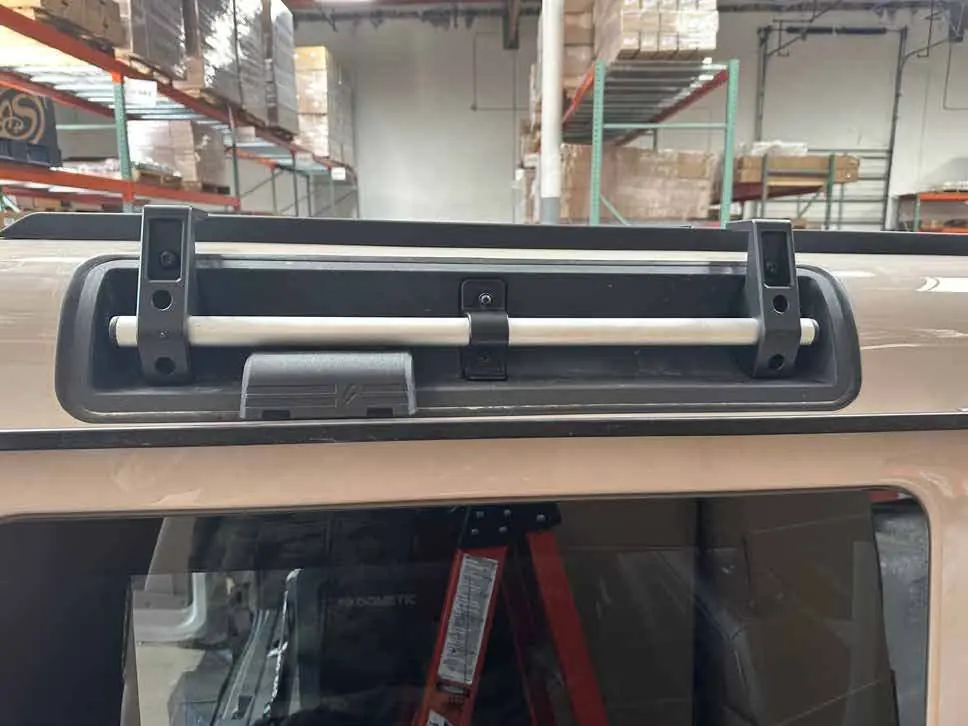

Installieren Sie die Leitner-Montagehalterungen anstelle der Werks-Halterungen. Achten Sie darauf, dass die Lasche an der werkseitigen Halterung nach unten zeigt. Verwenden Sie das mitgelieferte blaue Schraubensicherungsmittel für alle M6-Schrauben. Ziehen Sie die 6mm-Schrauben mit 10 ft-lb (ca. 13 Nm) fest und ziehen Sie die 5mm-Stellschrauben mit einem 3mm-Inbusschlüssel handfest an.
Montage der Lastenträger
Setzen Sie zwei T-Bolzen in eine Schiene pro Lastenträger ein. Richten Sie die Lastenträger mittig auf dem Fahrzeug aus. Ziehen Sie alle M8-Sicherungsmuttern mit einem 13mm-Schlüssel auf 16 ft-lb (ca. 21,7 Nm) fest.

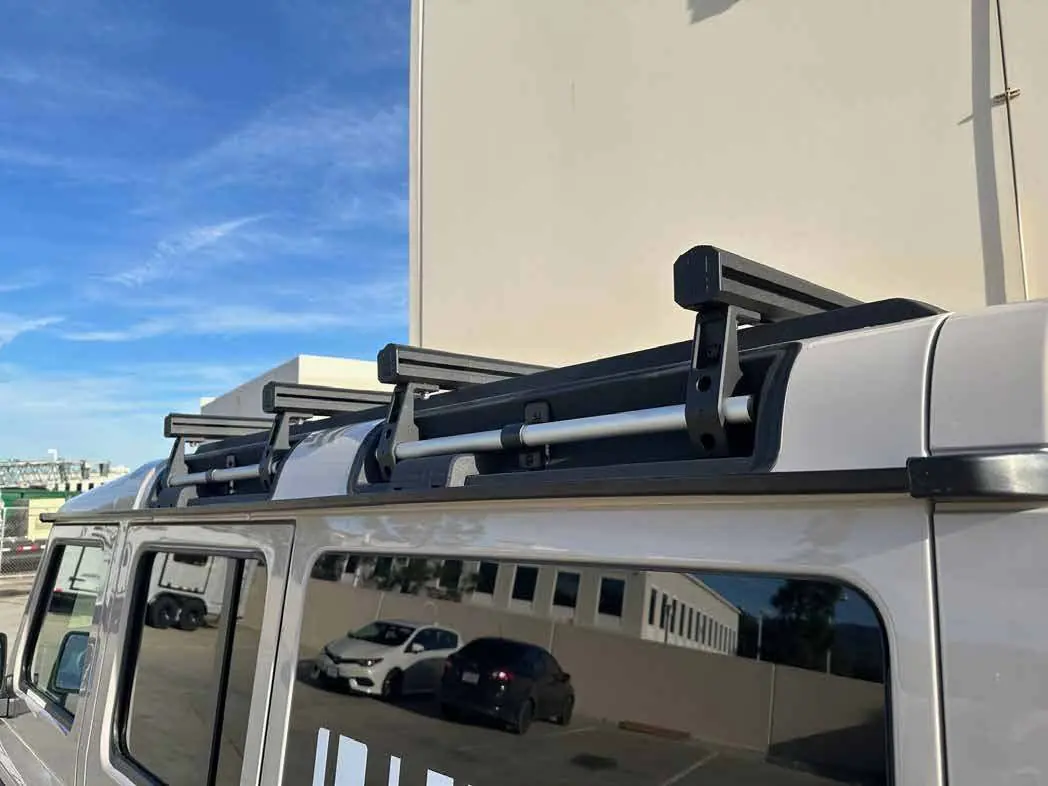

Abschlussarbeiten
Drücken Sie die Gummileiste in den oberen Kanal des Lastenträgers. Falls das Einsetzen schwerfällt, kann Windex (Glasreiniger) als Gleitmittel verwendet werden. Setzen Sie anschließend die Endkappen in die Enden der Lastenträger ein. Überprüfen Sie abschließend alle Befestigungen auf festen Sitz.
Nutzungshinweise und Sicherheit
Beachten Sie unbedingt die maximale Traglast: 150 lbs (ca. 68 kg) im Gelände und 300 lbs (ca. 136 kg) auf der Straße. Diese Angaben sind jedoch nachrangig gegenüber den Empfehlungen des Fahrzeugherstellers; es gilt immer der niedrigere Wert. Überprüfen Sie vor jeder Fahrt alle Knöpfe, Schrauben und Schlösser auf festen Sitz und Korrosion. Fahren Sie niemals mit offenen oder ungesicherten Schlössern oder Lastenträgern.
Herstellerinformationen
Leitner Designs
Praktische Hilfe
Typische Probleme
Schwierigkeiten beim Einsetzen der Gummileiste
Verwenden Sie Windex (Glasreiniger) als Gleitmittel, um das Einsetzen in den T-Schlitz zu erleichtern.
Unsicherheit bezüglich der Traglast
Die maximale Traglast beträgt 150 lbs (Off-Road) bzw. 300 lbs (On-Road). Beachten Sie immer die niedrigeren Vorgaben des Fahrzeugherstellers.
Vor der Verwendung
- Prüfen Sie, ob alle Schrauben und Knöpfe fest angezogen sind.
- Stellen Sie sicher, dass die Lastenträger mittig auf dem Fahrzeug ausgerichtet sind.
- Kontrollieren Sie die Gummileisten auf korrekten Sitz.
- Überprüfen Sie die Befestigungspunkte vor jeder Fahrt.
- Stellen Sie sicher, dass alle Schlösser verriegelt sind.
Technische Daten in der Praxis
- 8mm Schrauben
- Anzugsdrehmoment: 16 ft-lb (ca. 21,7 Nm).
- 6mm Schrauben
- Anzugsdrehmoment: 10 ft-lb (ca. 13,5 Nm).
- Maximale Traglast (Off-Road)
- 150 lbs (ca. 68 kg).
- Maximale Traglast (On-Road)
- 300 lbs (ca. 136 kg).
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung von Lastenträger, Halterung, Endkappe und Gummiauflage.
- Die Bilder verdeutlichen die Demontage der Werks-Haltegriffe und die korrekte Positionierung der Leitner-Halterungen.
Modellkompatibilität
- Entwickelt für Ineos Grenadier.
- Nicht für andere Fahrzeugmodelle geeignet.
