Montageanleitung für Leitner 00-GCLBA-1759 Grenadier Chase Light Bracket
Schnellstartanleitung für die Montage der Leitner Grenadier Chase Light Bracket. Enthält Werkzeugliste, Montageschritte, empfohlene Beleuchtung und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsschritte für die Leitner Grenadier Chase Light Bracket (Teilenummer 00-GCLBA-1759). Die Montage erfordert grundlegende Kenntnisse im Umgang mit Handwerkzeugen und dauert etwa 15-20 Minuten. Bitte beachten Sie die Sicherheitshinweise zur maximalen Belastung und zum Betrieb des Fahrzeugs.
Benötigte Werkzeuge
- T30 Torx-Schlüssel
- T40 Torx-Schlüssel
Montage

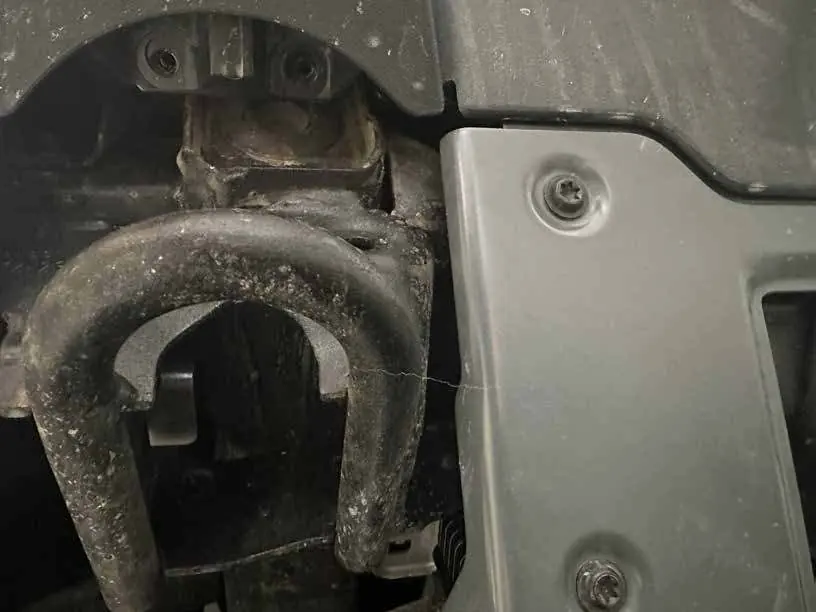

- Entfernen Sie die zwei M6-Schrauben, die sich direkt unter den hinteren Abschlepphaken befinden, mit einem T30 Torx-Schlüssel. Wiederholen Sie diesen Vorgang auf der anderen Seite, falls Sie beide Halterungen installieren.

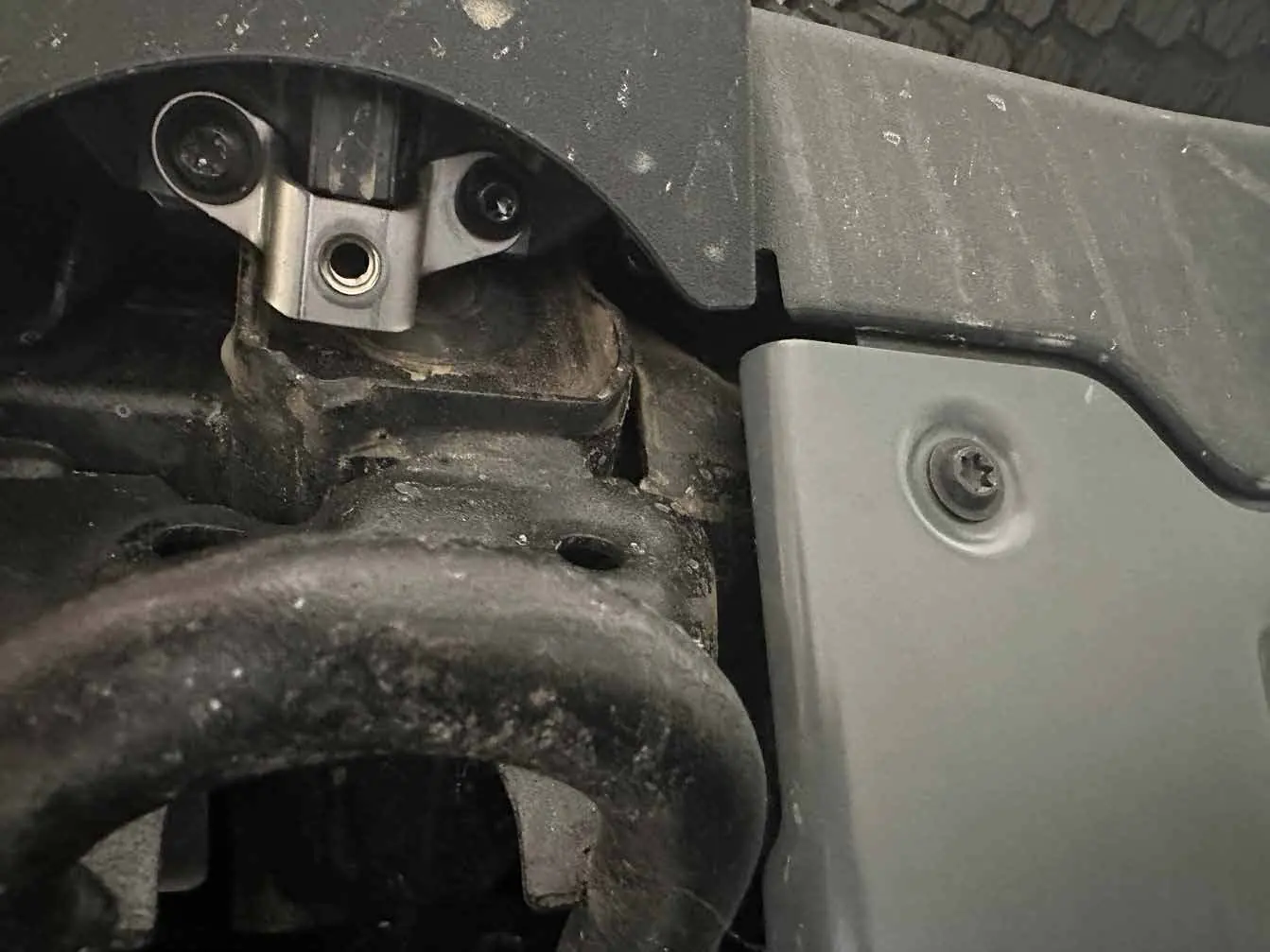

- Installieren Sie die Chase Light Bracket unter Verwendung der zuvor entfernten Schrauben an der vorgesehenen Stelle.

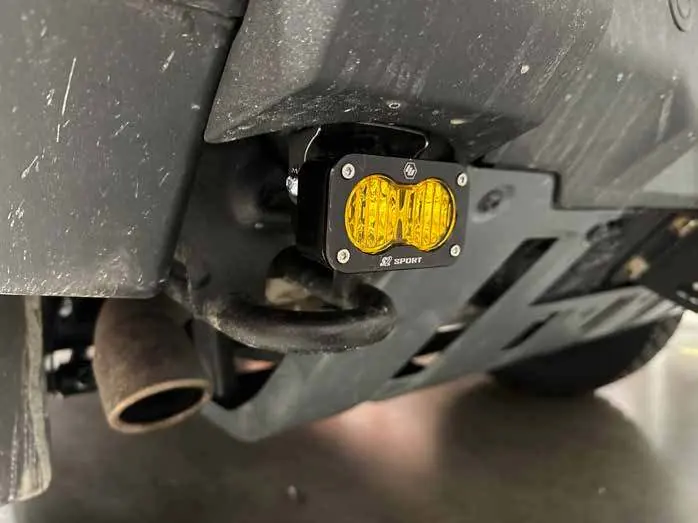

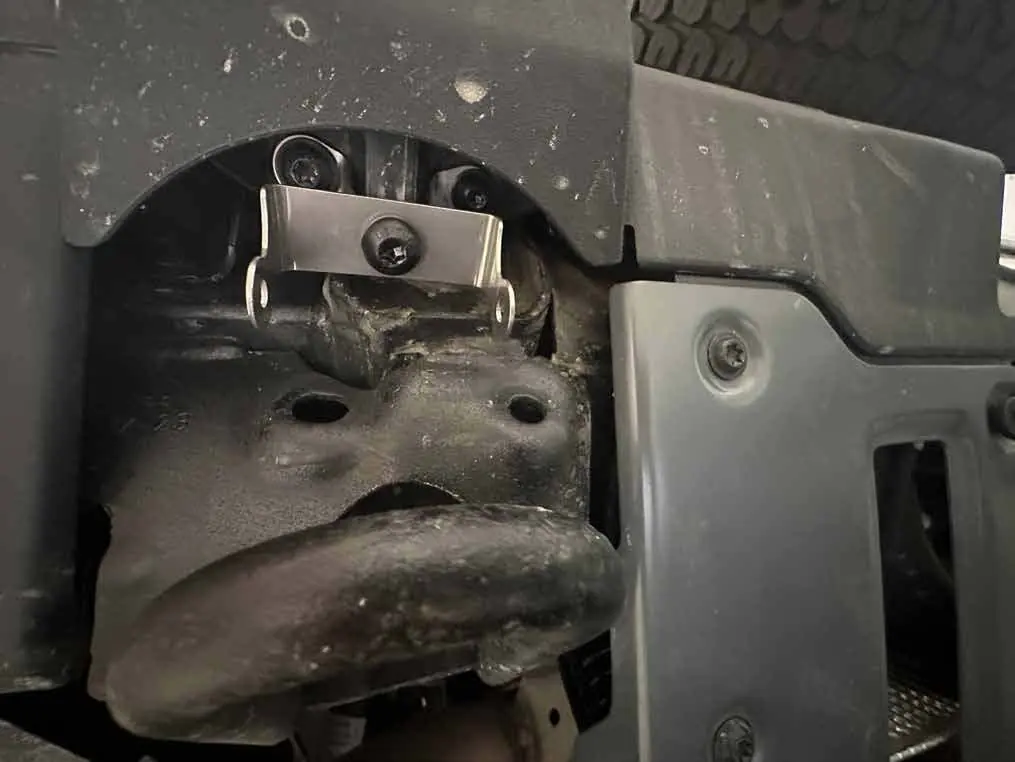

- Befestigen Sie die Halterung zuerst mit der mitgelieferten M8-Schraube und montieren Sie anschließend die Leuchte.
Kompatibilität und Empfehlungen
Die Halterung ist für Leuchten der Größe 2 Zoll x 3 Zoll ausgelegt. Empfohlene Modelle sind:
- Baja Designs S2 Sport mit Work/Scene Clear Lens (Teilenummer 547806)
- Baja Designs S2 Sport mit Work/Scene Amber Lens (Teilenummer 547816)
Sicherheitshinweise
Beachten Sie bei der Nutzung von Leitner Designs Trägersystemen folgende Punkte:
- Die maximale Traglast beträgt 250 lbs (ca. 113 kg) im Gelände und 500 lbs (ca. 227 kg) auf der Straße. Diese Werte dürfen nicht überschritten werden und sind stets an die vom Fahrzeughersteller empfohlenen Grenzwerte anzupassen.
- Überprüfen Sie vor jeder Fahrt alle Knöpfe, Schrauben, Gurte und Schlösser auf festen Sitz sowie auf Anzeichen von Verschleiß oder Korrosion.
- Fahrten mit hoher Geschwindigkeit im Gelände können Schäden am Trägersystem und am Fahrzeug verursachen und sind nicht durch die Garantie abgedeckt.
- Beachten Sie lokale Gesetze bezüglich überstehender Ladung und die Gesamthöhe des Fahrzeugs bei der Durchfahrt von Garagen oder unter Brücken.
Garantie und Kontakt
Das Produkt hat eine zweijährige Garantie ab Kaufdatum auf Material- und Verarbeitungsfehler. Bei Garantieansprüchen kontaktieren Sie bitte den Kundendienst unter 949-395-3049 oder per E-Mail an [email protected].
Herstellerinformationen
Leitner Designs
Praktische Hilfe
Typische Probleme
Schäden durch Geländefahrten
Vermeiden Sie Fahrten mit hoher Geschwindigkeit im Gelände, da dies das Trägersystem und das Fahrzeug beschädigen kann und nicht von der Garantie abgedeckt ist.
Lockere Befestigungen
Überprüfen Sie regelmäßig alle Schrauben, Knöpfe und Schlösser auf festen Sitz und Anzeichen von Korrosion oder Ermüdung.
Vor der Verwendung
- Prüfen Sie, ob die maximale Traglast des Fahrzeugs nicht überschritten wird.
- Stellen Sie sicher, dass alle Schrauben und Schlösser fest angezogen sind.
- Kontrollieren Sie die Ladung an Zwischenstopps auf sicheren Halt.
- Stellen Sie sicher, dass keine Schlösser oder Knöpfe in offener Position verbleiben.
- Prüfen Sie die Kompatibilität der Leuchten (empfohlen 2x3 Zoll).
Technische Daten in der Praxis
- M8 x 14 Schraube
- Mitgeliefertes Befestigungselement zur Montage der Leuchte an der Halterung.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Position der M6-Schrauben unter den Abschlepphaken, die für die Montage entfernt werden müssen.
- Die Bilder verdeutlichen die korrekte Ausrichtung der Halterung bei der Installation.
Modellkompatibilität
- Geeignet für die meisten Leuchten der Größe 2 Zoll x 3 Zoll.
- Empfohlene Leuchten: Baja Designs S2 Sport (Clear oder Amber Lens).
