Montageanleitung für Leitner 00-20LJCH-1809 20L Jerry Can Holder
Erfahren Sie, wie Sie den Leitner 00-20LJCH-1809 20L Jerry Can Holder montieren und sicher verwenden. Diese Anleitung enthält Installationsschritte, Werkzeuganforderungen und wichtige Sicherheitshinweise für den Offroad-Einsatz.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Montageanleitung beschreibt die Installation und sichere Verwendung des Leitner 20L Jerry Can Holders (Modell 00-20LJCH-1809). Die Installation erfordert grundlegende Kenntnisse im Umgang mit Handwerkzeugen und dauert etwa 1 Stunde. Der Schwierigkeitsgrad wird mit 2 (Anfänger) bewertet.
Benötigtes Werkzeug
- Drehmomentschlüssel
- T40 Torx-Bit-Einsatz
- 13mm Schraubenschlüssel
Montage
Vor der Montage: Legen Sie eine große Fläche mit Teppich oder Decken aus, um Kratzer an den Teilen zu vermeiden. Ziehen Sie die Schrauben nicht zu fest an. Alle 8mm-Schrauben sollten mit 16 ft-lb angezogen werden.
- Entfernen Sie das Side Kick-Panel für die Installation.
- Befestigen Sie den Jerry Can Holder mit den 8 mitgelieferten M8x20-Schrauben und 8 M8-Sicherungsmuttern an der Side Kick-Platte.
Sicherung des Kanisters
Stellen Sie sicher, dass der Haken des Haltegurts vollständig eingerastet ist, bevor Sie den Verschluss sichern. Der Verschluss muss individuell an Ihren Kanister angepasst werden, da dies ab Werk nicht voreingestellt ist.
Nutzungsrichtlinien
Beachten Sie unbedingt die Gewichtsbeschränkungen:
- Offroad: Maximal 150 lbs (ca. 68 kg).
- Onroad: Maximal 300 lbs (ca. 136 kg).
Diese Grenzwerte sind untergeordnet gegenüber den Empfehlungen des Fahrzeugherstellers. Es gilt immer der niedrigere Wert. Überprüfen Sie vor jeder Fahrt alle Knöpfe, Schrauben, Gurte und Schlösser auf festen Sitz und Verschleiß.
Garantie
Das Produkt hat eine Garantie von zwei Jahren ab Kaufdatum auf Material- und Verarbeitungsfehler bei normalem Gebrauch und ordnungsgemäßer Wartung. Bei Garantieansprüchen wenden Sie sich bitte an den Kundendienst unter 949-395-3049 oder per E-Mail an [email protected].
Herstellerinformationen
Leitner Designs
Praktische Hilfe
Typische Probleme
Schrauben zu fest angezogen
Alle 8mm-Schrauben müssen mit einem Drehmoment von 16 ft-lb angezogen werden.
Verschluss passt nicht zum Kanister
Der Verschluss ist ab Werk nicht voreingestellt und muss individuell an Ihren Kanister angepasst werden.
Beschädigung durch Offroad-Fahrt
Hochgeschwindigkeitsfahrten im Gelände können das Rack beschädigen; dies ist nicht durch die Garantie abgedeckt.
Vor der Verwendung
- Prüfen Sie, ob alle Knöpfe, Schrauben, Gurte und Schlösser fest sitzen.
- Stellen Sie sicher, dass der Haltegurt-Haken vollständig eingerastet ist.
- Überprüfen Sie die Gewichtsbeschränkungen (150# Offroad / 300# Onroad).
- Stellen Sie sicher, dass das Side Kick-Panel korrekt montiert ist.
- Prüfen Sie die Ladung bei Zwischenstopps auf festen Sitz.
Technische Daten in der Praxis
- Max. Last Offroad
- 150 lbs (ca. 68 kg) - darf nicht überschritten werden.
- Max. Last Onroad
- 300 lbs (ca. 136 kg) - darf nicht überschritten werden.
- Anzugsdrehmoment
- 16 ft-lb für alle 8mm-Schrauben.
Abbildungen und Diagramme

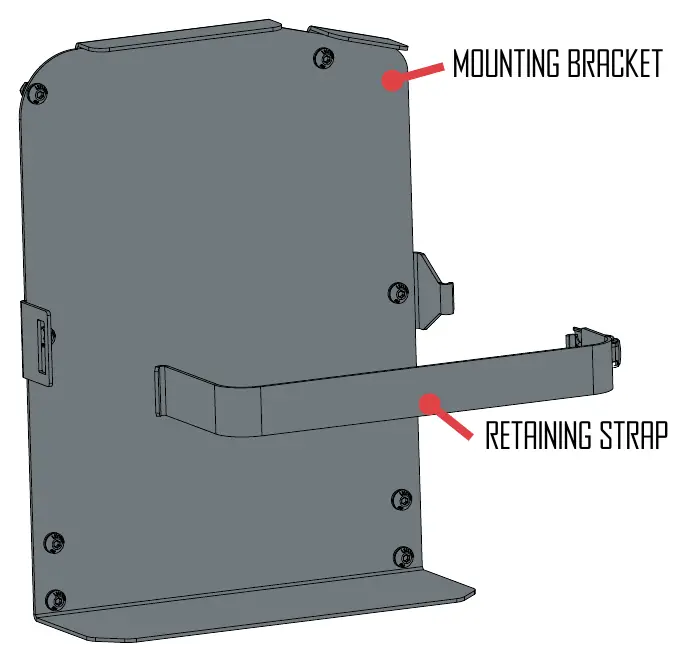

- Die Montageübersicht zeigt die Position der Montagehalterung und des Haltegurts.

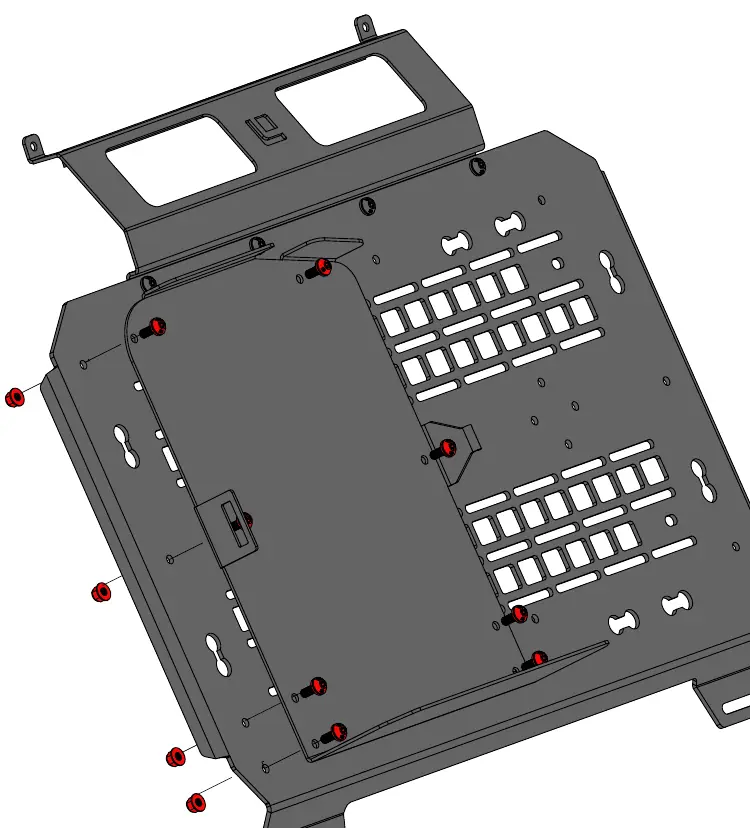

- Die Installationsansicht zeigt die Verschraubung des Halters an der Side Kick-Platte.

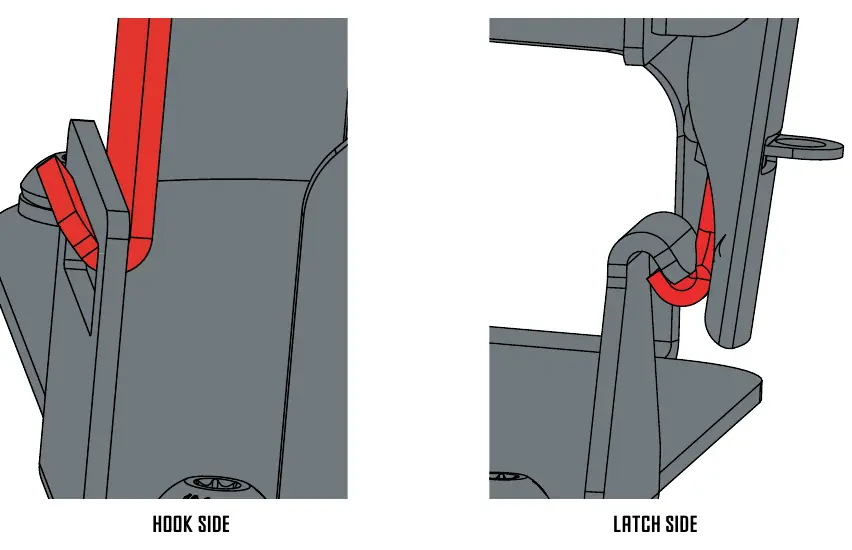

- Die Sicherungsansicht zeigt die korrekte Positionierung des Haken- und Verschluss-Systems.
Modellkompatibilität
- Prüfen Sie immer den aktuellen Fit Guide, bevor Sie Zubehör für ein neues Fahrzeug erwerben.
- Die maximale Last des Trägers ist immer untergeordnet gegenüber der vom Fahrzeughersteller empfohlenen maximalen Dachlast.
