Bedienungsanleitung für Laguna Pressure-Flo Teichfilter

Wichtige Informationen aus der Anleitung

Der Laguna Pressure-Flo ist ein Druckfilter mit integriertem UV-C-Klärer für Gartenteiche. Er bietet mechanische und biologische Filterung. Die Anleitung enthält wichtige Sicherheitshinweise, insbesondere zum Umgang mit UV-C-Strahlung und elektrischen Anschlüssen. Das Gerät ist wetterfest, aber nicht untertauchbar.

Produktbeschreibung

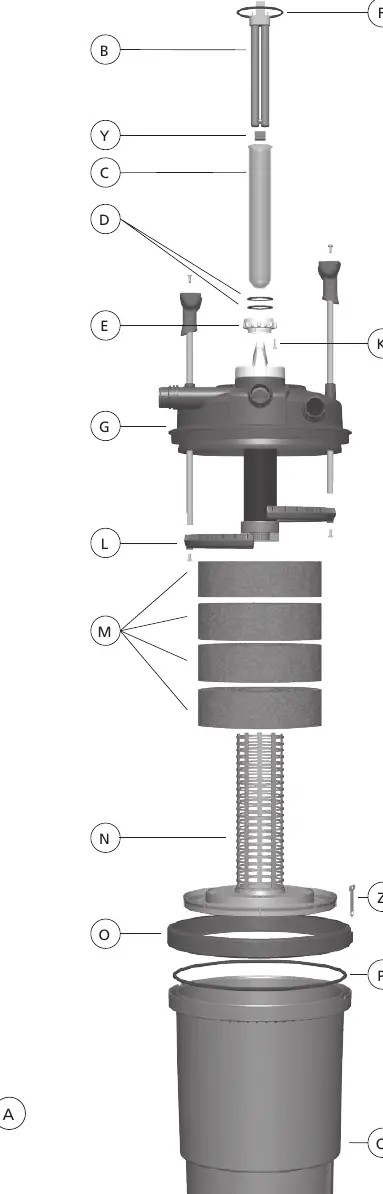

Der Filter besteht aus einem Filtergehäuse, einem UV-C-Kopf mit Lampe und Quarzröhre, Schaumstofffiltern und einem Rückspülsystem. Die wichtigsten Komponenten sind:

• UV-C-Kopf (A) mit UV-C-Lampe (B) und Quarzröhre (C).
• Reinigungshebel (S) zur Betätigung des Rückspülsystems.
• Ventil zur Steuerung der Betriebsart (V) zum Umschalten zwischen Filter- und Abflussbetrieb.
• Reinigungsanzeige (U) zur Überwachung des Verschmutzungsgrades.

Installation

Wählen Sie einen stabilen, waagerechten Standort, der vor Überschwemmungen geschützt ist und mindestens 1 Meter vom Teichrand entfernt liegt. Der Filter kann oberirdisch oder eingegraben installiert werden (Deckelklammer muss mindestens 5 cm über dem Boden liegen).

Schlauchverbindungen

Verwenden Sie die mitgelieferten Universal-Click-Fit-Kupplungen. Schneiden Sie ungenutzte, kleinere Schlauchenden ab, um den Durchfluss nicht zu behindern. Schließen Sie den Einlass (X) an die Pumpe und den Auslass (W) an den Teich an. Der Abfluss (T) wird für das Rückspülsystem verwendet und muss im normalen Filterbetrieb mit der Dichtungskappe (I) verschlossen sein.

Inbetriebnahme

Führen Sie vor dem ersten Anschluss an das Stromnetz einen Filter-Nässe-Test durch. Installieren Sie den Filter, schließen Sie die Pumpe an und lassen Sie diese 24 Stunden laufen, um auf Lecks zu prüfen. Erst wenn alles dicht ist, schließen Sie die UV-C-Lampe an.

Betrieb und Rückspülsystem

Das Rückspülsystem ermöglicht eine schnelle Reinigung der Schaumstofffilter, ohne das Gerät öffnen zu müssen. Wenn die Reinigungsanzeige (U) einen hohen Verschmutzungsgrad anzeigt:

1. Pumpe ausschalten.
2. Dichtungskappe vom Abfluss (T) entfernen und Abflussschlauch anschließen.
3. Ventil (V) auf Abflussbetrieb stellen.
4. Pumpe einschalten.
5. Reinigungshebel (S) mehrmals auf und ab bewegen, bis klares Wasser aus dem Abfluss kommt.
6. Pumpe ausschalten, Ventil (V) zurück auf Filterbetrieb stellen und Abfluss (T) wieder verschließen.

Wartung und Reinigung

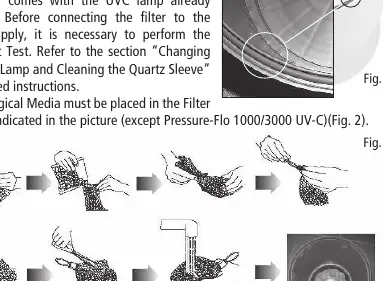

Bei Bedarf müssen die Schaumstofffilter (M) und das biologische Medium manuell gereinigt werden. Schalten Sie dazu die UV-C-Lampe und die Pumpe aus, trennen Sie die Schläuche und öffnen Sie die Deckelklammer (O). Reinigen Sie die Teile nur mit Teichwasser, niemals mit Seife oder Reinigungsmitteln.

Wechsel der UV-C-Lampe

Die UV-C-Lampe (B) sollte jährlich gewechselt werden. Zum Wechseln den UV-C-Kopf (A) abschrauben, die Quarzröhre (C) vorsichtig entfernen und die Lampe austauschen. Achten Sie darauf, dass alle Dichtungen (O-Ringe) beim Zusammenbau korrekt sitzen.
