Bedienungsanleitung für ölfreien Kompressor Hyundai HYC...

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die ölfreien Kompressoren der Hyundai HYC-Serie (HYC 14208LMS, HYC 18225LMS, HYC 30350LMS). Sie dient als Leitfaden für die sichere Inbetriebnahme, den Betrieb und die regelmäßige Wartung. Beachten Sie, dass diese Geräte nicht für den professionellen Dauerbetrieb ausgelegt sind und eine maximale Einschaltdauer von 15-20 Minuten pro Stunde nicht überschreiten sollten.

Produktbeschreibung

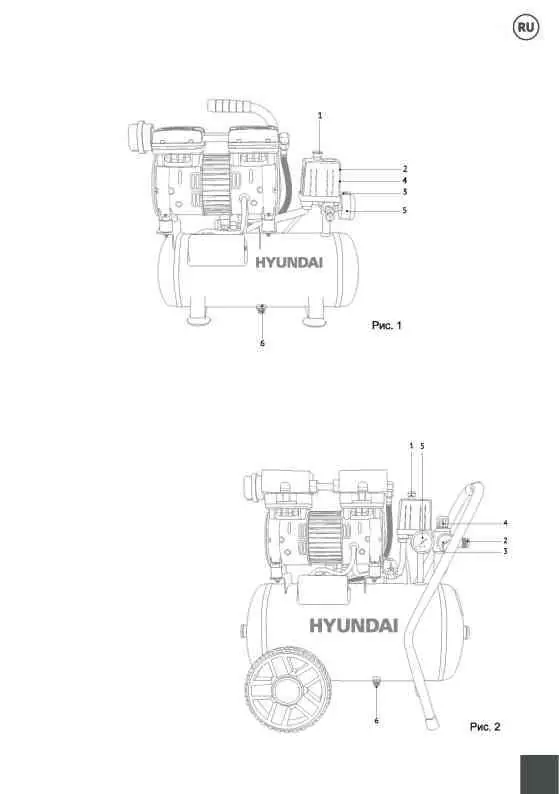

Die Kompressoren sind ölfreie, elektromechanische Geräte zur Erzeugung von Druckluft für Werkzeuge und pneumatische Anwendungen. Sie zeichnen sich durch einen leisen Betrieb und saubere Druckluft aus, da kein Öl im Kurbelgehäuse verwendet wird. Die Druckregelung erfolgt automatisch.

Montage

• Räder: Montieren Sie die Transporträder gemäß Abbildung 4 am Kompressor.
• Luftfilter: Befestigen Sie das Gehäuse des Luftfilters (A) am Zylinderkopf des Kompressors (Abbildung 5).

Inbetriebnahme

Vor der ersten Inbetriebnahme und vor jedem Gebrauch sind folgende Schritte durchzuführen:

1. Stellen Sie den Kompressor auf eine stabile, ebene Fläche mit mindestens 50 cm Abstand zu Wänden.
2. Öffnen Sie das Kondensatablassventil unter dem Kessel, um eventuelle Feuchtigkeit abzulassen, und schließen Sie es anschließend wieder.
3. Verbinden Sie den Kompressor mit den gewünschten Druckluftverbrauchern.
4. Schalten Sie das Gerät über den Schalter am Druckregler ein.
5. Lassen Sie den Kompressor bei der ersten Inbetriebnahme oder nach längerer Standzeit 10 Minuten im Leerlauf laufen, um die Schmierung der Komponenten zu gewährleisten.

Betrieb

Der Kompressor schaltet automatisch ab, wenn der maximale Druck (8 bar) erreicht ist, und schaltet sich wieder ein, wenn der Druck um ca. 2 bar abfällt. Zum Ausschalten drücken Sie den Schalter am Druckregler in die Aus-Position und ziehen Sie erst danach den Netzstecker.

Wartung

• Vor jedem Gebrauch: Kondensat aus dem Kessel ablassen, Dichtheit prüfen.
• Wöchentlich: Luftfilter prüfen, reinigen oder bei Bedarf ersetzen. Eingangs- und Ausgangsdruck prüfen.
• Monatlich: Sicherheitsventil auf Funktion prüfen, reinigen oder ersetzen.
• Vierteljährlich: Zylinderkopfschrauben nachziehen, Ventilblock prüfen und reinigen.

Fehlerbehebung

Bei Leistungsabfall prüfen Sie den Luftfilter und die Schlauchverbindungen auf Undichtigkeiten. Bei Überhitzung und Abschaltung reduzieren Sie die Last und prüfen Sie die Belüftung. Bei Problemen mit dem Anlauf prüfen Sie die Stromversorgung.

Sicherheit

Verwenden Sie das Gerät nur in gut belüfteten Räumen bei Temperaturen zwischen +5°C und +40°C. Tragen Sie bei der Arbeit eine Schutzbrille. Das Gerät darf nicht in explosionsgefährdeten Bereichen oder bei Regen betrieben werden. Lassen Sie den Kompressor niemals unbeaufsichtigt, während er am Stromnetz angeschlossen ist.
