Bedienungsanleitung für Kickass 12V FHD Outdoor Cinema Smart Projektor
Schnellstartanleitung und Benutzerhandbuch für den Kickass 12V FHD Outdoor Cinema Smart Projektor. Erfahren Sie alles über Installation, Konfiguration, WLAN-Verbindung, Bildschirmspiegelung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Kickass 12V FHD Outdoor Cinema Smart Projektor ist ein vielseitiges Gerät für den mobilen Einsatz. Für den Betrieb ist eine stabile 12V DC-Stromquelle (mindestens 6A) erforderlich. Bei Verwendung einer AC-Quelle muss ein geeigneter Adapter (12V/6A mit 5525-Stecker) genutzt werden. Der Projektor verfügt über eine automatische Fokus- und Trapezkorrektur, die beim Einschalten aktiviert wird. Achten Sie darauf, die Belüftungsöffnungen nicht zu verdecken, um Überhitzung zu vermeiden.
Produktübersicht
Der Projektor ist mit einem Gimbal-Standfuß ausgestattet, der eine einfache Ausrichtung ermöglicht. Auf der Rückseite befinden sich Anschlüsse für HDMI, USB und Audio-Ausgang. Die Steuerung erfolgt über die mitgelieferte Fernbedienung, die Tasten für Fokus, Lautstärke, Menü und Quellenwahl bietet.
Installation
Es gibt drei Möglichkeiten, den Projektor aufzustellen:
- Freistehend: Auf einer stabilen, ebenen Fläche platzieren.
- Stativ: Mit einem kompatiblen Stativ über das Gewinde an der Unterseite verschrauben.
- Deckenmontage: Mit einer geeigneten Halterung (1/4 Zoll Gewinde) kopfüber montieren. Nutzen Sie die Screen-Flip-Funktion auf der Fernbedienung, um das Bild zu drehen.
Erste Inbetriebnahme und Konfiguration
Nach dem Einschalten führt der Projektor automatisch eine Fokus- und Trapezkorrektur durch. Blockieren Sie während dieses Vorgangs nicht die Projektion. Über das Einstellungsmenü können Sie WLAN-Netzwerke verbinden, Bluetooth-Geräte koppeln und Datum/Uhrzeit einstellen. Der Projektor läuft mit einem Android-basierten System, das die Installation von Apps ermöglicht.
Verwendung des Projektors
Der Projektor kann auf vier Arten genutzt werden:
- HDMI: Als sekundärer Bildschirm für Laptops oder Konsolen.
- USB-Stick: Zur Wiedergabe von Video-, Foto- oder Musikdateien (FAT32/exFAT).

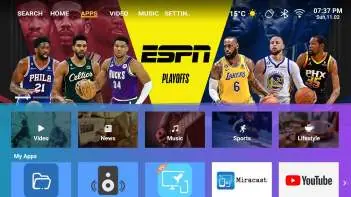

- Stand-alone: Nutzung der vorinstallierten Apps wie Netflix oder YouTube.
- Bildschirmspiegelung: Über Miracast (Android) oder iOSCast (Apple).
Fehlerbehebung
Bei Problemen prüfen Sie zuerst die Stromversorgung und die Kabelverbindungen. Wenn das Bild unscharf ist, nutzen Sie die Fokus-Tasten auf der Fernbedienung. Bei Verbindungsproblemen mit WLAN oder Bluetooth starten Sie die Geräte neu. Stellen Sie sicher, dass USB-Sticks korrekt formatiert sind.
Wartung und Sicherheit
Reinigen Sie die Linse nur mit dem mitgelieferten Mikrofasertuch. Verwenden Sie keine scharfen Reinigungsmittel. Lassen Sie das Gerät vor dem Verstauen in der wasserabweisenden Tasche vollständig abkühlen.
Praktische Hilfe
Typische Probleme
Projektor schaltet sich nicht ein
Überprüfen Sie die Kabelverbindung (DC 5525) und die Stromquelle. Stellen Sie sicher, dass das Netzteil mindestens 12V/6A liefert.
Kein Ton
Erhöhen Sie die Lautstärke, prüfen Sie, ob das Gerät stummgeschaltet ist, oder überprüfen Sie die Bluetooth-Verbindung zu externen Lautsprechern.
Bild ist unscharf
Verwenden Sie die Fokus-Tasten auf der Fernbedienung oder aktivieren Sie den automatischen Fokus in den Einstellungen.
USB-Stick wird nicht erkannt
Stellen Sie sicher, dass der USB-Stick im Format FAT32 oder exFAT formatiert ist. NTFS wird nicht unterstützt.
Vor der Verwendung
- Legen Sie die AAA-Batterien in die Fernbedienung ein.
- Stellen Sie den Projektor auf eine stabile, ebene Fläche oder montieren Sie ihn auf einem Stativ.
- Stellen Sie sicher, dass keine Hindernisse zwischen Linse und Projektionsfläche sind.
- Verbinden Sie den Projektor mit einer geeigneten 12V DC-Stromquelle oder einem AC-Adapter.
- Entfernen Sie die Schutzfolie von der Linse.
Technische Daten in der Praxis
- 1920 x 1080p
- Native Auflösung des Projektors für Full-HD-Inhalte.
- 500 ANSI Lumen
- Helligkeit des Projektors für die Bildwiedergabe.
Abbildungen und Diagramme
- Die Fernbedienung verfügt über Tasten für Fokus, Lautstärke, Quelle und Menünavigation.
- Die Rückseite enthält Anschlüsse für HDMI, USB und Audio-Ausgang.
Modellkompatibilität
- Unterstützt USB-Sticks im Format FAT32 oder exFAT (NTFS wird nicht erkannt).
- HDMI-Eingang unterstützt bis zu 4K, wird jedoch auf 1080p heruntergerechnet.
- Bildschirmspiegelung ist für iOS- und Android-Geräte verfügbar.
