Bedienungsanleitung für Hisense 120" Laser Cinema 120L5F
Schnelleinrichtung und Bedienungsanleitung für den Hisense 120" Laser Cinema 120L5F. Erfahren Sie mehr über Installation, Anschlüsse, Bildjustierung, Fernbedienung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet eine schnelle Einrichtung und grundlegende Bedienungshinweise für den Hisense 120" Laser Cinema 120L5F. Beachten Sie unbedingt die Sicherheitshinweise: Blockieren Sie niemals die Lüftungsöffnungen, da dies zu Überhitzung und Schäden führen kann. Halten Sie einen Mindestabstand von 20 cm an den Seiten und 10 cm an der Rückseite ein. Schauen Sie niemals direkt in die Laserlinse, da dies zu Augenschäden führen kann.
Lieferumfang
- Laser Cinema Gerät
- Fernbedienung mit AAA-Batterien
- Handschuhe für die Handhabung
- Netzkabel
- Einstellschlüssel für die Standfüße
- USB-Verlängerungskabel
- Schnellstartanleitung und Garantiekarte
- Reinigungsset für die Linse
Geräteübersicht

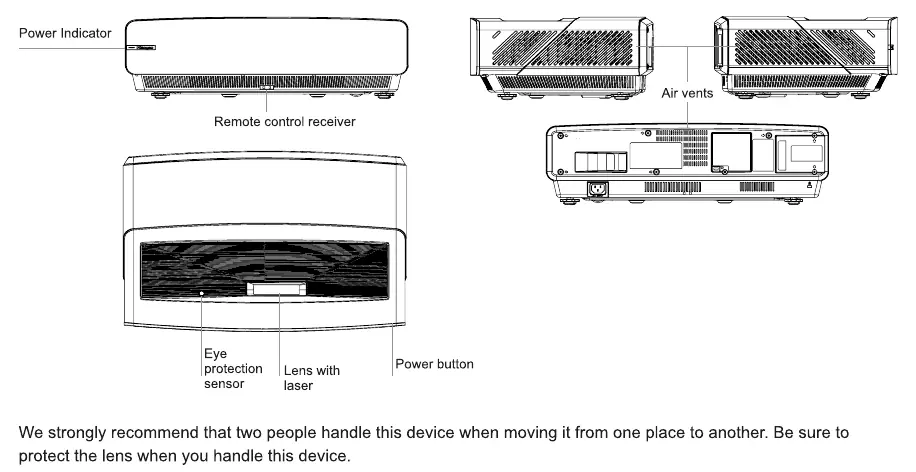

Das Gerät verfügt über eine Laserlinse mit Augenschutzsensor, einen Ein-/Ausschalter und einen Empfänger für die Fernbedienung. Auf der Rückseite befinden sich diverse Anschlüsse, darunter HDMI-Eingänge, USB-Ports, LAN, AV-Eingang, Audio-Ausgang und Antennenanschlüsse.
Installation und Anschlüsse
Stellen Sie das Gerät auf eine ebene Fläche. Schließen Sie alle benötigten Kabel (HDMI, Antenne, LAN) an, bevor Sie das Gerät positionieren. Für die Netzwerkverbindung kann ein LAN-Kabel oder das integrierte WLAN genutzt werden. Achten Sie darauf, dass das Gerät an eine geerdete Steckdose angeschlossen wird.
Bildjustierung

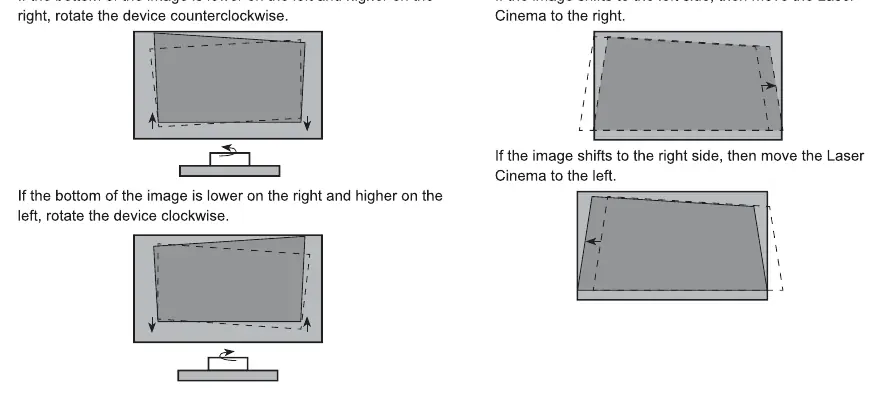

Das Gerät bietet eine automatische und manuelle geometrische Korrektur. Nutzen Sie die Einstellfüße an der Unterseite, um das Bild grob auszurichten. Für die Feinjustierung können Sie die geometrische Korrektur im Menü verwenden, um das Bild an die Leinwand anzupassen. Achten Sie darauf, dass das Bild parallel zur Leinwand ausgerichtet ist.
Fernbedienung

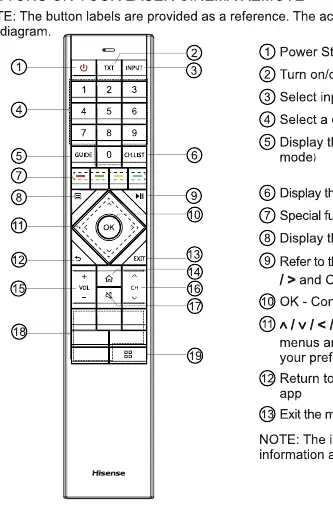

Die Fernbedienung ermöglicht die Steuerung aller Funktionen. Bei Bluetooth-Modellen muss die Fernbedienung gekoppelt werden (Taste gedrückt halten). Sollte die Fernbedienung nicht reagieren, prüfen Sie die Batterien und stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Gerät vorhanden sind.
Wartung und Pflege
Reinigen Sie das Gerät und die Linse nur mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Reinigungsmittel. Berühren Sie die Linse nicht mit den Fingern. Schalten Sie das Gerät vor der Reinigung aus und lassen Sie es abkühlen.
Fehlerbehebung
Bei Problemen schalten Sie das Gerät aus und wieder ein. Prüfen Sie bei fehlendem Bild oder Ton die Kabelverbindungen und die Eingangsquelle. Wenn das Bild verzerrt ist, führen Sie erneut eine geometrische Korrektur durch. Bei Problemen mit der Fernbedienung tauschen Sie die Batterien aus.
Technische Daten
Das Gerät bietet eine Auflösung von 3840 x 2160 (4K) und eine Bildschirmdiagonale von 120 Zoll. Die Leistungsaufnahme beträgt 350 W. Es unterstützt diverse Empfangssysteme (DVB-T/T2, DVB-C, DVB-S/S2) und verfügt über WLAN sowie Bluetooth-Konnektivität.
Praktische Hilfe
Typische Probleme
Kein Bild oder Ton
Prüfen Sie, ob das Netzkabel fest sitzt und das Gerät eingeschaltet ist. Überprüfen Sie die Eingangsquelle und die Kabelverbindungen.
Bild ist verzerrt
Führen Sie die geometrische Korrektur im Menü durch und stellen Sie sicher, dass das Gerät korrekt zur Leinwand ausgerichtet ist.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien, stellen Sie sicher, dass sie korrekt eingelegt sind, und führen Sie ggf. eine erneute Kopplung durch.
Gerät schaltet sich ab oder überhitzt
Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind und das Gerät genügend Freiraum zur Belüftung hat.
Vor der Verwendung
- Ausreichenden Belüftungsabstand (20 cm Seite, 10 cm Rückseite) sicherstellen
- Alle Kabel vor der endgültigen Positionierung anschließen
- Laserlinse nicht mit bloßen Händen berühren
- Gerät an eine geerdete Steckdose anschließen
- Batterien in die Fernbedienung einlegen
Technische Daten in der Praxis
- Leistungsaufnahme
- 350 W im Betrieb, maximal 0,5 W im Standby
- Bildschirmgröße
- Optimiert für 120 Zoll Diagonale
- Umgebungsbedingungen
- Betriebstemperatur 5°C - 40°C, Luftfeuchtigkeit 20% - 80%
Abbildungen und Diagramme
- Die Anschlüsse befinden sich auf der Rückseite des Geräts (HDMI, USB, LAN, Audio).
- Die Fernbedienung verfügt über Tasten für Menü, Eingangsquellen, Lautstärke und Kanäle.
- Die Belüftungsöffnungen befinden sich an den Seiten und müssen frei bleiben.
Modellkompatibilität
- Unterstützt HDMI-Eingänge für 4K-Signale.
- WLAN-Verbindung erfordert integrierten Adapter (keine externen USB-WLAN-Adapter unterstützt).
- CI+ Modul für verschlüsselte Kanäle erforderlich (regionabhängig).
