Bedienungsanleitung für ViewSonic X1/X2 Projektor

Schnelle Hilfe und Bedienungsanleitung für den ViewSonic X1/X2 Projektor. Erfahren Sie mehr über Installation, Anschlüsse, Menüeinstellungen, Firmware-Updates und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Corner Adj. (4-Ecken-Anpassung) Seite 33 DISPLAY Menü Seite 34 IMAGE Menü Seite 43 SYSTEM Menü Seite 56 Bluetooth-Verbindungsoptionen Seite 61 OTA Firmware-Update Seite 68

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet umfassende Informationen zur Installation, Bedienung und Wartung der ViewSonic X1 und X2 Projektoren. Bitte lesen Sie vor der Inbetriebnahme die Sicherheitshinweise sorgfältig durch, insbesondere die Anforderungen an die Belüftung (mindestens 50 cm Freiraum) und die Handhabung der heißen Lampe.

Installation und Montage

Der Projektor kann in verschiedenen Positionen installiert werden (Front, Front-Decke, Rück-Decke, Rück). Bei einer Deckenmontage wird dringend empfohlen, ein passendes Deckenhalterungs-Kit zu verwenden. Achten Sie bei der Montage auf die korrekte Schraubengröße (M4 x 8, maximale Länge 8 mm).

Anschlüsse

Der Projektor verfügt über diverse Anschlüsse, darunter HDMI 1 & 2 (HDCP 2.2), USB-C, Audio In/Out und RS-232. Stellen Sie sicher, dass die Kabel fest sitzen. Für eine stabile Stromversorgung in Ländern mit instabiler Spannung wird die Verwendung eines Spannungsstabilisators oder einer USV empfohlen.

Bedienung und Bildanpassung

Die Bildqualität kann über den Zoom-Ring und den Fokus-Ring feinjustiert werden. Bei schräger Projektion nutzen Sie die Keystone-Korrektur oder die 4-Ecken-Anpassung (Corner Adj.), um ein rechteckiges Bild zu erhalten. Die Steuerung erfolgt über die Tasten am Gerät oder die Fernbedienung.

Corner Adj. (4-Ecken-Anpassung)
Corner Adj. (4-Ecken-Anpassung)

Das On-Screen-Display (OSD) ermöglicht detaillierte Einstellungen in den Bereichen:

DISPLAY Menü
DISPLAY Menü

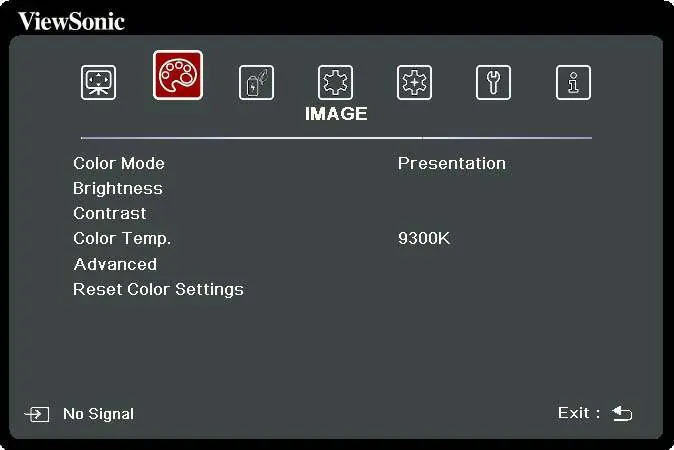

IMAGE Menü
IMAGE Menü

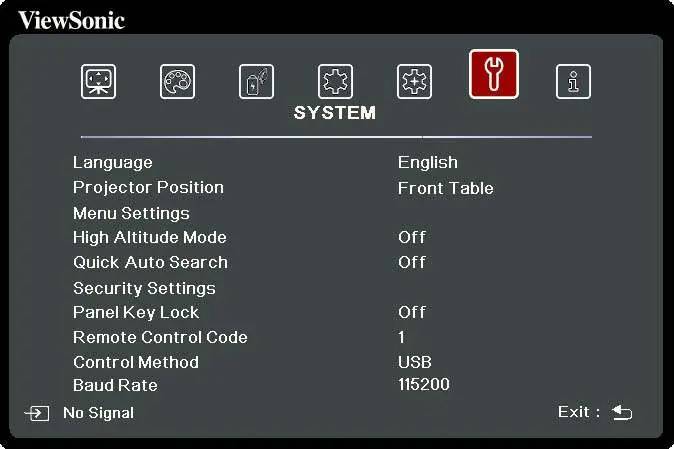

SYSTEM Menü
SYSTEM Menü
  • DISPLAY: Seitenverhältnis, Keystone, Zoom, OverScan.
  • IMAGE: Farbmodus, Helligkeit, Kontrast, Farbtemperatur.
  • POWER MANAGEMENT: Auto Power On, Smart Energy, Sleep Timer.
  • BASIC: Audioeinstellungen, Präsentationstimer, Testbilder.
  • ADVANCED: HDR, 3D-Einstellungen, Lichtquellen-Modus.
  • SYSTEM: Sprache, Projektorposition, Sicherheitseinstellungen, Firmware-Update.

Smart System

Das integrierte Smart System bietet Zugriff auf Apps, Bluetooth-Verbindungen und Screen Mirroring. Firmware-Updates können online oder über ein USB-Gerät durchgeführt werden. Achten Sie darauf, die Stromversorgung während des Update-Vorgangs nicht zu unterbrechen.

Bluetooth-Verbindungsoptionen
Bluetooth-Verbindungsoptionen
OTA Firmware-Update
OTA Firmware-Update

Wartung

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie für die Linse bei Bedarf Druckluft oder spezielles Linsenreinigungspapier. Vermeiden Sie aggressive Reinigungsmittel wie Alkohol oder Ammoniak.

Praktische Hilfe

Typische Probleme

Projektor lässt sich nicht einschalten

Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist. Wenn der Projektor noch heiß ist, warten Sie, bis der Kühlvorgang abgeschlossen ist.

Kein Bild

Stellen Sie sicher, dass das Videokabel korrekt angeschlossen ist und die Quelle eingeschaltet ist. Wählen Sie die richtige Eingangsquelle mit der Source-Taste.

Bild ist unscharf

Drehen Sie am Fokus-Ring, um die Schärfe anzupassen. Überprüfen Sie, ob Projektor und Leinwand korrekt ausgerichtet sind.

Fernbedienung funktioniert nicht

Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Sensor sind (max. 8 m Abstand). Prüfen Sie die Batterien.

Bluetooth-Verbindung schlägt fehl

Führen Sie im Menü 'Settings > System > Reset options' einen Reset für Wi-Fi/Bluetooth durch, während die Eingangsquelle auf SMART SYSTEM steht.

Vor der Verwendung

  • Stellen Sie sicher, dass das Netzkabel fest sitzt.
  • Prüfen Sie, ob die Belüftungsöffnungen frei sind (mind. 50 cm Abstand).
  • Stellen Sie den Projektor auf eine stabile, ebene Fläche.
  • Entfernen Sie die Objektivkappe vor dem Einschalten.
  • Stellen Sie sicher, dass die Fernbedienung mit frischen AAA-Batterien bestückt ist.

Technische Daten in der Praxis

Throw Ratio (X1)
1.15 - 1.5 (Projektionsverhältnis für die Bildgröße).
Throw Ratio (X2)
0.69 - 0.83 (Kurzdistanz-Projektionsverhältnis).

Abbildungen und Diagramme

  • Die Anschlüsse befinden sich auf der Rückseite: Audio In/Out, RS-232, HDMI 1 & 2, USB-C und USB-A (5V/1A).
  • Die Fernbedienung bietet dedizierte Tasten für das Smart System, Lautstärke und Menüführung.
  • Die 4-Ecken-Anpassung (Corner Adj.) erlaubt die manuelle Korrektur der Bildform.

Modellkompatibilität

  • Die CEC-Funktion zur synchronisierten Steuerung hängt vom angeschlossenen Gerät ab.
  • Die AUDIO IN-Buchse funktioniert nur bei DVI-D-Signalen.
  • Firmware-Updates über USB erfordern ein FAT32-formatiertes Laufwerk.
