Kurzanleitung für Hisense 120L5H Laser TV
Erfahren Sie, wie Sie Ihren Hisense 120L5H Laser TV schnell und sicher einrichten. Diese Kurzanleitung enthält Schritte zur Montage, Bildanpassung, Fernbedienungseinrichtung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung unterstützt Sie bei der Inbetriebnahme Ihres Hisense 120L5H Laser TV. Bitte beachten Sie, dass für den Transport des Geräts zwei Personen empfohlen werden, um Schäden zu vermeiden. Achten Sie besonders auf die Belüftungsanforderungen und die Sicherheitshinweise bezüglich des Lasers.
Sicherheitshinweise
- Laser-Sicherheit: Schauen Sie niemals direkt in die Linse, wenn das Gerät eingeschaltet ist. Das Gerät ist ein Laserprodukt der Klasse 1.
- Belüftung: Blockieren Sie niemals die Lüftungsschlitze. Halten Sie einen Mindestabstand von 20 cm an den Seiten und 5 cm nach oben ein.
- Umgebung: Stellen Sie das Gerät nicht in engen, geschlossenen Räumen auf. Vermeiden Sie Feuchtigkeit und Hitzequellen.
- Wartung: Reinigen Sie die Linse nur mit einem sauberen Tuch oder professionellem Reinigungszubehör. Berühren Sie die Linse nicht mit den Fingern.
Installation und Aufstellung
Stellen Sie den Laser TV parallel zur Bildschirmoberfläche auf. Schließen Sie alle Kabel an, bevor Sie das Gerät positionieren. Schließen Sie das Netzkabel an eine Steckdose an und drücken Sie die POWER-Taste.
Anschlüsse
Das Gerät verfügt über verschiedene Anschlüsse für externe Geräte:
- USB: Unterstützt USB-Speichersticks für Medienwiedergabe.
- HDMI: Anschluss für AV-Geräte wie DVD-Player, Set-Top-Boxen oder Spielkonsolen.
- Audio: Anschluss für externe Lautsprecher oder Audio-Verstärker.
- Antenne: Anschluss für VHF/UHF-Antennen.
Bildanpassung

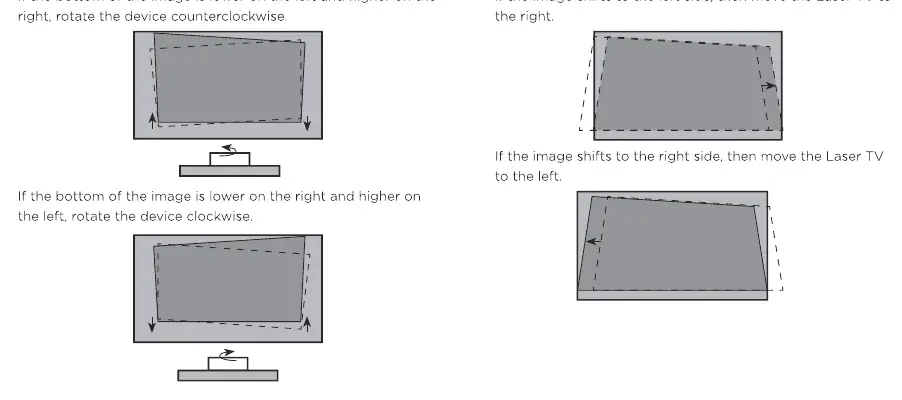

Wenn das Bild nicht perfekt auf den Bildschirm passt, nutzen Sie die geometrische Korrektur:
- Ausrichtung: Wenn das Bild schief ist, drehen Sie das Gerät leicht im oder gegen den Uhrzeigersinn.
- Höhenverstellung: Nutzen Sie die Standfüße, um die Ecken des Bildes anzupassen. Drehen Sie die Füße im Uhrzeigersinn, um die Höhe zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern.
- Abstand: Wenn das Bild zu breit oder zu schmal ist, bewegen Sie den Projektor näher an den Bildschirm oder weiter davon weg.

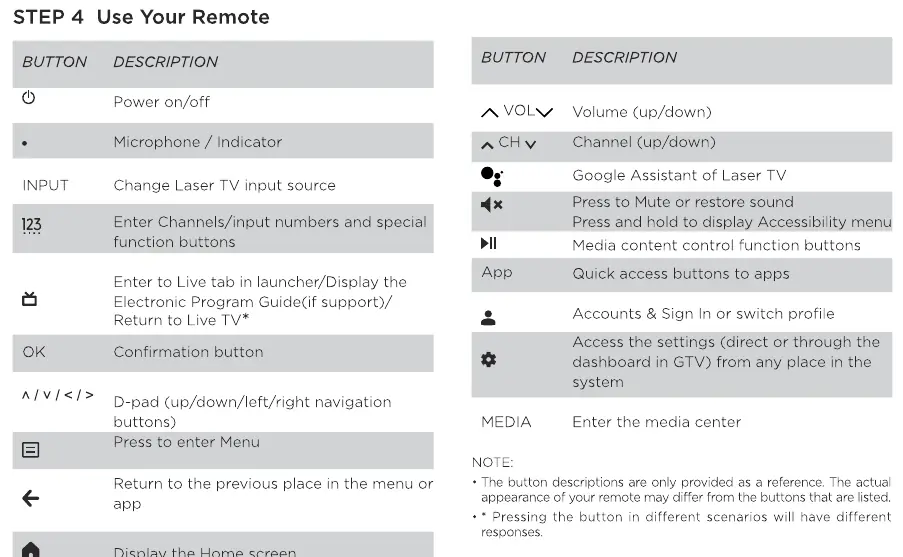

Fernbedienung
Um die Fernbedienung zu koppeln, halten Sie die Zurück-Taste und die Home-Taste gleichzeitig für mindestens 3 Sekunden gedrückt, während Sie sich innerhalb von 3 Metern zum Gerät befinden.
Fehlerbehebung
- Kein Bild oder Ton: Prüfen Sie, ob das Netzkabel fest sitzt und das Gerät eingeschaltet ist. Stellen Sie sicher, dass die richtige Eingangsquelle gewählt ist.
- Bild ist schwarz-weiß: Trennen Sie das Gerät für 60 Sekunden vom Stromnetz und starten Sie es neu.
- Klickgeräusche: Dies ist ein normales Betriebsgeräusch, das durch die Wärmeausdehnung des Gehäuses entsteht.
- Fernbedienung reagiert nicht: Prüfen Sie die Batterien und führen Sie den Kopplungsvorgang erneut durch.
Praktische Hilfe
Typische Probleme
Kein Bild oder Ton
Prüfen Sie die Stromversorgung, die Kabelverbindungen und ob die richtige Eingangsquelle am Gerät ausgewählt ist.
Bild ist schwarz-weiß
Trennen Sie das Gerät für 60 Sekunden vom Stromnetz und schließen Sie es wieder an.
Fernbedienung funktioniert nicht
Prüfen Sie, ob die Batterien korrekt eingelegt sind und führen Sie den Kopplungsvorgang (Zurück + Home Taste) erneut durch.
Klickgeräusche während des Betriebs
Dies ist normal und entsteht durch die Wärmeausdehnung des Gehäuses bei Temperaturänderungen.
Vor der Verwendung
- Stellen Sie sicher, dass zwei Personen das Gerät bewegen.
- Lassen Sie 20 cm Freiraum an den Seiten und 5 cm nach oben für die Belüftung.
- Entfernen Sie keine Schutzfolien von der Linse, bevor das Gerät korrekt positioniert ist.
- Prüfen Sie, ob die Batterien in der Fernbedienung korrekt eingelegt sind.
- Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht.
Technische Daten in der Praxis
- Bildschirmgröße
- Das Gerät ist für eine Diagonale von 120 Zoll optimiert.
- Stromverbrauch
- Das Gerät verbraucht im Betrieb ca. 350W.
- Betriebstemperatur
- Das Gerät sollte in einer Umgebung zwischen 5°C und 35°C betrieben werden.
Abbildungen und Diagramme
- Belüftungsdiagramm: Zeigt den erforderlichen Freiraum von 20 cm an den Seiten und 5 cm über dem Gerät zur Vermeidung von Überhitzung.
- Geometrische Korrektur: Zeigt die Anpassung der Standfüße zur Ausrichtung des Bildes auf dem Bildschirm.
Modellkompatibilität
- USB-Anschlüsse unterstützen USB-Speichersticks für Medien.
- Unterstützt externe AV-Geräte über HDMI-Anschlüsse.
- Kompatibel mit externen Audio-Verstärkern über Audio-Ausgang.
