Bedienungsanleitung für Ground Zero GZIB 12SPL Subwoofer
Schnelle Hilfe für den Ground Zero GZIB 12SPL Subwoofer: Anschlussmöglichkeiten (1 Ohm / 4 Ohm), technische Daten, Leistungsbereiche und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Ground Zero GZIB 12SPL ist ein hochwertiger Bassreflex-Subwoofer der Iridium-Serie. Er verfügt über ein massives MDF-Gehäuse, einen strömungsoptimierten Basstunnel und eine verstärkte Papiermembran mit 3D-Wabenstruktur. Diese Anleitung dient der korrekten Inbetriebnahme und Verkabelung des Subwoofers.
Technische Daten
- Modell: GZIB 12SPL
- Belastbarkeit (SPL): 1000 Watt
- Belastbarkeit (RMS): 500 Watt
- Empfohlene Verstärkerleistung: 300 – 1000 W RMS (@ 1 Ohm oder 4 Ohm)
- Subwoofer-Durchmesser: 30 cm / 12 Zoll
- Impedanz: 2 x 2 Ohm
- Abmessungen: 56 x 38 x 36/26 cm
- Nettovolumen: 45 Liter
Anschlussmöglichkeiten
Der Subwoofer bietet zwei Konfigurationsmöglichkeiten für den Anschluss an einen Mono-Verstärker:

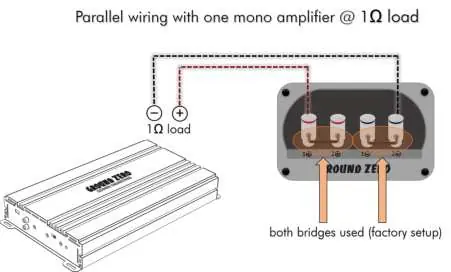

- Parallel-Verkabelung (1 Ohm Last): Beide Brücken werden verwendet (Werkszustand). Dies ermöglicht den Betrieb an einer 1 Ohm Last.
- Seriell-Verkabelung (4 Ohm Last): Eine Brücke wird in der mittleren Position platziert. Dies ermöglicht den Betrieb an einer 4 Ohm Last.
Sicherheitshinweise
Bitte beachten Sie folgende Sicherheitshinweise für den Betrieb:
- Gehörschutz: Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Gehörschäden führen.
- Verkehrssicherheit: Hohe Lautstärkepegel können die Wahrnehmung von Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken.
- Installation: Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unsachgemäße Installation oder Verwendung unter Wettbewerbsbedingungen entstehen.
- Entsorgung: Lautsprecher enthalten magnetisierte Metalle und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte nutzen Sie lokale Recyclingeinrichtungen.
Garantie
Die Gewährleistung entspricht der gesetzlichen Regelung. Defekte durch Überlastung, unsachgemäße Behandlung oder Teilnahme an Wettbewerben sind von der Gewährleistung ausgeschlossen. Für Rücksendungen ist der Originalkaufbeleg sowie eine Fehlerbeschreibung erforderlich.
Herstellerinformationen
Ground Zero GmbH
Praktische Hilfe
Typische Probleme
Kein Ton oder verzerrter Klang
Überprüfen Sie die Verkabelung (Parallel/Seriell) und stellen Sie sicher, dass der Verstärker innerhalb des empfohlenen Leistungsbereichs (300-1000W RMS) arbeitet.
Gefahr von Gehörschäden
Vermeiden Sie dauerhafte Pegel über 85 dB. Musikanlagen können Pegel von 130 dB oder mehr erreichen.
Vor der Verwendung
- Stellen Sie sicher, dass der Verstärker für die gewünschte Impedanz (1 Ohm oder 4 Ohm) geeignet ist.
- Prüfen Sie die Verkabelung am Terminal gemäß dem gewünschten Modus (Parallel oder Seriell).
- Stellen Sie sicher, dass das Gehäuse sicher im Fahrzeug befestigt ist.
- Prüfen Sie, ob der Verstärker innerhalb des empfohlenen Leistungsbereichs von 300-1000W RMS liegt.
Technische Daten in der Praxis
- Belastbarkeit (RMS)
- 500 Watt - Die dauerhafte Belastbarkeit, die der Verstärker liefern sollte.
- Empfohlene Verstärkerleistung
- 300 – 1000 W RMS - Der Leistungsbereich für optimalen Betrieb.
Abbildungen und Diagramme
- Parallel-Verkabelung: Beide Brücken am Terminal werden verwendet (Werkszustand), um eine 1 Ohm Last zu erreichen.
- Seriell-Verkabelung: Eine Brücke wird in der mittleren Position platziert, um eine 4 Ohm Last zu erreichen.
Modellkompatibilität
- Der Subwoofer ist für den Betrieb mit Mono-Verstärkern ausgelegt.
- Die Impedanz kann je nach Verkabelung zwischen 1 Ohm und 4 Ohm gewählt werden.
