Bedienungsanleitung für iTECHWORLD 12V Mini Power Box
Erfahren Sie, wie Sie die iTECHWORLD 12V Mini Power Box installieren und sicher betreiben. Diese Anleitung enthält technische Daten, Installationsschritte und Wartungshinweise für Ihr 12V-Stromverteilungssystem.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die iTECHWORLD 12V Mini Power Box ist eine vorverkabelte Stromverteilungslösung für 12V-Zubehör in Fahrzeugen wie Geländewagen, Wohnwagen oder Anhängern. Diese Anleitung beschreibt die Installation, die technischen Spezifikationen und die Wartung des Geräts.
Produktbeschreibung
Das Gerät dient als zentraler 12V-Steuerkasten. Es verfügt über:
- 4 x USB-Anschlüsse
- 1 x Typ-C-Anschluss
- 1 x QC3.0-Anschluss
- 3 x Zigarettenanzünder-Buchsen
- LED-Voltmeter und LED-Licht
- 2 x Schnellanschlussstecker (Input/Output)
Technische Daten
- Maximale Gesamtstromstärke: 50A
- Sicherung für Zigarettenanzünder-Buchsen: 30A
- Betriebstemperatur: -5 bis 45 Grad Celsius
- Gewicht: 845g
- Abmessungen: 10 x 23,3 x 6 cm
Installation
Die Installation sollte idealerweise durch einen qualifizierten Autoelektriker erfolgen.
- Wählen Sie eine ebene Fläche für die Montage.
- Befestigen Sie das Gerät mit M4-Schrauben. Achten Sie darauf, die Schrauben nur von Hand festzuziehen, um das Gehäuse nicht zu beschädigen.
- Schließen Sie die 12V-Stromversorgung über den Schnellanschlussstecker an. Dies kann eine permanente Verbindung zur Batterie oder ein Verlängerungskabel sein.
Sicherheitshinweise
- Trennen Sie vor allen Arbeiten an der Elektrik die Stromquelle (z. B. Autobatterie).
- Halten Sie Kinder und Haustiere vom Steuerkasten fern.
- Setzen Sie das Gerät nicht direkter Nässe aus.
- Sorgen Sie für ausreichende Belüftung, um Hitzestau zu vermeiden.
Wartung und Sicherungswechsel
Sollte das Gerät nicht funktionieren, prüfen Sie die Verkabelung und den 12V-Schalter. Zum Wechseln einer durchgebrannten Sicherung:
- Demontieren Sie das Gerät von der Montagefläche.
- Lösen Sie die Schrauben, um das Gehäuse zu öffnen.
- Entnehmen Sie die defekte Sicherung und ersetzen Sie diese durch eine neue 30A-Sicherung.
Praktische Hilfe
Typische Probleme
Kein Strom am Panel
Prüfen Sie die Verkabelung und den 12V-Schalter. Testen Sie die Spannung mit einem 12V-Multimeter oder kontaktieren Sie einen Autoelektriker.
Vor der Verwendung
- Installationsbereich auf ebene Fläche prüfen.
- Stromquelle (Batterie) vor Arbeiten trennen.
- Sicherstellen, dass alle Kabel abgedeckt sind.
- Sicherstellen, dass die Belüftung nicht blockiert ist.
Technische Daten in der Praxis
- Maximaler Strom: 50A
- Die maximale Gesamtlast, die das Gerät verarbeiten kann.
- Sicherung: 30A
- Schutz für die 3 Zigarettenanzünder-Buchsen.
- Betriebstemperatur: -5 bis 45°C
- Zulässiger Temperaturbereich für den sicheren Betrieb.
Abbildungen und Diagramme

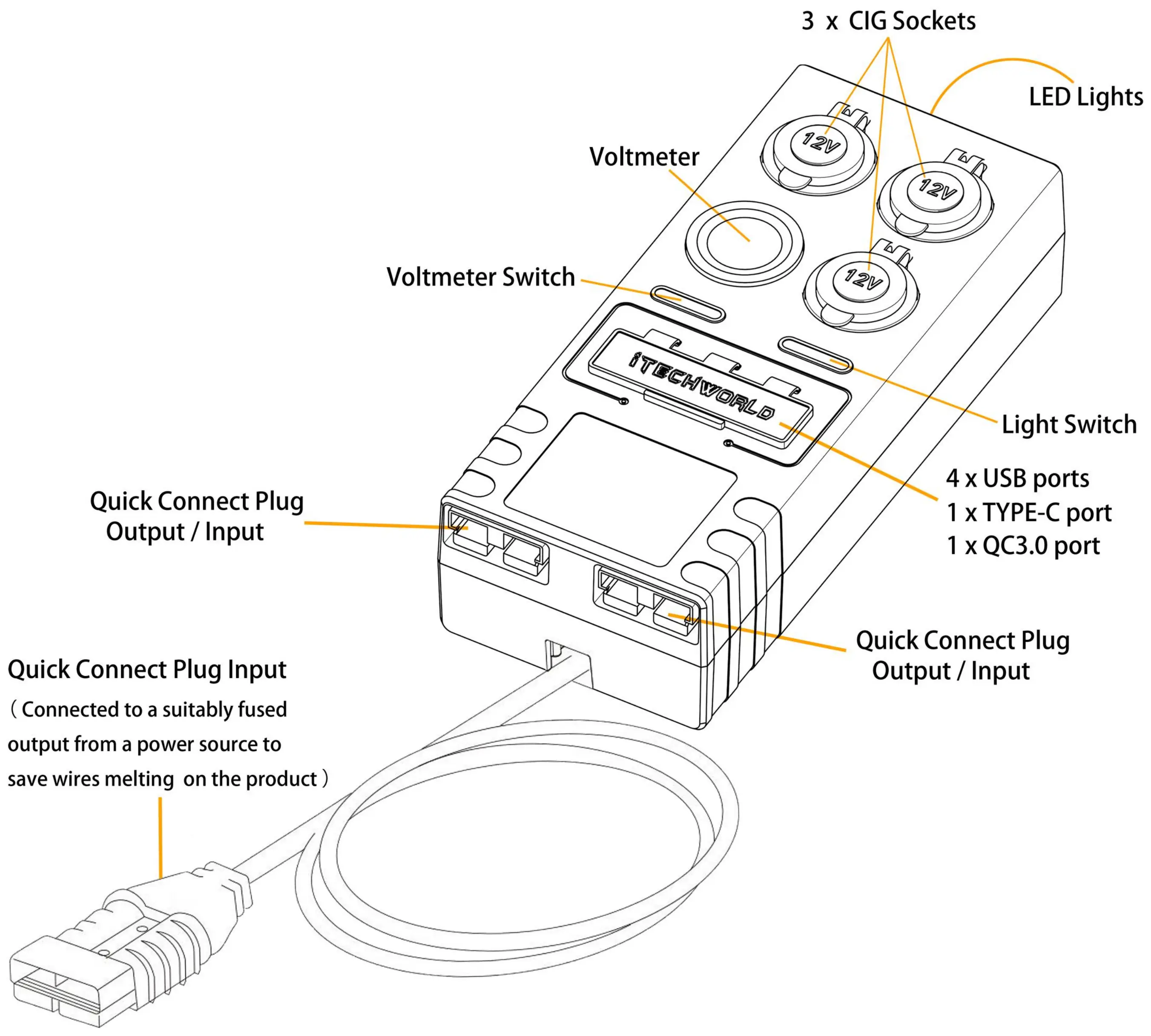

- Das Panel verfügt über einen Voltmeter-Schalter, Lichtschalter, USB-Anschlüsse, Typ-C-Anschluss, QC3.0-Anschluss und 3 Zigarettenanzünder-Buchsen.

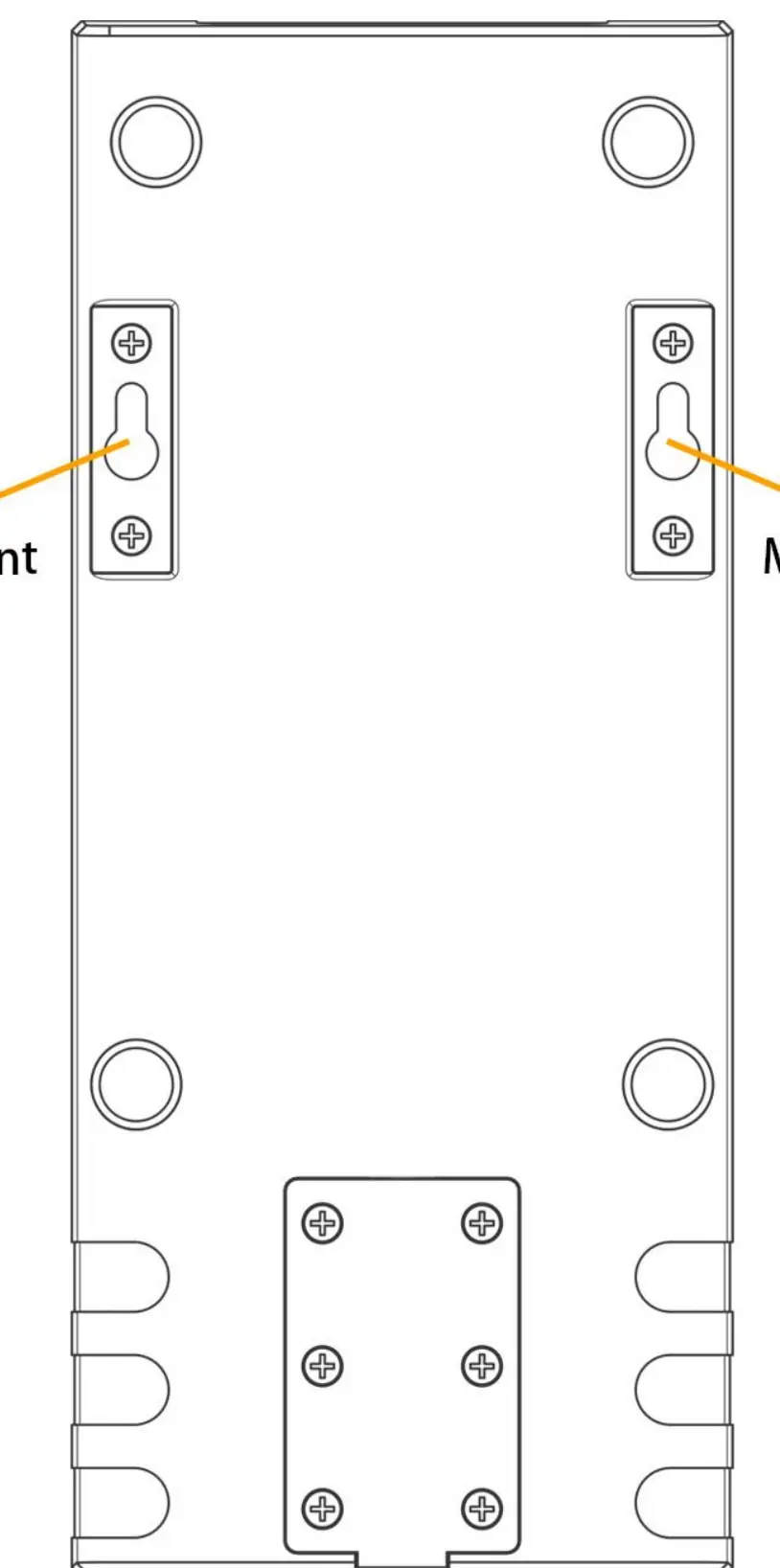

- Die Rückseite zeigt die Montagepunkte für die Befestigung.
Modellkompatibilität
- Geeignet für die meisten 12V-Anwendungen in Geländewagen, Wohnwagen oder Anhängern.
