Bedienungsanleitung für iTechworld Control Hub

Erfahren Sie, wie Sie den iTechworld Control Hub installieren, verkabeln und konfigurieren. Diese Anleitung enthält detaillierte Schritte zur Batteriemonitor-Einrichtung, zum Anschluss von Ladegeräten und zu den technischen Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Anschlüsse und Bedienelemente des Control Hubs Seite 5 Verkabelung der Schalter Seite 7 Vorbereitung der Batterieinstallation Seite 9 Anschluss an die Batterie Seite 11

Wichtige Informationen aus der Anleitung

Der iTechworld Control Hub ist eine zentrale Steuereinheit für 12V-Systeme. Vor der Installation ist es zwingend erforderlich, das Gerät von der Batterie zu trennen. Achten Sie darauf, dass der Deckel des Control Hubs während des Betriebs oder Ladevorgangs immer fest verschlossen bleibt, um Kurzschlüsse zu vermeiden. Verwenden Sie nur kompatible Adapter und stellen Sie sicher, dass die Batterieladeprofile korrekt konfiguriert sind.

Produktübersicht

Der Control Hub bietet eine umfassende Lösung für das Energiemanagement mit folgenden Hauptmerkmalen:

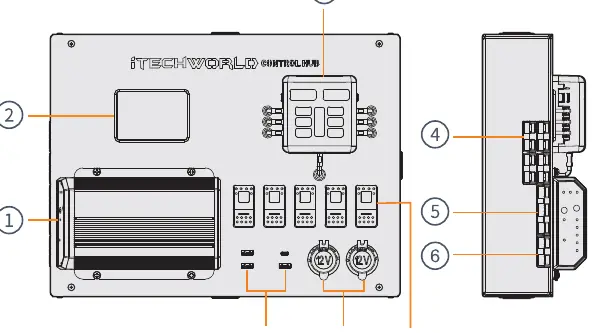

Übersicht der Anschlüsse und Bedienelemente des Control Hubs
Übersicht der Anschlüsse und Bedienelemente des Control Hubs
  • Fortschrittlicher Batteriemonitor mit 500A Shunt
  • 5 x 20A beleuchtete Kippschalter mit austauschbaren Sicherungen
  • 2 x 12V 15A Zigarettenanzünder-Ausgänge
  • 3 x USB-A Ausgänge und 1 x 30W USB-C Ausgang
  • 4 x In/Out 50A Anderson-Stecker
  • Robustes Aluminiumgehäuse

Installation und Verkabelung

Verkabelung der Schalter:

Verkabelung der Schalter
Verkabelung der Schalter
Vorbereitung der Batterieinstallation
Vorbereitung der Batterieinstallation
Anschluss an die Batterie
Anschluss an die Batterie
  1. Entfernen Sie die 4 Schrauben und öffnen Sie den Deckel.
  2. Wählen Sie passende Flachsteck- und Ringkabelschuhe für Ihre Zubehörverkabelung.
  3. Schneiden Sie die Gummidichtungen an der Seite oder Unterseite für die Kabeldurchführung ein.
  4. Isolieren Sie die Kabel ca. 1 cm ab und crimpen Sie die Anschlüsse.
  5. Verbinden Sie den Flachstecker mit dem Schalter und den Ringkabelschuh mit der negativen Sammelschiene.
  6. Verstauen Sie die Kabel ordentlich und schließen Sie den Deckel wieder.

Batterieinstallation:

  1. Öffnen Sie das Gehäuse wie oben beschrieben.
  2. Führen Sie die Batteriekabel durch die Dichtungen.
  3. Entfernen Sie Bolzen und Unterlegscheiben von den hinteren Anschlussposten.
  4. Verbinden Sie das Minuskabel mit der B-Seite des Shunts und das Pluskabel mit dem Pluspol.
  5. Verbinden Sie die Kabel mit der Batterie (zuerst Plus, dann Minus).

Batteriemonitor & Einrichtung

Halten Sie die SET-Taste gedrückt, um das Einstellungsmenü aufzurufen:

  • SET1 (Überspannung): 0,5V über der maximalen Batteriespannung einstellen.
  • SET2 (Unterspannung): Spannung bei 0% Kapazität (z.B. 10,5V für Lithium).
  • SET3 (Überstrom): An den maximalen Entladestrom der Batterie anpassen.
  • SET4 (Kapazität): Tatsächliche Kapazität der angeschlossenen Batterie eingeben.
  • SET5 (Prozent): Aktuellen Batteriestand auf 100% setzen (Empfehlung: Batterie vorher auf 13,5V laden).
  • SET6 (Helligkeit): Hintergrundbeleuchtung anpassen.

Anschluss von Ladegeräten

Der Control Hub unterstützt verschiedene Ladequellen:

  • AC-Ladegeräte über Anderson-Stecker.
  • Solarpanele (mit Regler) über Anderson-Stecker.
  • Lichtmaschinen-Ladung über den DCDC-Eingang (erfordert optionales Plug & Play DCDC-Verkabelungskit).
  • Unregulierte Solarpanele über den speziellen DCDC-Solareingang (nur bei Modellen mit integriertem DCDC-Lader).

Hinweis: Die Leerlaufspannung von Solarpaneelen darf 32V nicht überschreiten.

Sicherheitshinweise

  • Halten Sie das Gerät von Wasser, Regen und Schnee fern.
  • Keine Metallgegenstände in das Gehäuse oder die Anschlüsse gelangen lassen.
  • Nicht für lebenserhaltende medizinische Geräte verwenden.
  • Bei Defekten das Gerät nicht weiterverwenden.

Praktische Hilfe

Typische Probleme

Batteriemonitor zeigt falsche Werte

Überprüfen Sie die Einstellungen in SET4 (Kapazität) und stellen Sie sicher, dass der Monitor bei 100% Ladung korrekt kalibriert wurde.

Gerät lädt nicht

Überprüfen Sie die Sicherungen und die korrekte Verbindung der Anderson-Stecker. Stellen Sie sicher, dass die Eingangsspannung innerhalb der Spezifikationen liegt.

Kabel werden heiß

Überprüfen Sie die Crimpverbindungen und stellen Sie sicher, dass der Kabelquerschnitt für die Stromlast ausreichend ist.

Vor der Verwendung

  • Trennen Sie das Gerät vor jeglichen Verkabelungsarbeiten von der Batterie.
  • Stellen Sie sicher, dass alle Kabel fest sitzen und nicht scheuern.
  • Verwenden Sie nur kompatible Batterietypen (Lithium, Blei-Säure, Gel, AGM, Calcium).
  • Prüfen Sie, ob die Sicherungen korrekt installiert sind.
  • Stellen Sie sicher, dass der Deckel vor dem Betrieb fest verschraubt ist.

Technische Daten in der Praxis

3-Stufen-Ladung
Optimierter Ladezyklus (Absorption, Float) für längere Batterielebensdauer.
IP20 (Monitor)
Schutz gegen feste Fremdkörper, nicht wasserdicht.

Abbildungen und Diagramme

  • Das Diagramm auf Seite 5 zeigt die Anordnung der Anschlüsse, Schalter und des Monitors.
  • Die Verkabelungsdiagramme auf Seite 14 zeigen den Anschluss von Solarpaneelen, AC-Ladegeräten und Lichtmaschinen.

Modellkompatibilität

  • Solarpanel-Leerlaufspannung darf 32V nicht überschreiten.
  • DCDC-Ladefunktionen sind nur bei entsprechenden Modellen verfügbar.
  • Nicht für medizinische lebenserhaltende Systeme geeignet.
