Bedienungsanleitung für iTechworld X Range Lithium-Batterie
Erfahren Sie, wie Sie Ihre iTechworld X Range Lithium-Batterie sicher installieren, laden und warten. Diese Anleitung enthält Schaltpläne, Spannungstabellen und wichtige Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

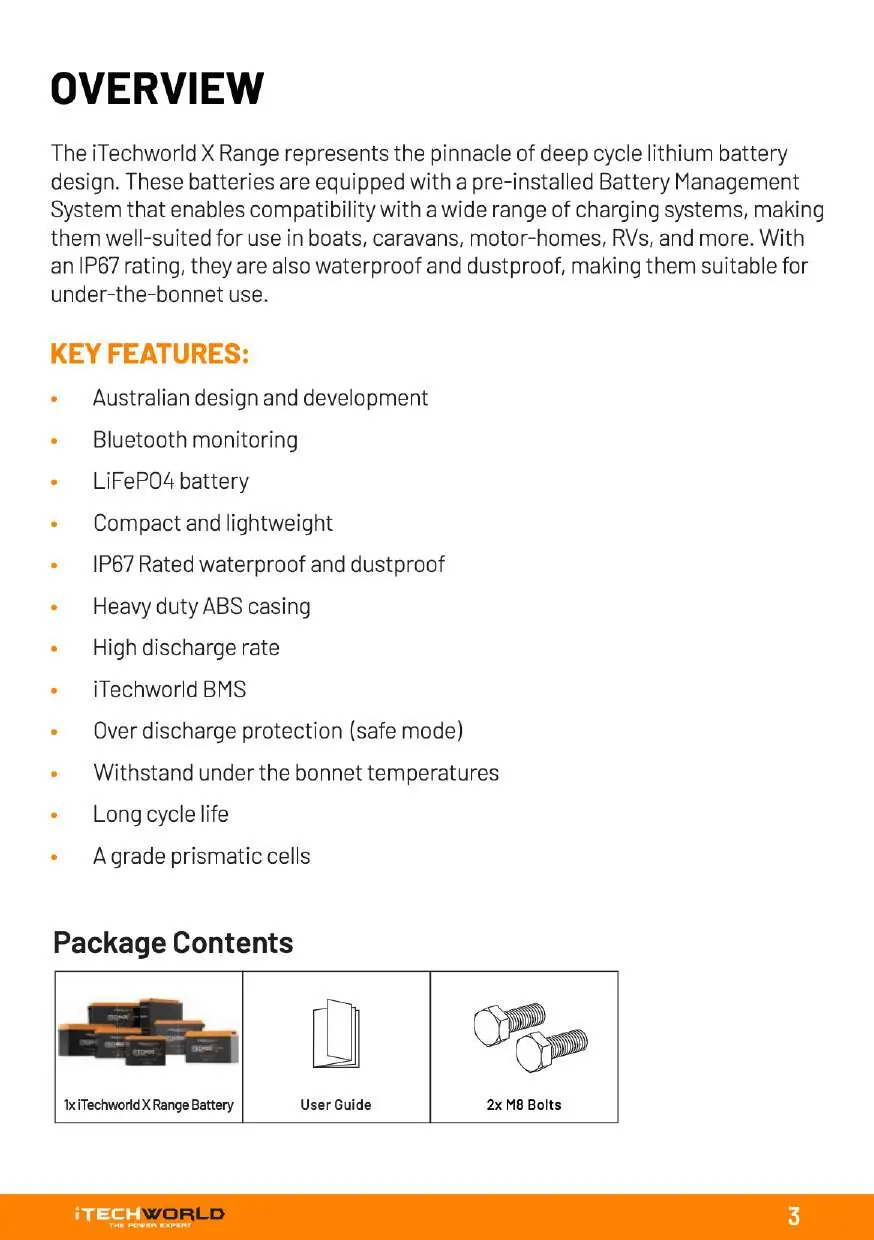

Die iTechworld X Range Serie umfasst LiFePO4-Lithium-Batterien mit integriertem Batteriemanagementsystem (BMS). Diese Batterien sind für den Einsatz in Booten, Wohnwagen, Wohnmobilen und anderen Anwendungen konzipiert. Sie verfügen über eine IP67-Zertifizierung, was sie wasser- und staubdicht macht. Bitte lesen Sie diese Anleitung sorgfältig durch, um eine sichere Installation und optimale Leistung zu gewährleisten.

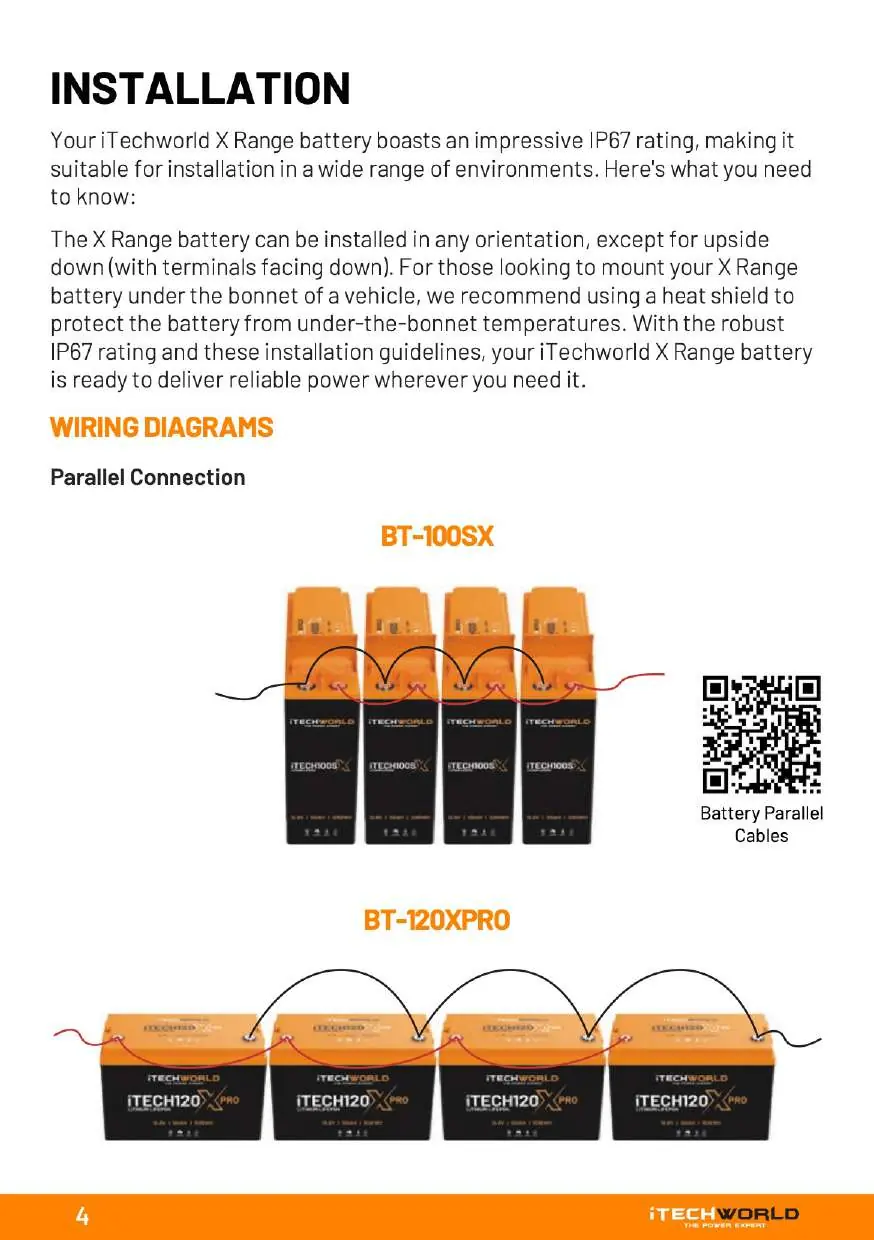

Installation
Die X Range Batterien können in jeder Ausrichtung installiert werden, außer kopfüber (mit den Anschlüssen nach unten). Bei einer Montage unter der Motorhaube eines Fahrzeugs wird dringend die Verwendung eines Hitzeschilds empfohlen, um die Batterie vor extremen Temperaturen zu schützen.
Verkabelung
Die Batterien können sowohl parallel als auch in Reihe geschaltet werden. Achten Sie darauf, die korrekten Kabel für die jeweilige Konfiguration zu verwenden.
Betrieb und Bluetooth
Die Batterien verfügen über Bluetooth-Funktionen. Laden Sie die App "iTechworld Connect" aus dem App Store oder Google Play Store herunter, um den Batteriestatus zu überwachen.

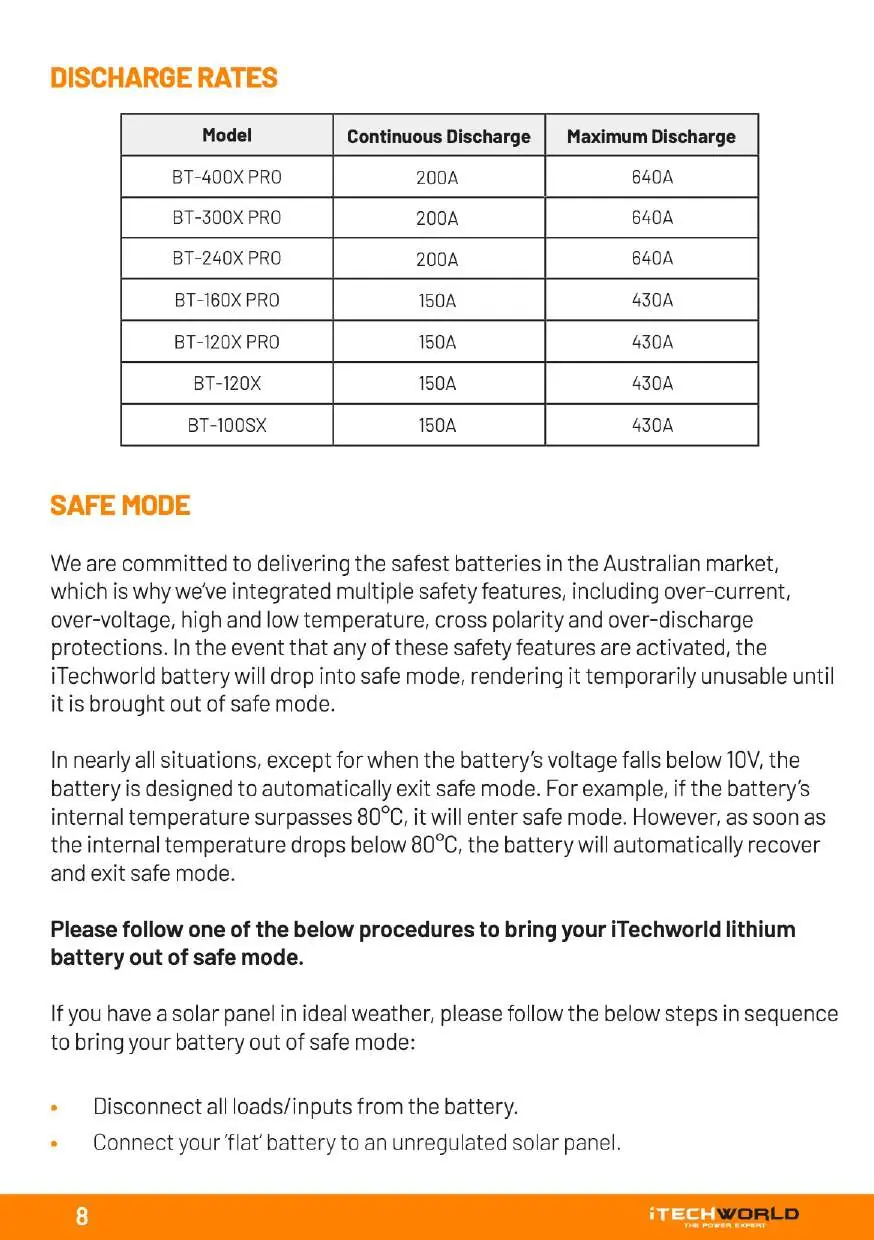

Safe Mode (Sicherheitsmodus)
Wenn Sicherheitsfunktionen wie Überstrom-, Überspannungs-, Temperatur- oder Entladeschutz aktiviert werden, wechselt die Batterie in den "Safe Mode" und ist vorübergehend unbrauchbar. Um den Modus zu verlassen, müssen Sie die Batterie von Lasten trennen und eine externe Ladequelle (z. B. ungeregeltes Solarpanel oder Starthilfe) gemäß den Anweisungen in der Anleitung anschließen.
Ladevorgang
Das integrierte BMS ermöglicht die Kompatibilität mit einer Vielzahl von Ladesystemen (Blei-Säure, Gel, AGM). Beachten Sie, dass Batterien mit Kalzium-Ladeprofilen nicht kompatibel sind. Empfohlene Ladespannungen:
- Bulk: 14.4V
- ABS: 14.4V
- Float: 13.5V
Wartung und Lagerung
Um die optimale Leistung zu erhalten, laden und entladen Sie die Batterie alle 3 Monate vollständig. Wenn die Batterie längere Zeit nicht verwendet wird, isolieren Sie sie vollständig, laden Sie sie auf 13.5V auf und überprüfen Sie die Spannung alle 3 Monate.
Sicherheitshinweise
- Verwenden Sie keine Öle, organischen Lösungsmittel, Alkohole oder starken Säuren zur Reinigung.
- Halten Sie die Batterie von Feuer fern.
- Rauchen Sie nicht in der Nähe der Batterie und vermeiden Sie Funkenbildung.
- Nicht fallen lassen.
- Nicht in Verbindung mit lebenserhaltenden medizinischen Geräten verwenden.
- Bei Anzeichen von ungewöhnlicher Hitze oder Schwellung sofort die Nutzung einstellen.
Praktische Hilfe
Typische Probleme
Batterie ist im Safe Mode
Trennen Sie alle Lasten. Verbinden Sie die Batterie mit einer externen Ladequelle (z.B. ungeregeltes Solarpanel oder Starthilfe) gemäß der spezifischen Anleitung für Ihre Ladequelle, um den Modus zu beenden.
Batterie lässt sich nicht laden
Überprüfen Sie, ob ein inkompatibles Ladeprofil (z.B. Kalzium) verwendet wird. Stellen Sie sicher, dass die Anschlüsse korrekt sind und das BMS nicht aufgrund von Unterspannung oder Übertemperatur abgeschaltet hat.
Vor der Verwendung
- Überprüfen Sie die Batteriespannung vor der ersten Inbetriebnahme.
- Stellen Sie sicher, dass die Verkabelung (parallel oder in Reihe) korrekt ausgeführt ist.
- Installieren Sie bei Montage unter der Motorhaube einen Hitzeschild.
- Laden Sie die App 'iTechworld Connect' für die Bluetooth-Überwachung herunter.
- Stellen Sie sicher, dass das Ladegerät nicht auf ein Kalzium-Ladeprofil eingestellt ist.
Technische Daten in der Praxis
- Nennspannung
- 12.8V für alle Modelle der X Range.
- BMS Low Voltage Cut Off
- Die Batterie schaltet bei 10V ab, um Tiefentladung zu verhindern.
Abbildungen und Diagramme

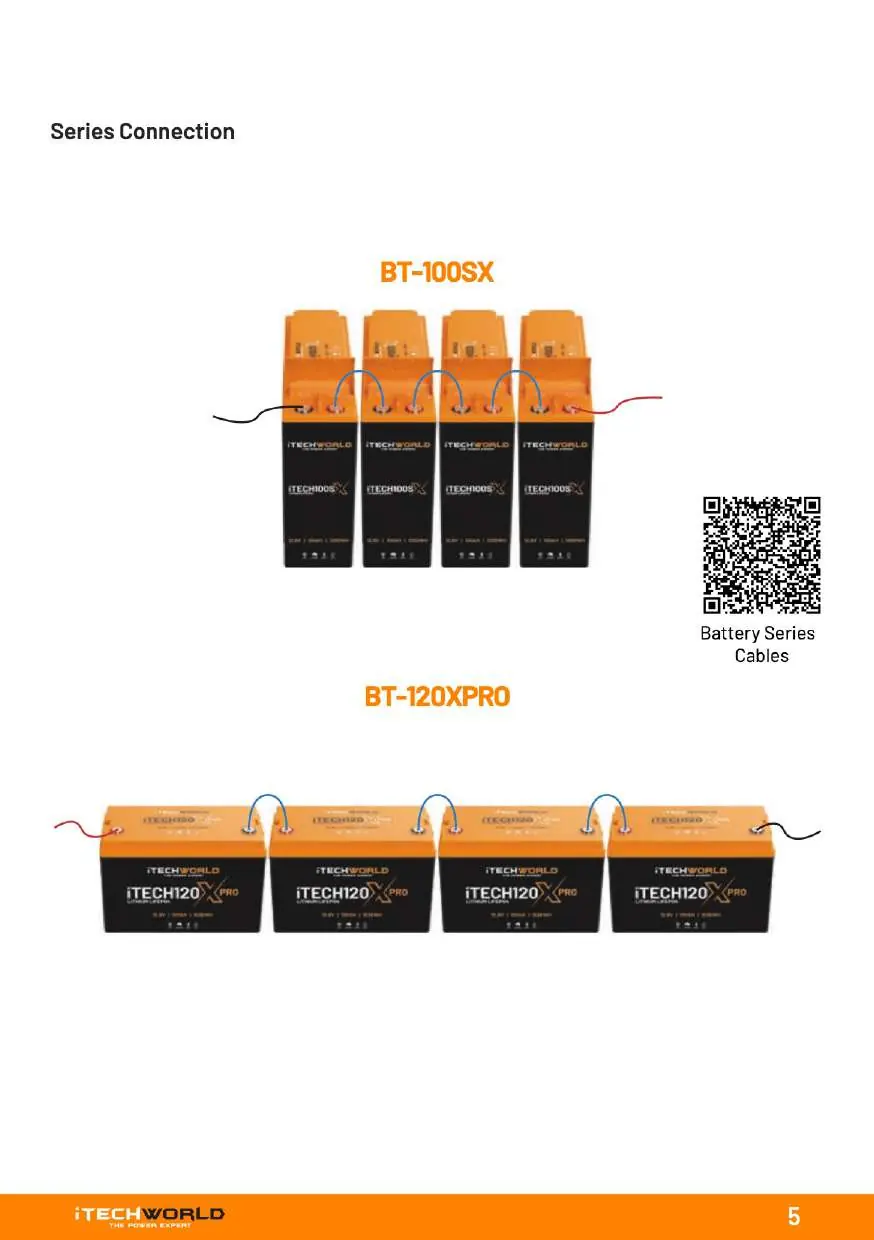

- Die Anleitung enthält spezifische Schaltpläne für die Parallelschaltung (zur Erhöhung der Kapazität) und die Serienschaltung (zur Erhöhung der Spannung auf bis zu 48V).
- Verwenden Sie für die Verbindungen die entsprechenden Batteriekabel.
Modellkompatibilität
- Nicht kompatibel mit Ladegeräten, die ausschließlich Kalzium-Ladeprofile verwenden.
- Kompatibel mit Blei-Säure-, Gel- und AGM-Ladesystemen.
