Bedienungsanleitung DMX512-Decoder iSkydance DL 4-Kanal 0/1-10V

Wichtige Informationen aus der Anleitung

Der iSkydance DL ist ein 4-Kanal DMX512-Decoder mit 0/1-10V-Ausgang. Er unterstützt RDM-Funktionen, lineare oder logarithmische Dimmkurven sowie verschiedene Stand-alone-Modi (RGB/RGBW und Dimmer). Das Gerät ist für die Montage auf DIN-Schienen vorgesehen und wird mit 12-24VDC betrieben.

Technische Daten

• Eingangsspannung: 12-24VDC
• Ausgangssignal: 0/1-10V analog
• Ausgangsstrom: 4 Kanäle, 20mA pro Kanal
• Schutzart: IP20
• Betriebstemperatur: -30°C bis +55°C
• Garantie: 5 Jahre

Installation und Anschluss

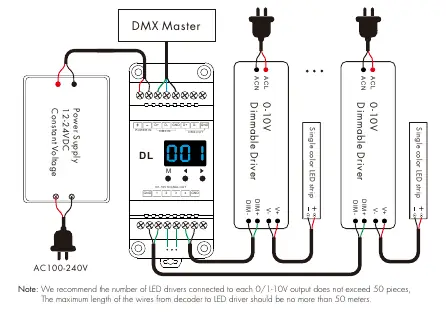

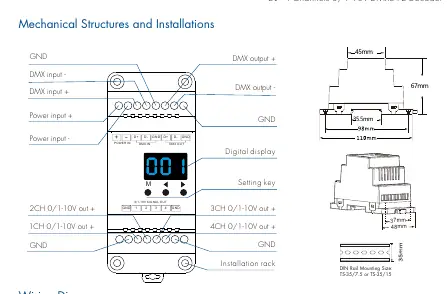

Das Gerät wird auf einer DIN-Schiene (TS-35/7.5 oder TS-35/15) montiert. Der Anschluss erfolgt gemäß dem Schaltplan:

• Verbinden Sie die Stromversorgung (12-24VDC) mit dem Power-Eingang.
• Schließen Sie das DMX-Signal an den DMX-Eingang an.
• Verbinden Sie die dimmbaren LED-Treiber mit den 0/1-10V-Ausgängen.
• Hinweis: Die maximale Leitungslänge vom Decoder zum LED-Treiber sollte 50 Meter nicht überschreiten. Es wird empfohlen, nicht mehr als 50 LED-Treiber pro Ausgang anzuschließen.

Systemeinstellungen

Halten Sie die Tasten M und Links für 2 Sekunden gedrückt, um das Systemmenü aufzurufen. Hier können Sie folgende Parameter konfigurieren:

• Dekodiermodus: 1-, 2- oder 4-Kanal-Modus.
• Ausgangssignal: 0-10V oder 1-10V.
• Dimmkurve: Linear (C-L) oder logarithmisch (C-E).
• Standard-Ausgangspegel: 0-100% bei fehlendem DMX-Signal.
• Automatischer Bildschirmschoner: Aktivieren (bon) oder deaktivieren (boF).

DMX-Modus

Drücken Sie kurz die M-Taste, bis "001-512" angezeigt wird. Verwenden Sie die Pfeiltasten, um die DMX-Startadresse einzustellen. Bei anliegendem DMX-Signal wechselt das Gerät automatisch in den DMX-Modus.

Stand-alone-Modi

Wenn kein DMX-Signal anliegt, können Stand-alone-Modi genutzt werden:

• RGB/RGBW-Modus: Zugriff über P01-P24. Einstellbar sind Geschwindigkeit, Helligkeit und W-Kanal-Helligkeit.
• Dimmer-Modus: Zugriff über L-1 bis L-8. Ermöglicht die unabhängige Einstellung der Helligkeit für jeden der vier Kanäle.

Fehlerbehebung

• Kein Licht: Prüfen Sie die Stromversorgung und die Anschlüsse auf festen Sitz.
• Falsche Farbe: Überprüfen Sie die 0-10V-Ausgangsverkabelung und die DMX-Adressierung.
