Bedienungsanleitung für IOTA ILBHI CP 2H HE SD HV Notbeleuchtung
Detaillierte Installations-, Verkabelungs- und Wartungsanleitung für das IOTA ILBHI CP 2H HE SD HV Notbeleuchtungsgerät. Enthält Anweisungen zur Inbetriebnahme, Fehlerbehebung und Testverfahren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das IOTA ILBHI CP 2H HE SD HV ist ein Notbeleuchtungsgerät für LED-Leuchten. Die Installation erfordert die Montage des Treibers, die Verkabelung mit dem AC-Treiber und der LED-Last sowie die Installation des TBTS-Testschalters. Das Gerät lädt automatisch und führt regelmäßige Selbsttests durch. S. 1, 2, 3
Wichtigste Schritte
- Manueller Test S. 4, 8
- Lastkalibrierung S. 4, 8
Erste Inbetriebnahme
- Laden Sie das Gerät nach der Installation mindestens 1 Stunde lang auf, bevor Sie einen Funktionstest durchführen. S. 3, 7
Probleme und Lösungen
Emergency LED Module does not operate
Check wiring, compatibility, battery charge, and TBTS connection.
S. 3, 7Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| 1 RED FLASH | BATTERY FAILURE | Check battery/unit. | S. 4, 8 |
| 2 RED FLASHES | EMERGENCY LED LOAD FAILURE | Check LED load. | S. 4, 8 |
| 4 RED FLASHES | TEMPERATURE OUT OF RANGE | Check environment. | S. 4, 8 |
Wartung und Reset
- Trennen Sie die AC-Stromversorgung und trennen Sie den Batteriekreis (durch Abziehen des TBTS oder Halten der Taste für 5 Sekunden im Notmodus). S. 4, 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Input Voltage | 347-480 VAC | Operating voltage range. | S. 2, 6 |
| Minimum Operation | 120 Minutes | Emergency runtime. | S. 2, 6 |
Wo es im PDF steht
- Safety Instructions S. 1, 5
- Installation S. 2, 3, 6, 7
- Testing & Maintenance S. 4, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für das IOTA ILBHI CP 2H HE SD HV Notbeleuchtungsgerät. Es ist für die Verwendung mit geerdeten LED-Leuchten konzipiert, die UL-Standards entsprechen. Die Installation und Wartung darf nur von qualifiziertem Personal durchgeführt werden. Vor der Installation muss die Stromversorgung unterbrochen und der TBTS (Threaded Body Test Switch) getrennt werden.
Technische Daten
Das Gerät ist in zwei Modellen erhältlich:
- ILBHI CP15 2H: Ausgangsspannung 40-200 VDC, Betriebsdauer 120 Minuten.
- ILBHI CP22 2H: Ausgangsspannung 40-250 VDC, Betriebsdauer 120 Minuten.
- Eingangsspannung: 347-480 VAC.
Installation
Die Installation umfasst fünf Hauptschritte:
- Montage: Das Gerät sollte an oder in der Nähe der Leuchte über der Decke montiert werden. Der flexible Kabelkanal muss in das Treiber-/Lampenfach oder eine elektrische Anschlussdose geführt werden.
- Verkabelung: Verbinden Sie das Gerät gemäß dem Schaltplan mit dem LED-Treiber und der LED-Last. Stellen Sie sicher, dass alle Verbindungen den lokalen Vorschriften (NEC) entsprechen.

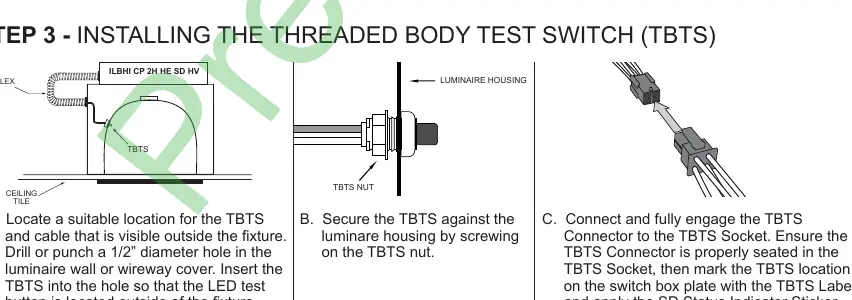

- Installation des TBTS (Testschalter): Bohren Sie ein 1/2-Zoll-Loch in das Leuchtengehäuse, setzen Sie den TBTS ein und sichern Sie ihn mit der Mutter. Verbinden Sie den TBTS-Stecker mit der Buchse.
- AC-Eingang verkabeln: Verbinden Sie das schwarze Kabel mit der 347/480V-Leitung und das weiße Kabel mit dem Neutralleiter. Das Gehäuse muss geerdet sein.
- Stromversorgung: Legen Sie kontinuierliche AC-Spannung an und lassen Sie das Gerät mindestens 1 Stunde laden, bevor Sie einen Funktionstest durchführen.
Betrieb
Das Gerät verfügt über zwei Modi:
- Normalmodus: AC-Strom ist vorhanden. Der AC-Treiber betreibt das LED-Modul. Das Gerät befindet sich im Standby-Lademodus.
- Notfallmodus: Bei Stromausfall schaltet das Gerät automatisch auf Notbetrieb um und versorgt das LED-Modul für mindestens 120 Minuten mit reduzierter Leistung.
Testen und Wartung
Das Gerät führt monatlich einen 60-sekündigen und jährlich einen 120-minütigen automatischen Test durch. Manuelle Tests können durch Drücken und Halten der TBTS-Taste für zwei Sekunden gestartet werden. Die Lastkalibrierung erfolgt automatisch 48 Stunden nach der ersten Installation oder nach einer Änderung der LED-Last.
Fehlerbehebung
Bei Problemen überprüfen Sie bitte die folgenden Punkte:
- Not-LED-Modul funktioniert nicht: Überprüfen Sie die Verkabelung, die Kompatibilität des LED-Moduls, den Batterieladestatus (mind. 1 Stunde) und den korrekten Sitz des TBTS.
- TBTS-Lade-LED leuchtet nicht: Prüfen Sie, ob AC-Strom anliegt und der TBTS korrekt angeschlossen ist.
- Leuchte funktioniert nicht im Normalmodus: Überprüfen Sie die Verkabelung und die AC-Stromversorgung.
Praktische Hilfe
Typische Probleme
Not-LED-Modul funktioniert nicht bei Tastendruck
Überprüfen Sie die Verkabelung, die Kompatibilität des LED-Moduls, laden Sie den Akku für mindestens 1 Stunde und stellen Sie sicher, dass der TBTS korrekt eingesteckt ist.
TBTS-Lade-LED leuchtet nicht
Stellen Sie sicher, dass AC-Strom anliegt und der TBTS korrekt in die Buchse des Notstromtreibers eingesetzt ist.
Leuchte funktioniert nicht im Normalmodus
Überprüfen Sie die Verkabelung des Notstromtreibers und des AC-Treibers sowie die AC-Stromversorgung.
Vor der Verwendung
- Stellen Sie sicher, dass die AC-Stromversorgung vor der Installation ausgeschaltet ist.
- Überprüfen Sie die Kompatibilität der LED-Leuchte mit dem Notstromtreiber.
- Laden Sie das Gerät nach der Installation mindestens 1 Stunde lang auf.
- Stellen Sie sicher, dass der TBTS-Stecker vollständig in der Buchse sitzt.
- Vergewissern Sie sich, dass das Gehäuse geerdet ist.
Technische Daten in der Praxis
- Eingangsspannung
- 347-480 VAC (muss an eine ungeschaltete AC-Quelle angeschlossen werden).
- Betriebsdauer
- Mindestens 120 Minuten im Notfallmodus.
- Ausgangsspannung
- 40-200 VDC (CP15) oder 40-250 VDC (CP22) je nach Modell.
Abbildungen und Diagramme

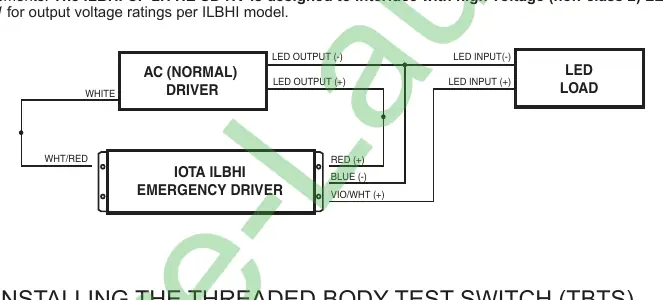

- Die Schaltpläne zeigen die korrekte Verbindung zwischen dem AC-Treiber, dem IOTA Notstromtreiber und der LED-Last.
- Der TBTS (Testschalter) muss korrekt mit dem Notstromtreiber verbunden sein, um den Status anzuzeigen und Tests zu ermöglichen.
Modellkompatibilität
- Nur für geerdete LED-Leuchten gemäß UL-Standards.
- Nicht in beheizten Luftauslässen oder gefährlichen Umgebungen verwenden.
- Der Notstromtreiber und der AC-Treiber müssen am selben Stromkreis hängen.
