Dieses Dokument enthält Anweisungen zur Installation, Inbetriebnahme und Wartung der Notleuchte LEDVANCE EMERGENCY SPOT E 1.3W 3H AT. Die Leuchte ist für den Innenbereich (IP20) konzipiert und verfügt über eine automatische Testfunktion zur Überprüfung der Notlichtfunktion.
Installation
Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen werden. Die Leuchte ist für den Deckeneinbau vorgesehen.
- Deckenausschnitt: Erstellen Sie eine Öffnung mit einem Durchmesser von 95 mm.
- Montage: Die Leuchte wird mittels Federklemmen in der Decke befestigt. Achten Sie darauf, dass die Federklemmen korrekt einrasten.
- Abstände: Halten Sie die in der Anleitung angegebenen Mindestabstände zu Deckenbalken und anderen Hindernissen ein (mindestens 90 mm).
Elektrischer Anschluss
Der Anschluss erfolgt an das 220-240V Stromnetz.
- Braunes Kabel: Anschluss an L (Phase).
- Blaues Kabel: Anschluss an N (Neutralleiter).
- Stellen Sie sicher, dass die Kabelenden korrekt abisoliert sind (ca. 5 mm) und fest in der Klemme sitzen.

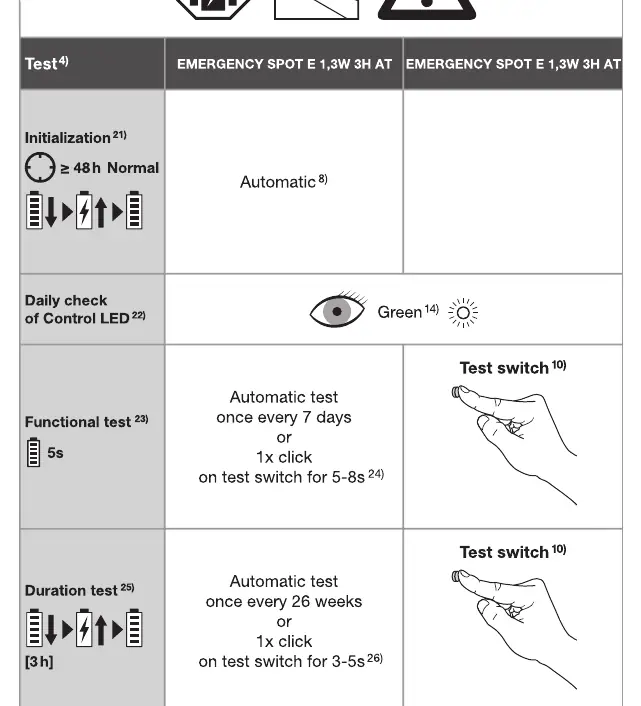

Testfunktionen und Wartung
Nach der Installation ist eine Initialisierungsphase von mindestens 48 Stunden erforderlich, um den Akku vollständig zu laden.
- Tägliche Prüfung: Überprüfung der Kontroll-LED (grün bedeutet Normalbetrieb).
- Funktionstest: Erfolgt automatisch alle 7 Tage oder manuell durch Drücken des Testschalters für 5-8 Sekunden.
- Dauertest: Erfolgt automatisch alle 26 Wochen oder manuell durch Drücken des Testschalters für 3-5 Sekunden.
Die Kontroll-LED zeigt den Status des Geräts an. Bei Fehlern oder Störungen konsultieren Sie die Fehlerdiagnose-Tabelle in der vollständigen Anleitung.
Herstellerinformationen
LEDVANCE GmbH
Praktische Hilfe
Typische Probleme
Kontroll-LED leuchtet nicht
Prüfen Sie die Stromversorgung und ob die Leuchte korrekt an das Netz angeschlossen ist.
Test schlägt fehl
Stellen Sie sicher, dass die 48-stündige Initialisierungsphase abgeschlossen ist und der Akku geladen wurde.
Vor der Verwendung
- Stromkreis vor Montage spannungsfrei schalten.
- Deckenausschnitt von 95 mm vorbereiten.
- Verkabelung gemäß Schaltplan (L, N) prüfen.
- Initialisierungszeit von 48 Stunden für den Akku einplanen.
- Sitz der Federklemmen in der Decke kontrollieren.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss von Phase (L) und Neutralleiter (N) an die Klemmen.
- Die Installationsskizzen zeigen die korrekte Positionierung der Federklemmen in der Deckenöffnung.
Modellkompatibilität
- Nur für den Innenbereich geeignet (IP20).
- Nicht für den Außenbereich oder feuchte Umgebungen geeignet.
