Installationsanleitung für Finder 1L.10.8.230.000X Notbeleuchtung
Erfahren Sie, wie Sie die Finder 1L.10.8.230.000X Notbeleuchtung installieren und in Betrieb nehmen. Diese Anleitung enthält Details zur Montage, Kompatibilität mit Adaptern und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Finder 1L.10.8.230.000X ist eine Notbeleuchtung für den Unterputzeinbau. Vor der Montage muss der Wahlschalter von 0 auf 1 gestellt werden. S. 1
Wichtigste Schritte
- Wahlschalter auf 1 stellen S. 1
Erste Inbetriebnahme
- Vor dem Einbau in die Dose den Wahlschalter von 0 auf 1 drehen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 110-230 V AC | Betriebsspannung | S. 1 |
| Lichtstrom | 14 lm | Helligkeit | S. 1 |
| Ladezeit | 72 h | Zeit bis zur vollen Ladung | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Finder 1L.10.8.230.000X ist eine Notbeleuchtung für den Unterputzeinbau. Vor der Montage ist es zwingend erforderlich, den Wahlschalter am Gerät von Position 0 auf 1 zu stellen, damit die Notlichtfunktion aktiviert wird.

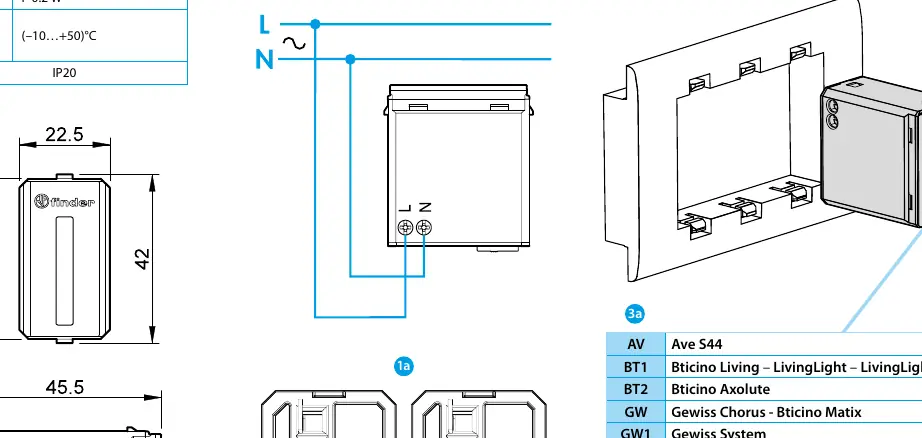

Inbetriebnahme
Nachdem das Gerät unter Spannung gesetzt wurde, muss der Wahlschalter vor dem Einbau in die Unterputzdose von 0 auf 1 gedreht werden. In dieser Einstellung schaltet sich die Lampe automatisch ein, wenn die Versorgungsspannung ausfällt, und schaltet sich aus, sobald die Spannung wieder anliegt.

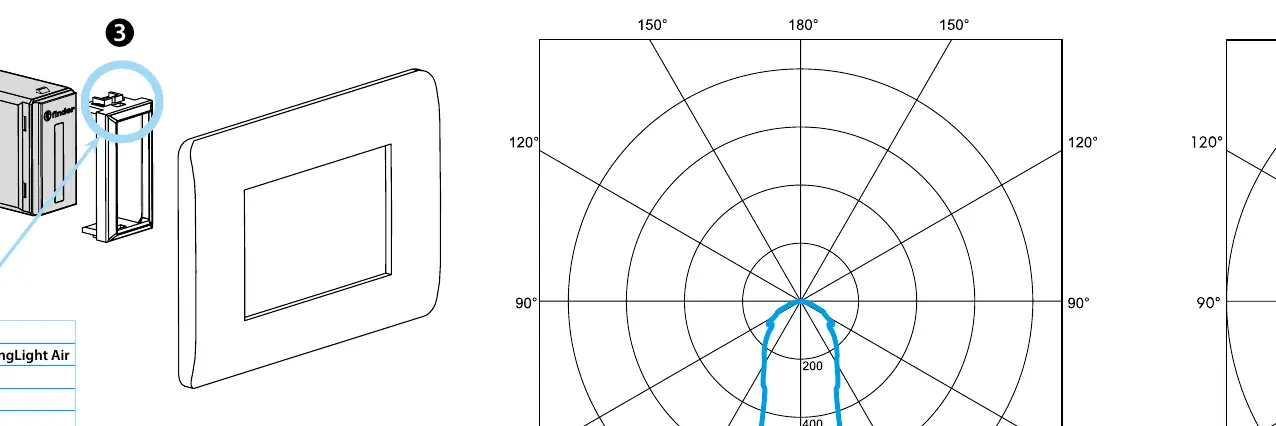

Montage und Adapter
Das Gerät ist für den Unterputzeinbau konzipiert. Es ist mit verschiedenen Schalterprogrammen kompatibel. Bitte prüfen Sie die Kompatibilität anhand der folgenden Liste der unterstützten Adapter:
- Ave: S44
- Bticino: Living, LivingLight, LivingLight Air, Axolute
- Gewiss: Chorus, Matix, System
- Simon Urmet: Nea
- Vimar: Plana, Eikon-Arké, Idea
Technische Daten
- Spannungsversorgung: 110...230 V AC (50/60 Hz)
- Lichtstrom: 14 Lumen
- Ladezeit: 72 Stunden für vollständige Batterieladung
- Betriebsdauer (Akkubetrieb): 2,5 Stunden
- Farbtemperatur: 5700 K
- Schutzart: IP20
- Betriebstemperatur: -10 bis +50 °C
Praktische Hilfe
Vor der Verwendung
- Spannungsversorgung prüfen (110-230V AC)
- Wahlschalter vor der Montage von 0 auf 1 stellen
- Kompatiblen Adapter für den Schalterrahmen auswählen
Technische Daten in der Praxis
- Betriebsdauer
- 2,5 Stunden bei Akkubetrieb
