Installationsanleitung für Insignia Platinum Series 1400x900 Duschkabine

Wichtige Informationen aus der Anleitung

Diese Anleitung führt Sie durch die Installation und Inbetriebnahme der Insignia Platinum Series 1400x900 Duschkabine. Bitte prüfen Sie vor Beginn des Aufbaus den gesamten Lieferumfang. Sobald der Aufbau begonnen hat, ist eine Rückgabe des Produkts ausgeschlossen. Bei Unsicherheiten bezüglich Ihrer handwerklichen Fähigkeiten wird empfohlen, einen Fachmann zu beauftragen.

Vorbereitung und Anforderungen

Für die Installation sind folgende Voraussetzungen zu beachten:

• Wasseranschluss: Empfohlener Wasserdruck zwischen 2,5 und 3,4 BAR. Bei Schwerkraftsystemen (unter 1 BAR) ist eine Pumpe erforderlich. Verwenden Sie keine geklebten Verbindungen, sondern McAlpine oder ähnliche 40mm Kompressionsverschraubungen.
• Elektroanschluss: Die Dampfversion benötigt 220-240V (50Hz, 3kW). Die Nicht-Dampfversion benötigt 100-240V (50/60Hz, 12V DC/1500mA). Elektroarbeiten müssen von einer qualifizierten Fachkraft durchgeführt werden.
• Werkzeuge: Sie benötigen unter anderem eine Schere, ein Messer, eine Wasserwaage, ein Maßband, einen Kreuzschlitzschraubendreher, eine elektrische Bohrmaschine sowie Schutzhandschuhe und eine Schutzbrille.

Montage der Duschkabine

Der Aufbau erfolgt in mehreren Schritten:

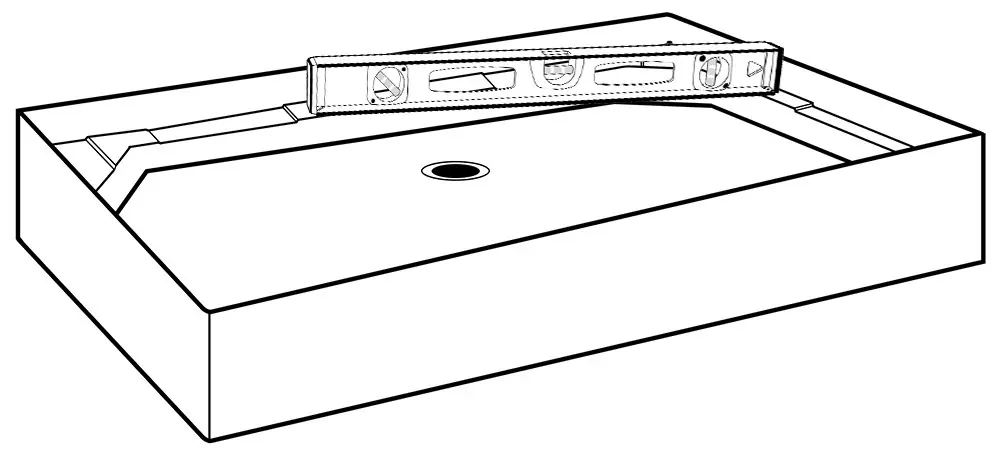

1. Duschwanne: Richten Sie die Wanne mit der Wasserwaage aus und installieren Sie den Abfluss.

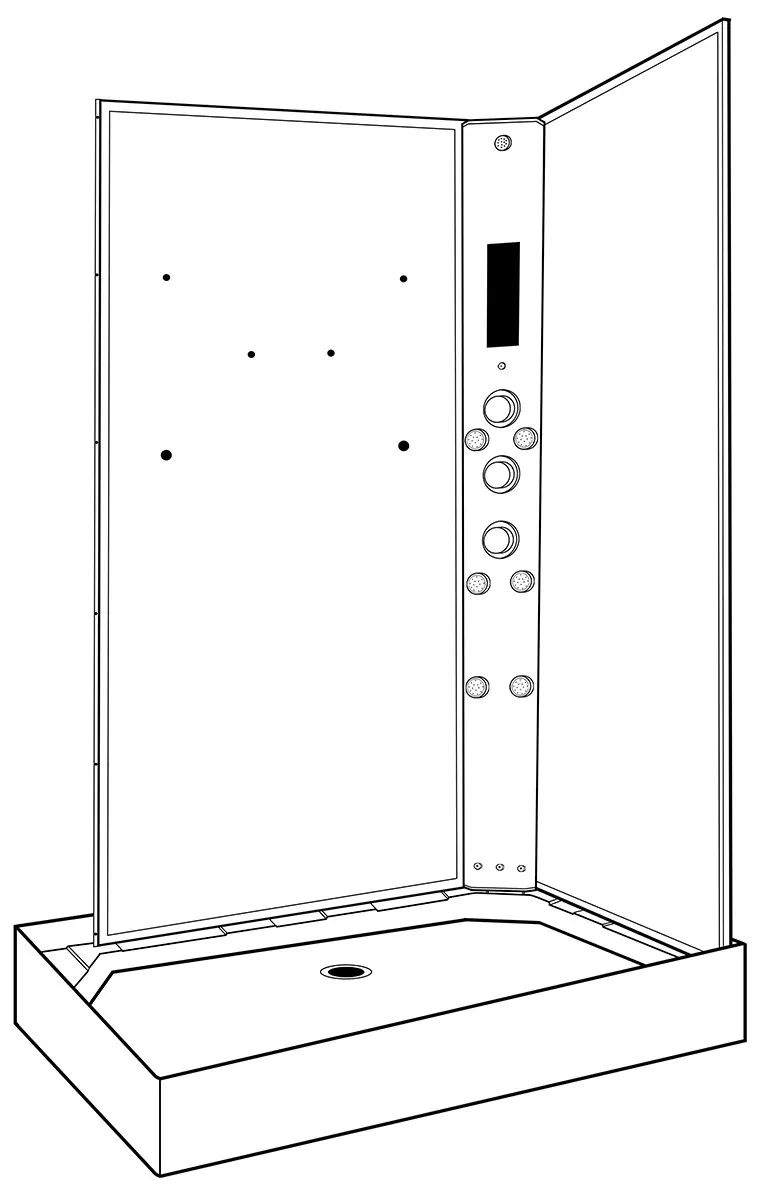

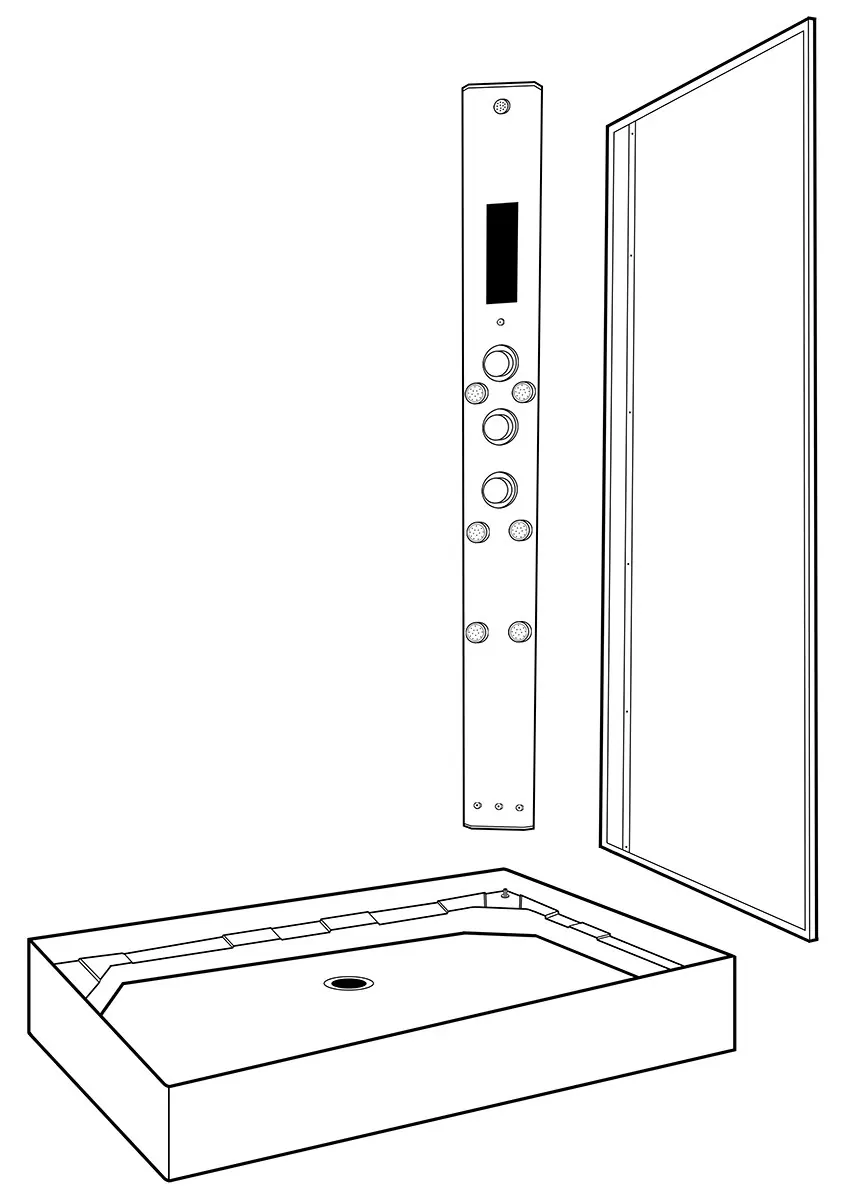

2. Seitenwände und Säulen: Bringen Sie die Säulen und Seitenwände an. Verwenden Sie das mitgelieferte RubberGum zur Abdichtung. Schrauben Sie die Paneele nicht direkt in die Wanne.

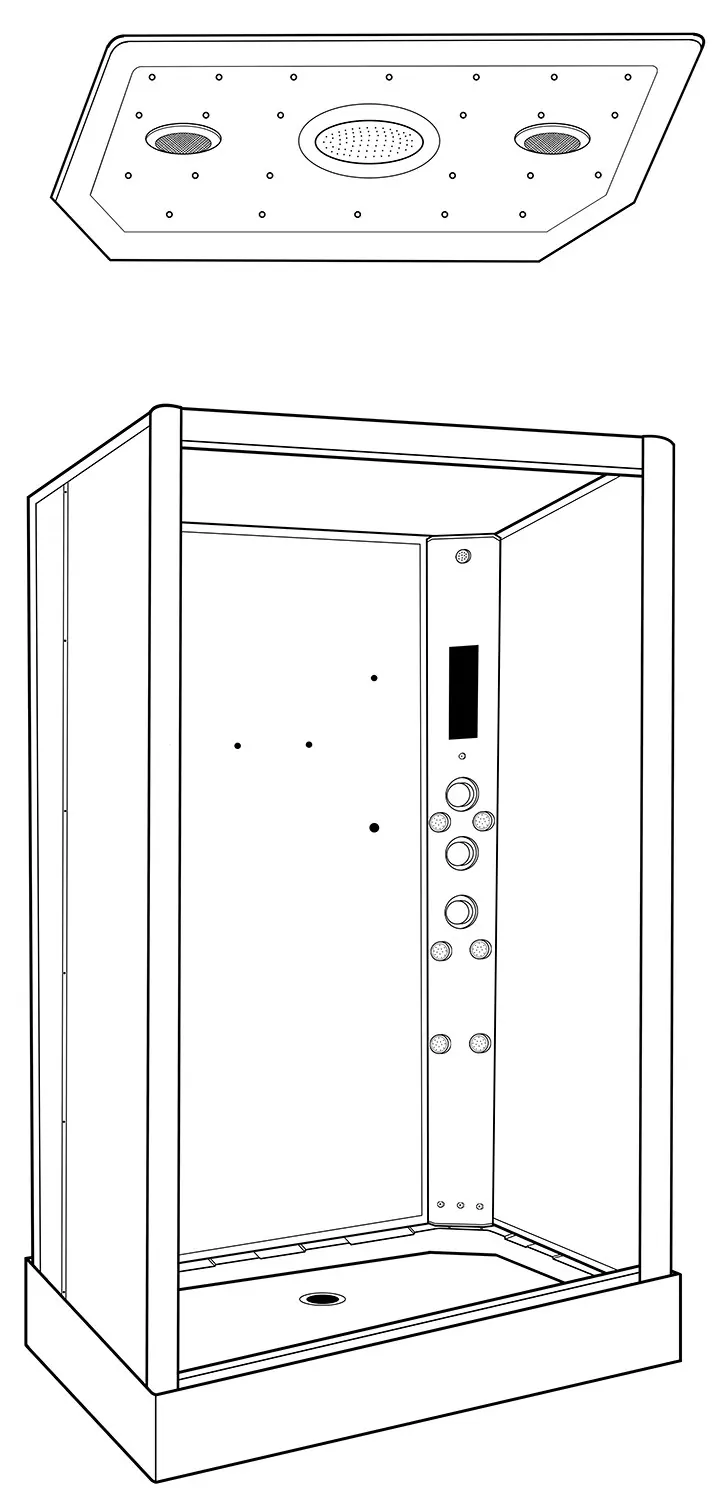

3. Rahmen: Verbinden und installieren Sie den Rahmen.
4. Glas und Türen: Setzen Sie die festen Glaselemente ein, installieren Sie die Dichtungen und montieren Sie die Türen mit den Rollen.
5. Zubehör: Installieren Sie das AMI-System und weiteres Zubehör.

Anschlüsse und Installation

Schließen Sie die Wasserversorgung über flexible, geflochtene Schläuche an (nicht im Lieferumfang enthalten). Installieren Sie Absperrventile für Warm- und Kaltwasser. Bei der Dampfversion müssen der Dampfgenerator, der Abfluss und die elektrischen Verbindungen gemäß den Anweisungen auf den Seiten 36-37 korrekt angeschlossen werden.

Bedienung des Bedienfelds

Das Bedienfeld ermöglicht die Steuerung von Licht, Dampf, Radio und Bluetooth. Die Dampffunktion sollte nur von Erwachsenen genutzt werden. Die maximale Temperatur beträgt 60°C. Nutzen Sie das AMI-System für Aromatherapie, indem Sie das Diffusor-Pad mit Wasser und ätherischen Ölen tränken.

Sicherheit und Wartung

Lassen Sie Kinder niemals unbeaufsichtigt in der Dusche. Bei gesundheitlichen Problemen oder Schwangerschaft konsultieren Sie vor der Nutzung der Dampffunktion einen Arzt. Schalten Sie nach Gebrauch immer die Strom- und Wasserzufuhr ab. Sorgen Sie für eine gute Belüftung des Raumes nach der Nutzung der Dampffunktion.
