Installationsanleitung für Insignia 1100R | 1200R Premium Series Duschkabine
Detaillierte Installationsanleitung für die Insignia 1100R und 1200R Premium Series Duschkabinen. Enthält Schritt-für-Schritt-Montage, elektrische Anschlüsse, Dampfgenerator-Einrichtung und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung führt Sie durch die Installation der Insignia 1100R und 1200R Premium Series Duschkabinen. Bitte überprüfen Sie vor Beginn der Montage den gesamten Lieferumfang. Rücksendungen sind nach Beginn des Aufbaus nicht mehr möglich. Für die Installation wird empfohlen, bei Unsicherheiten einen Fachmann hinzuzuziehen.
Vorbereitung und Anforderungen
Stellen Sie sicher, dass folgende Voraussetzungen erfüllt sind:
- Wasserdruck: Empfohlen zwischen 2,5 und 3,4 BAR. Bei Systemen mit Schwerkraftspeisung ist oft eine Pumpe erforderlich. Überschreiten Sie niemals 3,4 BAR.
- Wasseranschlüsse: Verwenden Sie flexible, WRAS-geprüfte geflochtene Schläuche. Keine starren Rohre oder verklebten Verbindungen verwenden.
- Elektrik: Die Elektroinstallation muss von einer qualifizierten Fachkraft gemäß den geltenden Vorschriften durchgeführt werden. Das Produkt sollte über einen RCD (Fehlerstromschutzschalter) abgesichert sein.
- Werkzeuge: Sie benötigen unter anderem eine Schere, ein Messer, eine Wasserwaage, ein Maßband, einen Kreuzschlitzschraubendreher und eine elektrische Bohrmaschine.
Schritt-für-Schritt-Montage

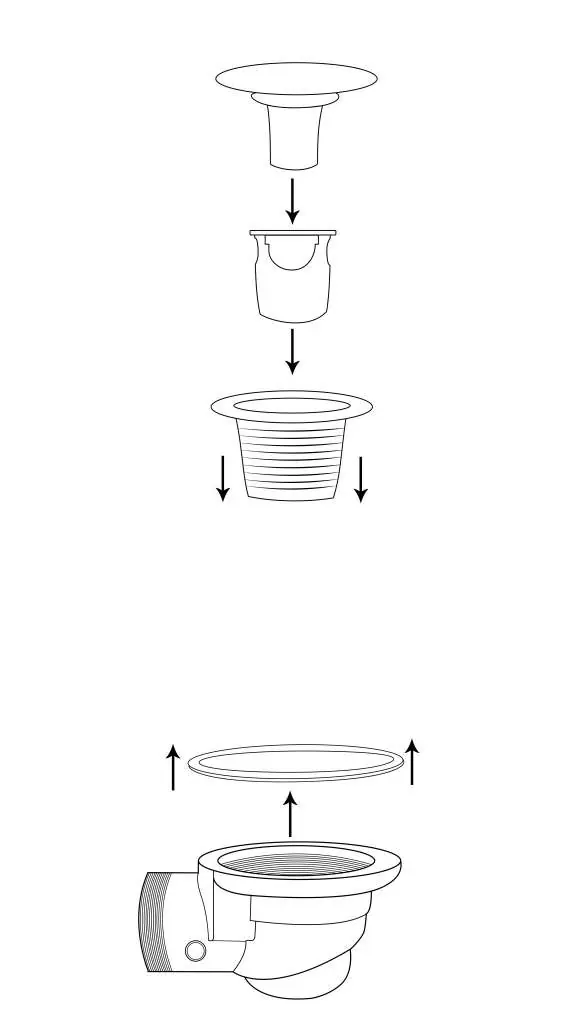

- Duschwanne: Nivellieren Sie die Wanne und schließen Sie den Abfluss an.
- Rahmen: Verbinden Sie die Rahmenprofile mit den mitgelieferten Clips.
- Abdichtung: Tragen Sie das RubberGum auf die Wanne auf, bevor Sie den Rahmen fixieren.
- Rückwände: Montieren Sie die Rückwände fest auf den Rahmen.
- Säule: Installieren Sie die Duschsäule.
- Glas: Setzen Sie die festen Glaselemente ein und dichten Sie diese ab.
- Dach und Türen: Montieren Sie das Dach sowie die Türrollen und Griffe.
Anschlüsse und Inbetriebnahme
Nach der mechanischen Montage erfolgen die Anschlüsse:
- Wasser: Verbinden Sie die Kalt- und Warmwasserleitungen.

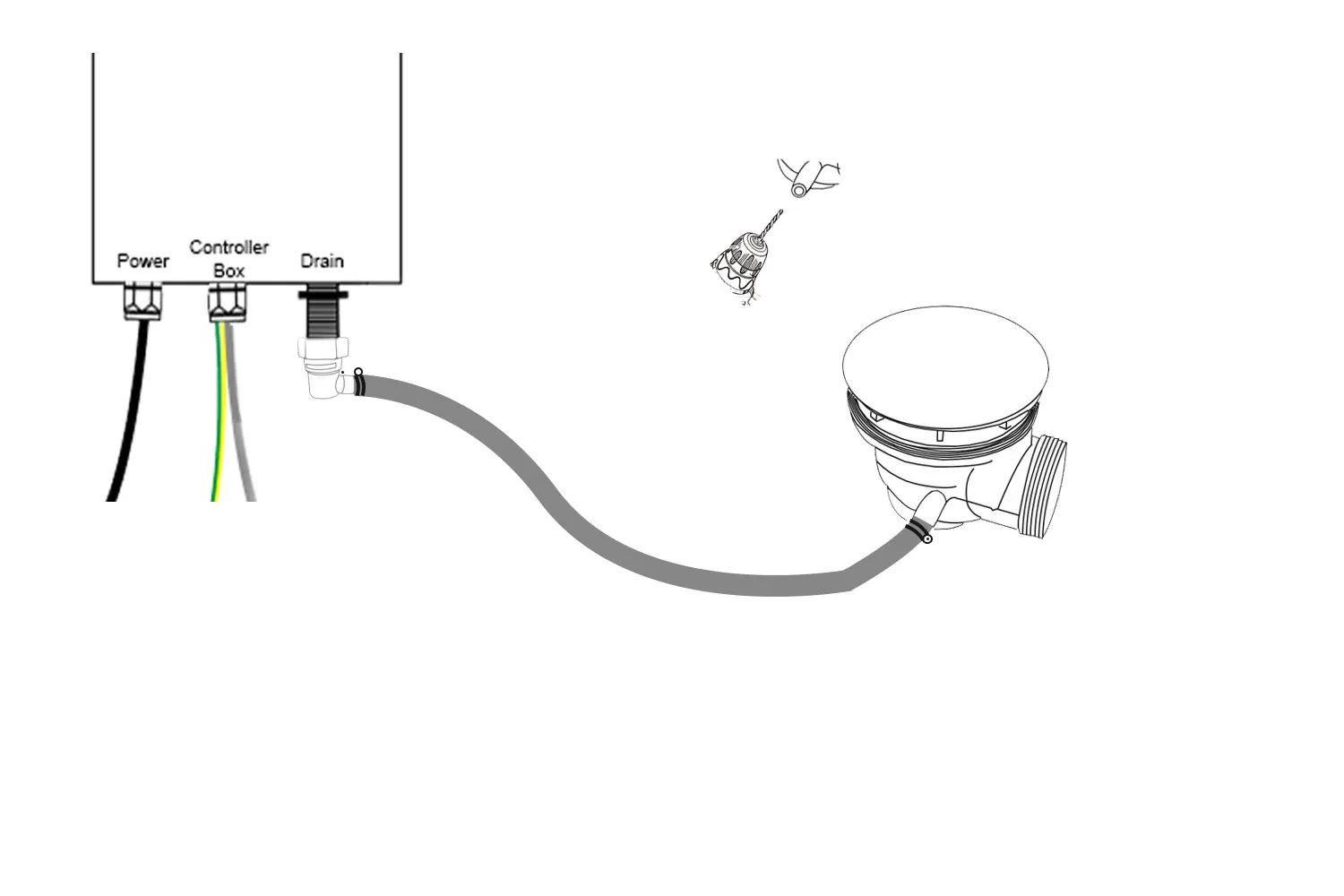

- Dampfgenerator (nur bei Steam-Version): Schließen Sie den Dampfauslass, den Wasserzulauf und den Abfluss an. Stellen Sie sicher, dass der Abflussstutzen für den Dampfgenerator durchgebohrt ist.
- Bedienfeld: Verbinden Sie das Bedienfeld mit den entsprechenden Komponenten (Licht, Lautsprecher, Dampfgenerator).
Bedienung des Bedienfelds
Das Bedienfeld ermöglicht die Steuerung von Licht, Dampffunktion, Radio und Bluetooth. Bei der Steam-Version können Temperatur und Dauer der Dampfsitzung eingestellt werden. Nach 20 Sekunden Inaktivität sperrt sich das Bedienfeld automatisch (Schloss-Symbol).
Sicherheitshinweise
Beachten Sie unbedingt die Sicherheitshinweise:
- Lassen Sie Kinder niemals unbeaufsichtigt in der Dusche.
- Die Dampffunktion ist nur für Erwachsene bestimmt.
- Verwenden Sie die Dampffunktion nicht bei Schwangerschaft, Herz-Kreislauf-Erkrankungen oder unter Alkoholeinfluss.
- Sorgen Sie nach der Nutzung für ausreichende Belüftung.
Praktische Hilfe
Typische Probleme
Undichtigkeiten an den Anschlüssen
Überprüfen Sie alle Verbindungen auf festen Sitz und Dichtigkeit. Verwenden Sie keine verklebten Verbindungen.
Dampfgenerator funktioniert nicht
Stellen Sie sicher, dass der Wasserzulauf korrekt angeschlossen ist und der Abflussstutzen durchgebohrt wurde.
Bedienfeld ist gesperrt
Drücken Sie die Entsperrtaste (Schloss-Symbol), um das Bedienfeld zu aktivieren.
Vor der Verwendung
- Überprüfen Sie den gesamten Lieferumfang vor Baubeginn.
- Stellen Sie sicher, dass der Wasserdruck zwischen 2,5 und 3,4 BAR liegt.
- Verwenden Sie nur flexible, geflochtene Schläuche für den Wasseranschluss.
- Installieren Sie Absperrhähne für Warm- und Kaltwasser.
- Testen Sie alle Funktionen (Duschkopf, Handbrause, Düsen) auf Dichtigkeit, bevor Sie die Dusche in die Endposition schieben.
Technische Daten in der Praxis
- Elektrische Leistung (Steam)
- 3KW Heizleistung für den Dampfgenerator.
- Elektrische Leistung (Non-Steam)
- 12V DC / 1500mA für die Steuerung.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für die Montage der Rahmen, Glaswände und der Duschsäule.
- Schaltpläne für das Bedienfeld zeigen die korrekte Verkabelung von Licht, Lautsprechern und Dampfgenerator.
- Diagramme zur Installation des Abflusses und der Wasseranschlüsse sind für die korrekte Abdichtung essenziell.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Verwendung mit starren Rohren geeignet.
- Dampfversion erfordert einen RCD-Schutzschalter.
