Installationsanleitung für Duschkabine Insignia 1400x900 Diamond Series
Detaillierte Installations- und Bedienungsanleitung für die Insignia 1400x900 Diamond Series Duschkabine. Enthält Schritt-für-Schritt-Anleitungen für Aufbau, Wasser- und Elektroanschlüsse sowie Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Insignia 1400x900 Diamond Series Duschkabine. Vor Beginn der Montage müssen alle Teile auf Vollständigkeit geprüft werden. Nach Beginn des Aufbaus ist keine Rückgabe mehr möglich. Für die Installation wird ein Wasserdruck zwischen 2,5 und 3,4 BAR empfohlen. Bei Schwerkraftsystemen ist in der Regel eine Pumpe erforderlich.
Vorbereitung und Anforderungen
Stellen Sie sicher, dass Sie über die notwendigen Werkzeuge verfügen: Schraubendreher, Bohrmaschine, Wasserwaage, Maßband, Schutzhandschuhe und Schutzbrille. Verwenden Sie für die Wasserzufuhr ausschließlich flexible, geflochtene Schläuche (nicht im Lieferumfang enthalten). Verwenden Sie niemals starre Rohre oder Klebeverbindungen für den Abfluss.
Installationsschritte
Die Installation erfolgt in mehreren Schritten:
- Duschwanne: Nivellieren Sie die Wanne und installieren Sie den Abfluss.
- Abdichtung: Tragen Sie das mitgelieferte RubberGum auf die erhöhten Abschnitte der Wanne auf.
- Säulen und Paneele: Installieren Sie die Säulen und Rückwände. Drücken Sie die Paneele fest auf das RubberGum. Schrauben Sie die Paneele nicht an die Wanne.
- Rahmen: Montieren Sie den Rahmen und die Eckpfosten.
- Glas und Türen: Setzen Sie die festen Glaselemente ein, installieren Sie die Dichtungen und montieren Sie die Türen mit den Rollen.
Wasser- und Elektroanschlüsse
Der elektrische Anschluss muss durch einen qualifizierten Elektriker gemäß den geltenden Gesetzen erfolgen. Die Dampfversion benötigt einen 220-240V Anschluss mit RCD-Schutz. Installieren Sie Absperrventile für Warm- und Kaltwasser. Achten Sie darauf, die geflochtenen Schläuche nicht zu fest anzuziehen, um Verbindungsbrüche zu vermeiden.
Bedienung des Bedienfelds
Das Bedienfeld steuert Licht, Dampf, Radio und Bluetooth. Die Dampffunktion kann zeitlich und temperaturabhängig eingestellt werden (max. 60°C). Nach 20 Sekunden Inaktivität sperrt sich das Bedienfeld automatisch (Sicherheitsfunktion). Zum Entsperren drücken Sie die entsprechende Taste.
Sicherheitshinweise
Die Dampffunktion ist nur für Erwachsene bestimmt. Verwenden Sie die Dampfkabine nicht bei Schwangerschaft, Herzerkrankungen oder Blutdruckproblemen. Sorgen Sie nach der Nutzung für ausreichende Belüftung. Schalten Sie Strom- und Wasserzufuhr nach Gebrauch immer ab.
Wartung und Pflege
Überprüfen Sie regelmäßig alle Verbindungen auf Dichtheit. Überschüssiges RubberGum, das zwischen den Paneelen hervorquillt, kann mit einem scharfen Messer vorsichtig abgeschnitten werden.
Praktische Hilfe
Typische Probleme
Undichte Anschlüsse
Überprüfen Sie alle Verbindungen auf Dichtheit und ziehen Sie diese bei Bedarf nach. Verwenden Sie keine Klebeverbindungen.
Druckprobleme
Stellen Sie sicher, dass der Wasserdruck zwischen 2,5 und 3,4 BAR liegt. Bei Schwerkraftsystemen ist oft eine Pumpe erforderlich.
RubberGum haftet nicht
Stellen Sie sicher, dass das RubberGum nicht mit Silikon in Kontakt kommt.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Teileliste.
- Stellen Sie sicher, dass der Wasserdruck im Bereich von 2,5 bis 3,4 BAR liegt.
- Installieren Sie Absperrventile für Warm- und Kaltwasser.
- Verwenden Sie flexible, geflochtene Schläuche (keine starren Rohre).
- Stellen Sie sicher, dass der elektrische Anschluss durch einen qualifizierten Elektriker erfolgt.
Technische Daten in der Praxis
- Elektrische Spannung
- 220-240V, 50Hz, 3kW (für Dampfversion).
Abbildungen und Diagramme

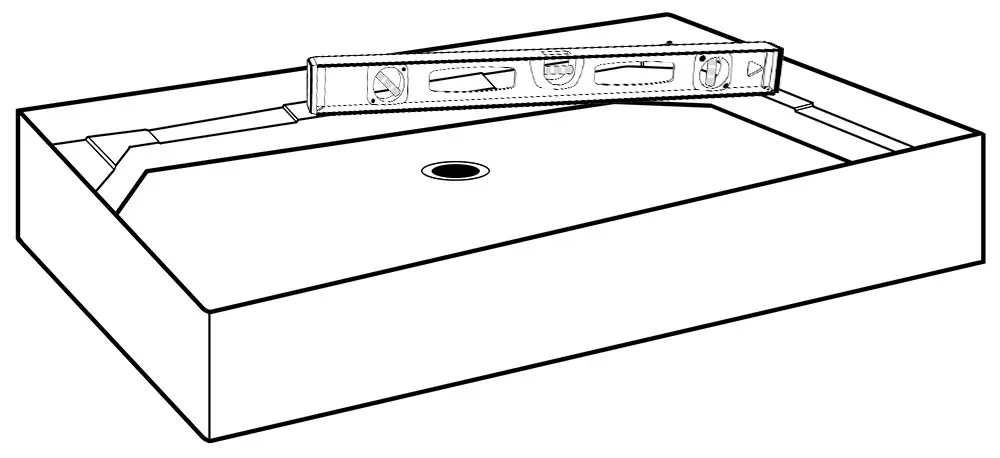

- Schritt 1: Ausrichtung der Duschwanne und Installation des Abflusses.

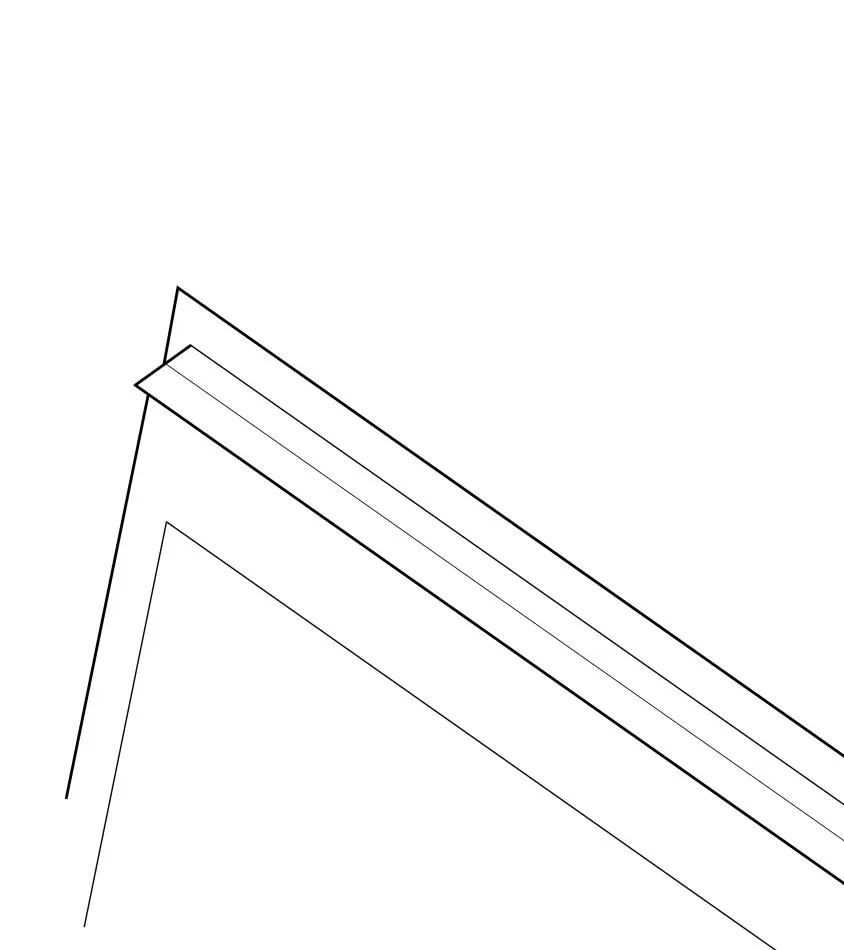

- Schritt 3-4: Montage der Säulen und Rückwände mit RubberGum.
- Schritt 8-11: Aufbau des Rahmens und der Eckpfosten.
- Schritt 22: Anschluss der Wasserleitungen an die Ventile.
- Schritt 23: Anschluss des Bedienfelds und Dampfgenerators.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Dampffunktion nur für Erwachsene.
- Nicht für die Reinigung von Tieren verwenden.
