Bedienungsanleitung für Insignia 165-Can Beverage Cooler NS-BC1ZSS9
Erfahren Sie, wie Sie Ihren Insignia 165-Can Beverage Cooler (NS-BC1ZSS9) korrekt installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Schritte zum Wechseln des Türanschlags, Tipps zur Energieeinsparung...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Insignia 165-Can Beverage Cooler ist ein Getränkekühlschrank mit einem Temperaturbereich von 1°C bis 10°C. Er erfordert eine ordnungsgemäße Belüftung und Nivellierung für den Betrieb. Vor der ersten Inbetriebnahme sollte das Gerät 30 Minuten aufrecht stehen. S. 7, 8, 17
Wichtigste Schritte
- Türanschlag wechseln S. 9, 10, 11, 12
- Temperatur einstellen S. 7, 17
Erste Inbetriebnahme
- Entfernen Sie alle Verpackungen, reinigen Sie den Innenraum und lassen Sie das Gerät 30 Minuten aufrecht stehen, bevor Sie es an den Strom anschließen. S. 7
Probleme und Lösungen
Kühler funktioniert nicht
Prüfen Sie Stromanschluss, Sicherung und Stromausfall.
S. 21Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 165 Dosen | 12-ounce can capacity | S. 6 |
| Temperaturbereich | 1° - 10° C | Cooler temperature range | S. 21 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5
- Installation S. 7, 8, 9
- Türanschlagwechsel S. 9, 10, 11, 12
- Fehlerbehebung S. 20, 21
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Bedienungsanleitung für den Insignia 165-Can Beverage Cooler (Modell NS-BC1ZSS9). Es enthält alle notwendigen Informationen für die Inbetriebnahme, den täglichen Gebrauch, die Wartung sowie die Fehlerbehebung. Vor der ersten Nutzung muss das Gerät etwa 30 Minuten aufrecht stehen, um das Kühlsystem zu stabilisieren.
Sicherheitshinweise
- Das Gerät darf nicht in der Nähe von Wasser oder Wärmequellen betrieben werden.
- Verwenden Sie keine Verlängerungskabel oder ungeerdete Adapter.
- Blockieren Sie niemals die Belüftungsöffnungen.
- Das Gerät enthält brennbares Kältemittel; bei der Entsorgung sind lokale Vorschriften zu beachten.
- Kinder dürfen nicht mit dem Gerät spielen oder in den Kühler klettern.
Installation und Aufbau
Der Kühler ist für den Einbau in Schränke konzipiert. Stellen Sie sicher, dass der Untergrund das Gewicht des voll beladenen Geräts tragen kann. Achten Sie auf ausreichende Belüftung:
- Oben: 0,5 cm
- Seiten: 0,5 cm
- Hinten: 2,0 cm
Das Gerät muss nivelliert werden, damit die Tür korrekt schließt. Dies erfolgt durch Drehen der Stellfüße.
Türanschlag wechseln
Der Türanschlag kann gewechselt werden. Hierfür wird ein Kreuzschlitzschraubendreher benötigt. Wichtige Schritte umfassen das Entfernen der oberen Scharnierbolzen, das Lösen der Scharniere und das Drehen der Tür um 180 Grad. Achten Sie darauf, die Teile (Scharniere, Abdeckungen) für den Wiedereinbau auf der gegenüberliegenden Seite aufzubewahren.
Bedienung
Nach dem Anschließen an eine geerdete Steckdose (115V, 60Hz) sollte das Gerät 3-4 Stunden laufen, bevor Getränke hinzugefügt werden. Die Temperatur kann über das Bedienfeld zwischen 34°F und 50°F (1°C bis 10°C) eingestellt werden. Eine Memory-Funktion speichert die Temperatureinstellung bei Stromausfällen.
Wartung und Reinigung
Reinigen Sie den Innenraum regelmäßig mit einem milden Reinigungsmittel und einem weichen Tuch. Verwenden Sie keine scheuernden Mittel oder organische Lösungsmittel. Das Gerät verfügt über eine automatische Abtaufunktion; das Tauwasser verdunstet von selbst.
Fehlerbehebung
Bei Störungen zeigt das Display Fehlercodes an (E1, E4, E6, E9). Kontaktieren Sie bei Auftreten dieser Codes den Kundendienst. Bei Problemen wie "Kühler kühlt nicht" oder "Tür schließt nicht" prüfen Sie zuerst die Stromversorgung, die Nivellierung und die Dichtungen.
Technische Daten
Das Gerät bietet Platz für 165 Dosen (12 oz). Der Temperaturbereich liegt zwischen 1°C und 10°C. Das Gerät ist UL-gelistet.
Praktische Hilfe
Typische Probleme
Kühler funktioniert nicht
Prüfen Sie, ob der Stecker fest in der Steckdose sitzt, die Sicherung intakt ist oder ein Stromausfall vorlag.
Tür schließt nicht vollständig
Regal anpassen, Türdichtungen reinigen und das Gerät mit den Stellfüßen nivellieren.
Kühler ist nicht kalt genug
Tür schließen, Getränken Zeit zum Kühlen geben oder die Temperatur kälter einstellen.
Ungewöhnliche Geräusche
Gerät nivellieren, Abstand zur Wand vergrößern. Ein Summen des Kompressors oder Klappern des Ventils ist normal.
Vor der Verwendung
- Verpackung vollständig entfernen.
- Gerät vor dem Einschalten ca. 30 Minuten aufrecht stehen lassen.
- Innenraum mit einem feuchten, warmen Tuch reinigen.
- Ausreichend Belüftungsabstand einhalten (oben/seiten 0,5 cm, hinten 2 cm).
- An eine dedizierte, geerdete Steckdose anschließen.
Technische Daten in der Praxis
- Temperaturbereich
- 34° bis 50° F (1° bis 10° C).
- Stromversorgung
- 115V, 60Hz.
Abbildungen und Diagramme
- Das Bedienfeld ermöglicht das Ein-/Ausschalten, die Lichtsteuerung, Temperatureinstellung und Einheitenumschaltung.
- Die Abbildungen zum Türanschlagwechsel zeigen die Demontage der Scharniere und die korrekte Neupositionierung.

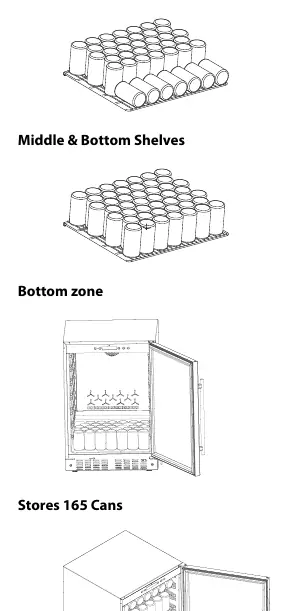

- Die Anordnung der Getränke zeigt, wie der Innenraum für maximale Kapazität genutzt wird.
Modellkompatibilität
- Nicht für den Einsatz in Wohnmobilen (RV) oder mit Wechselrichtern geeignet.
- Nicht für den Außenbereich oder Garagen geeignet.
- Umgebungstemperatur sollte zwischen 50° und 85° F (10° - 29,4° C) liegen.
