Installationsanleitung für Insignia 1100L | 1200L Monochrome Series Duschkabine
Detaillierte Installations- und Bedienungsanleitung für die Insignia 1100L und 1200L Monochrome Series Duschkabinen. Erfahren Sie alles über Montage, Wasser- und Elektroanschlüsse, Bedienung des Bedienfelds und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Insignia 1100L und 1200L Monochrome Series Duschkabinen. Bitte überprüfen Sie vor Beginn der Montage den vollständigen Lieferumfang. Die Installation sollte von Personen mit entsprechenden handwerklichen Fähigkeiten durchgeführt werden; bei Unsicherheit ist ein Fachmann hinzuzuziehen. Das Produkt ist freistehend konzipiert und darf nicht fest mit Wand oder Boden verschraubt werden.
Installationsschritte
Die Montage erfolgt in mehreren logischen Schritten:
- Vorbereitung: Nivellieren Sie die Duschwanne und schließen Sie den Abfluss an. Verwenden Sie McAlpine oder ähnliche 40mm Kompressionsanschlüsse; keine Klebeverbindungen verwenden.
- Rahmen: Verbinden Sie die Rahmenteile mit den mitgelieferten Sicherungsclips.
- Abdichtung: Tragen Sie das mitgelieferte RubberGum auf die erhöhten Bereiche der Wanne auf, bevor Sie den Rahmen fixieren.
- Paneele: Montieren Sie die Rückwände und fixieren Sie diese fest auf dem RubberGum. Schrauben Sie die Rückwände nicht an die Wanne.
- Komponenten: Installieren Sie das AMI-System, die Duschsäule, die festen Glasscheiben, das Dach und die Zubehörteile.
- Türen: Setzen Sie die Türrollen und Dichtungen ein.
Anschlüsse und Anforderungen
Für den Betrieb sind spezifische Anforderungen zu beachten:
- Wasser: Empfohlener Druck zwischen 2,5 und 3,4 BAR. Verwenden Sie flexible, WRAS-zugelassene geflochtene Schläuche. Bei hartem Wasser wird ein Wasserenthärter dringend empfohlen.
- Elektrik: Die Dampfversion benötigt einen 220-240V Anschluss mit RCD-Schutz. Die Nicht-Dampfversion benötigt 12V DC/1500mA. Elektrische Arbeiten müssen von einem qualifizierten Elektriker abgenommen werden.

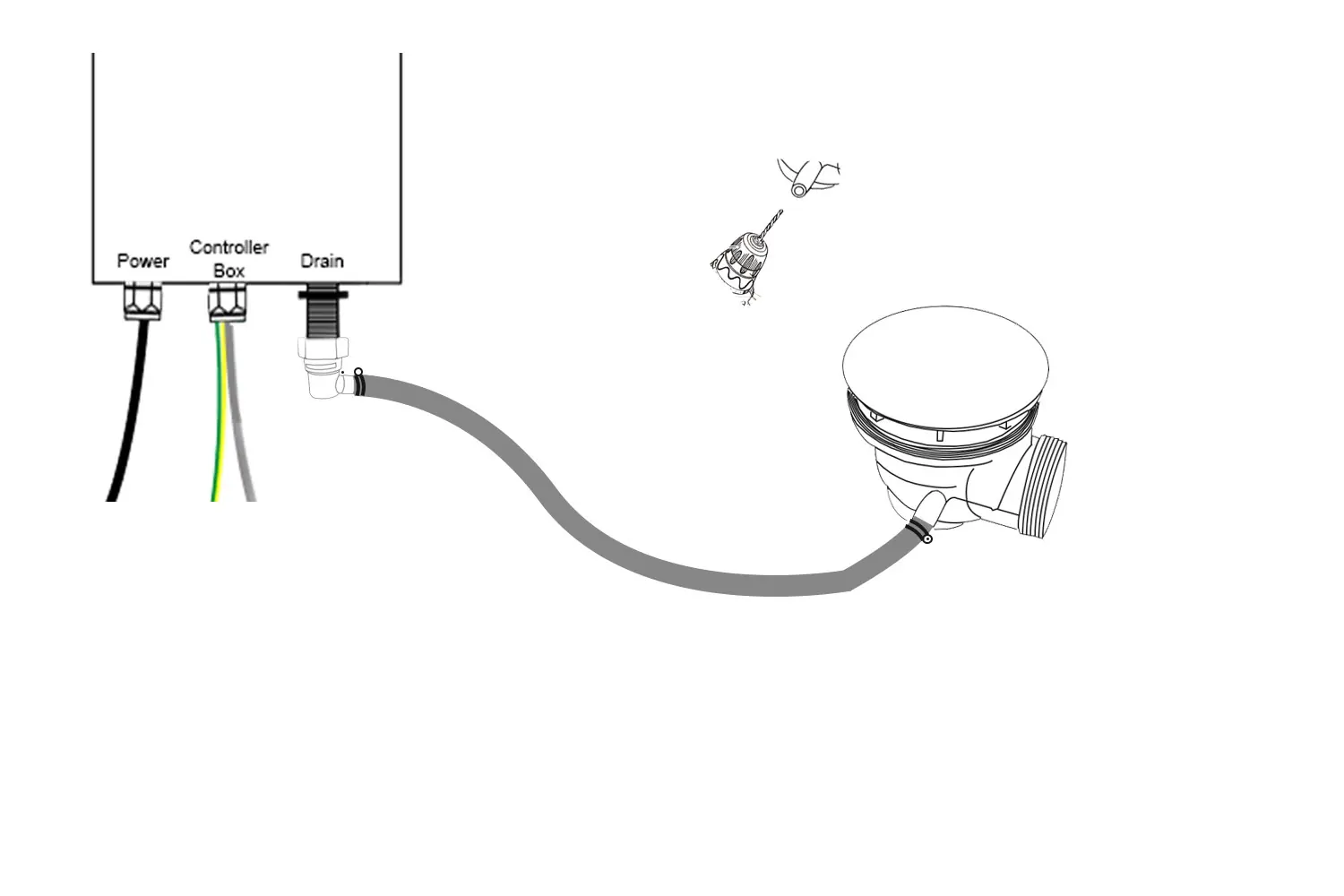

- Dampfgenerator: Stellen Sie sicher, dass der Abfluss-Spigot durchgebohrt ist, bevor Sie den Ablaufschlauch anschließen.
Bedienung und Sicherheit

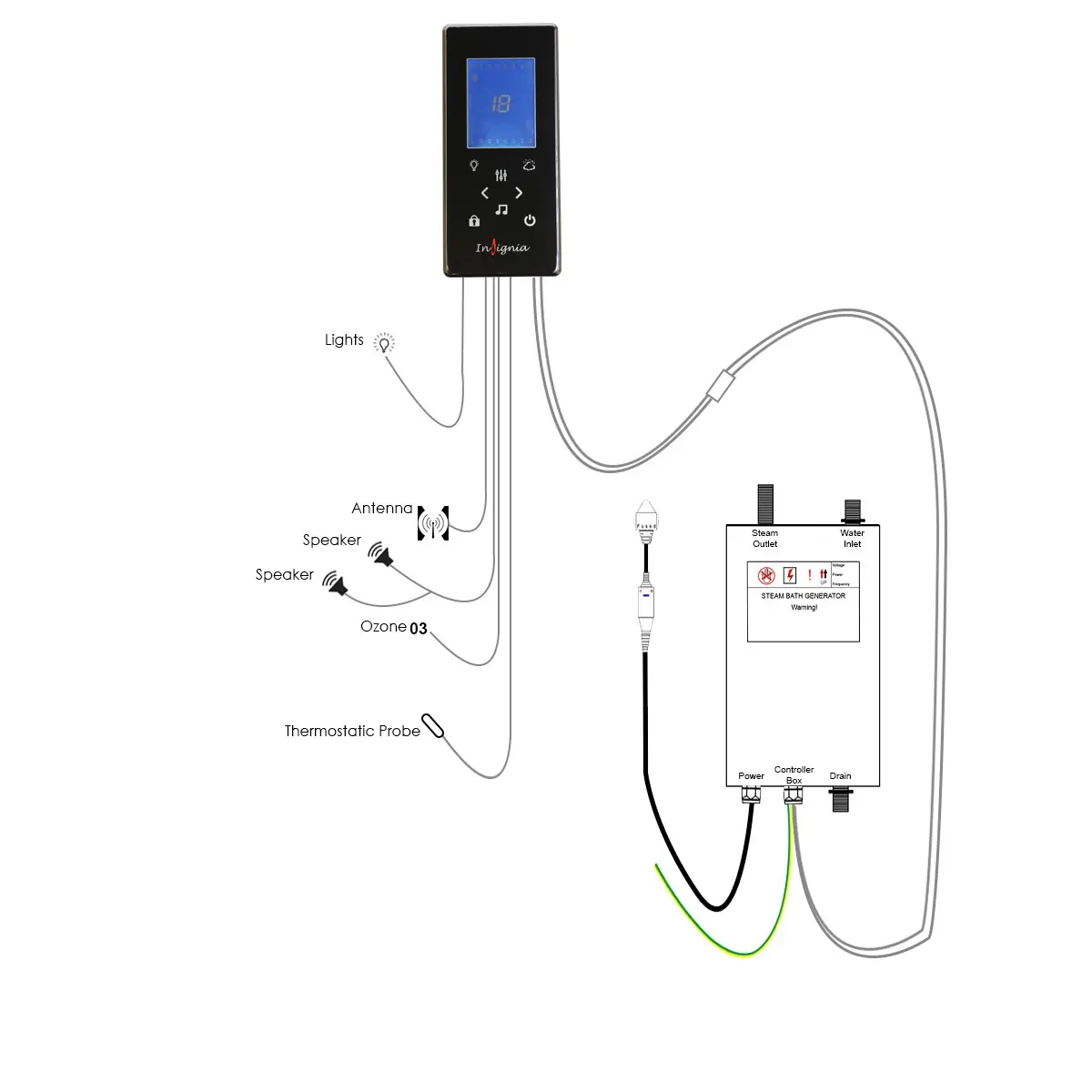

Das Bedienfeld ermöglicht die Steuerung von Licht, Dampf, Musik (Radio/Bluetooth) und Lautstärke. Beachten Sie bei der Nutzung der Dampffunktion:
- Sicherheit: Die Dampffunktion ist nur für Erwachsene bestimmt. Nicht bei Herz-Kreislauf-Erkrankungen oder Schwangerschaft verwenden.
- Nutzung: Duschen Sie vor der Dampfnutzung, um die Poren zu öffnen. Dampfen Sie nicht länger als 10-15 Minuten pro Sitzung.
- Wartung: Schalten Sie nach Gebrauch immer die Strom- und Wasserzufuhr ab.
Praktische Hilfe
Typische Probleme
Wasserleck an den Anschlüssen
Überprüfen Sie alle Verbindungen auf Dichtheit. Verwenden Sie keine Klebeverbindungen für den Abfluss, sondern nur Kompressionsanschlüsse.
Dampfgenerator funktioniert nicht
Stellen Sie sicher, dass der Abfluss-Spigot durchgebohrt ist und der Ablaufschlauch korrekt mit dem Abfluss verbunden ist.
Dampf tritt nicht aus
Überprüfen Sie die Wasserzufuhr zum Generator und stellen Sie sicher, dass der Dampfschlauch nicht geknickt ist.
Vor der Verwendung
- Überprüfen Sie den gesamten Lieferumfang anhand der Packliste.
- Stellen Sie sicher, dass der Wasserdruck zwischen 2,5 und 3,4 BAR liegt.
- Installieren Sie einen Wasserenthärter bei hartem Wasser.
- Verwenden Sie flexible, WRAS-zugelassene geflochtene Schläuche für die Wasserzufuhr.
- Stellen Sie sicher, dass alle elektrischen Anschlüsse von einem qualifizierten Elektriker abgenommen wurden.
- Prüfen Sie, ob der Abfluss-Spigot für den Dampfgenerator durchgebohrt ist.
Abbildungen und Diagramme
- Schritt 1: Nivellierung der Duschwanne und Abflussanschluss.
- Schritt 2: Montage des Rahmens mit Sicherungsclips.
- Schritt 17: Wasseranschluss-Schema für Kopfbrause, Handbrause und Dampfgenerator.
Modellkompatibilität
- Nicht für die Verwendung mit starren Rohren geeignet.
- Dampffunktion nur für Erwachsene.
- Nicht mit mehr als einer Person gleichzeitig nutzen.
