Installationsanleitung für die Duschkabine Insignia 1200R ECOnomy

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Insignia 1200R ECOnomy Duschkabine. Bitte lesen Sie das Dokument sorgfältig durch, bevor Sie mit dem Aufbau beginnen. Überprüfen Sie alle Inhalte sofort nach Erhalt; Reklamationen sind nach Beginn des Aufbaus nicht mehr möglich. Bei technischen Fragen während der Installation steht Ihnen der Support unter 01908 317512 zur Verfügung.

Vorbereitung und Anforderungen

Für eine erfolgreiche Installation sind folgende Voraussetzungen und Werkzeuge erforderlich:

• Wasserdruck: Empfohlen zwischen 2,5 und 3,4 BAR. Bei Schwerkraftsystemen (unter 1 BAR) ist eine Pumpe erforderlich. Überschreiten Sie niemals 3,4 BAR.
• Werkzeuge: Schere, Messer, Wasserwaage, Maßband, Kreuzschlitzschraubendreher, elektrische Bohrmaschine, Schutzhandschuhe und Schutzbrille.
• Zubehör: Verwenden Sie ausschließlich flexible geflochtene Wasserschläuche (nicht im Lieferumfang enthalten). Verwenden Sie keine starren Rohre oder Klebeverbindungen für den Abfluss.
• Absperrventile: Installieren Sie leicht zugängliche Absperrventile für Warm- und Kaltwasser.

Montageschritte

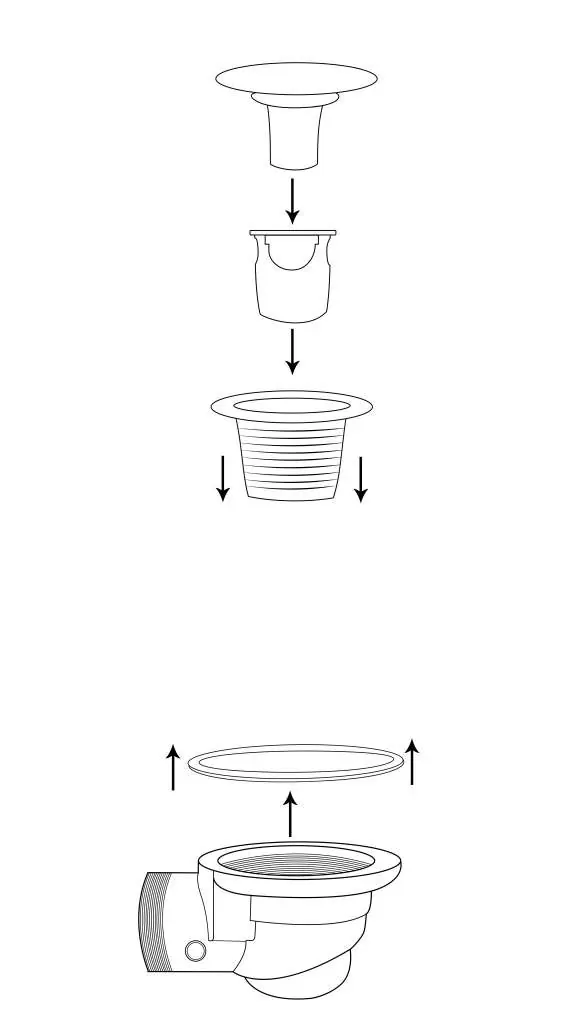

1. Duschwanne: Richten Sie die Wanne aus und schließen Sie den Abfluss an.
2. Rahmen: Verbinden Sie die Rahmenteile mit den mitgelieferten Sicherungsclips.
3. Abdichtung: Tragen Sie das mitgelieferte RubberGum auf die Wanne auf. Achten Sie darauf, dass es nicht mit Silikon in Kontakt kommt.
4. Rahmenmontage: Drücken Sie den Rahmen fest auf das RubberGum.
5. Rückwände: Montieren Sie die Rückwände. Schrauben Sie diese nicht direkt an die Wanne.

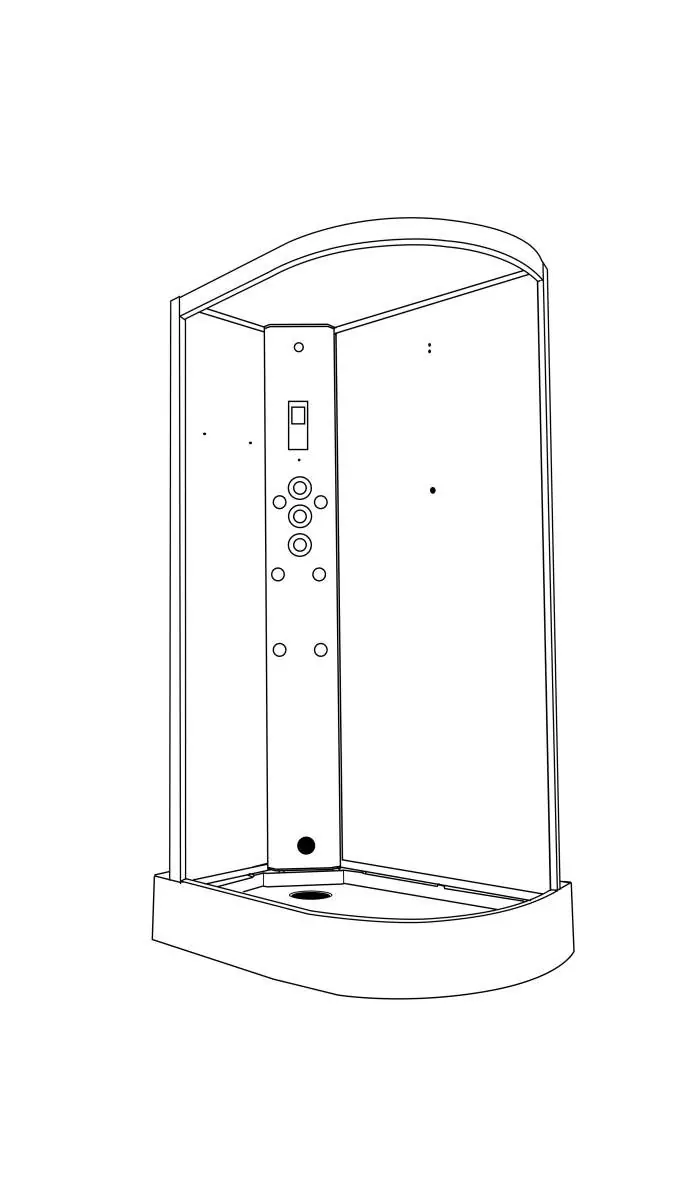

6. Säule: Verbinden Sie die Duschsäule mit den Rückwänden.
7. Glas: Setzen Sie die festen Glaselemente ein und sichern Sie diese.
8. Dichtungen: Bringen Sie die Glasdichtungen an.
9. Türen: Montieren Sie die Türrollen und setzen Sie die Türen ein.

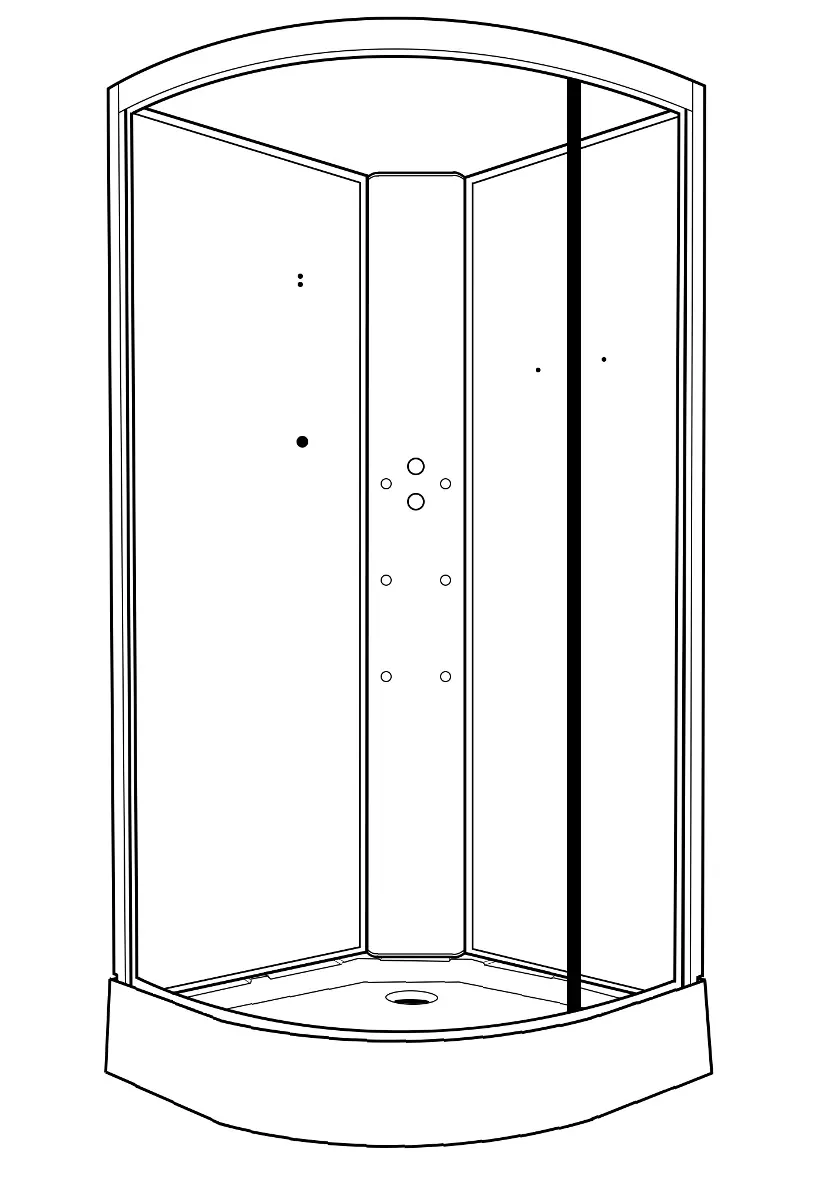

10. Dach und Zubehör: Setzen Sie das Dach auf und montieren Sie Zubehör wie Handbrause und Ablage.
11. Wasseranschluss: Verbinden Sie die Wasserleitungen mit dem Ventil.

Inbetriebnahme und Prüfung

Bevor Sie die Dusche nutzen, führen Sie folgende Schritte durch:

• Überprüfen Sie alle Verbindungen auf Dichtheit, einschließlich Abfluss, Düsen und Schläuche.
• Testen Sie die Funktionen (Kopfbrause, Handbrause, Düsen) bei laufendem Wasser und prüfen Sie auf Lecks.
• Schneiden Sie überschüssiges RubberGum mit einem scharfen Messer ab.
• Schieben Sie die Dusche erst nach Abschluss aller Prüfungen in ihre endgültige Position.

Sicherheitshinweise

Beachten Sie beim Betrieb der Dampffunktion und der Dusche folgende Sicherheitsregeln:

• Lassen Sie Kinder niemals unbeaufsichtigt in der Dusche.
• Die Dampffunktion ist nur für Erwachsene bestimmt.
• Verwenden Sie die Dampffunktion nicht bei Schwangerschaft, Herz-Kreislauf-Erkrankungen oder unter Alkoholeinfluss.
• Schalten Sie nach Gebrauch immer die Strom- und Wasserzufuhr ab.
• Sorgen Sie für ausreichende Belüftung nach der Nutzung der Dampffunktion.
