Montageanleitung für freistehende Badewannen Villeroy & Boch Quaryl
Detaillierte Montageanleitung für freistehende Badewannen aus Quaryl von Villeroy & Boch. Diese Anleitung enthält wichtige Schritte zur Vorbereitung, Ausrichtung, zum Anschluss und zur fachgerechten Abdichtung Ihrer Badewanne.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Montage erfolgt durch Ausrichten der Wanne, Markieren der Position, Auftragen einer Silikonfuge, Einsetzen der Wanne, Anschließen des Abflusses und abschließendes Versiegeln. Nach der Montage muss das Silikon 24 Stunden aushärten. S. 4, 5, 7, 8
Wichtigste Schritte
- Wanne mit Wasserwaage ausrichten. S. 4, 7, 10, 14
- Silikonfuge auftragen und 24 Stunden aushärten lassen. S. 5, 8, 12, 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Wassertemperatur | 60 °C | Maximale zulässige Temperatur des Wassers. | S. 4, 7, 10, 14 |
| Max. Wasserdruck | 3 bar | Maximaler Leitungsdruck. | S. 4, 7, 10, 14 |
Wo es im PDF steht
- Montageanleitung S. 1, 16
- Montageschritte S. 2, 3, 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage von freistehenden Badewannen aus Quaryl. Die Installation erfordert Sorgfalt, insbesondere bei der Ausrichtung und Abdichtung. Beachten Sie, dass nach der Montage eine Aushärtezeit von 24 Stunden für das Silikon eingehalten werden muss, bevor die Wanne benutzt werden darf.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass alle notwendigen Werkzeuge bereitliegen, bevor Sie mit der Installation beginnen. Dazu gehören:
- Silikonpistole und Silikon
- Wasserwaage
- Maßband oder Zollstock
- Schraubendreher
- Stift zum Markieren
- Montagewerkzeug für den Abfluss
Montageschritte
Die Montage folgt einem universellen Prozess für die verschiedenen Modelle:

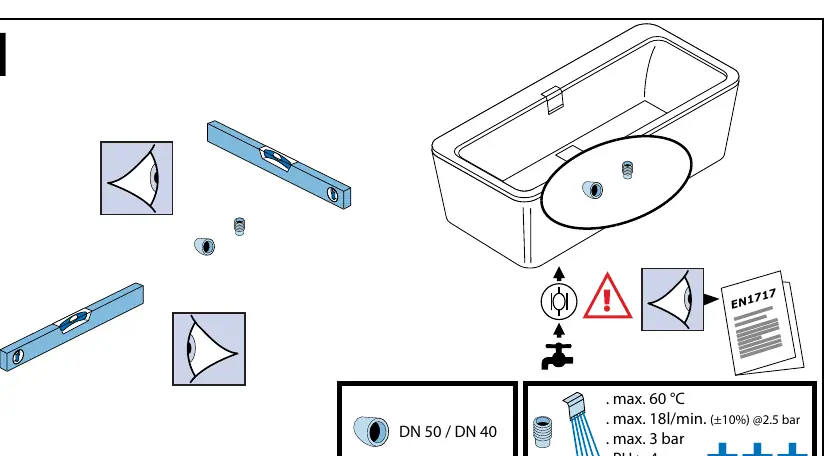

- Ausrichtung: Platzieren Sie die Wanne an der gewünschten Stelle und richten Sie diese mithilfe einer Wasserwaage exakt aus.
- Markierung: Zeichnen Sie den Umriss der Wanne auf dem Boden nach.
- Abdichtung: Tragen Sie eine Silikonfuge entlang der markierten Linie auf dem Boden auf.
- Positionierung: Setzen Sie die Wanne vorsichtig in das Silikonbett ein.

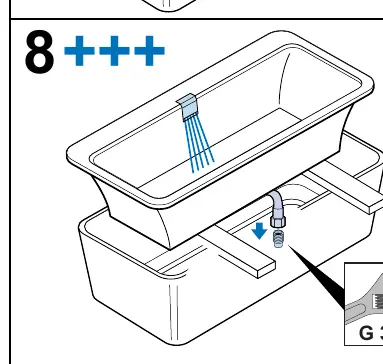

- Anschluss: Verbinden Sie den Abfluss gemäß den örtlichen Sanitärvorschriften. Achten Sie auf die korrekte Montage der Dichtungen.

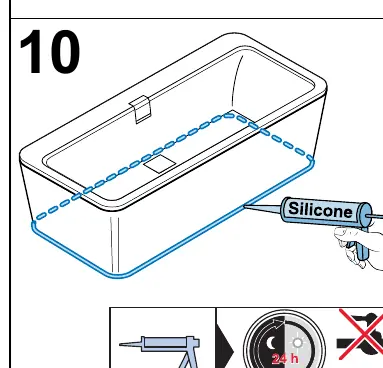

- Finale Abdichtung: Versiegeln Sie die Ränder zwischen Wanne und Boden mit Silikon.
Anschluss und Abdichtung
Der Anschluss an das Abwassersystem muss fachgerecht erfolgen. Verwenden Sie geeignete Rohre (DN 50 / DN 40). Achten Sie darauf, dass alle Verbindungen dicht sind, bevor Sie die Wanne vollständig fixieren. Nach dem Auftragen der Silikonfugen muss die Wanne 24 Stunden lang ruhen, ohne dass Wasser in die Fugen gelangt.
Technische Daten
Bei der Installation sind folgende Grenzwerte zu beachten:
- Maximale Wassertemperatur: 60 °C
- Maximaler Wasserdruck: 3 bar
- Durchflussrate: max. 18 l/min bei 2,5 bar
- pH-Wert des Wassers: > 4
Praktische Hilfe
Typische Probleme
Silikonfuge wird nicht fest oder undicht
Stellen Sie sicher, dass die Wanne nach dem Abdichten 24 Stunden lang nicht benutzt wird und kein Wasser an die frischen Fugen gelangt.
Wanne wackelt nach der Montage
Überprüfen Sie vor dem Auftragen des Silikons mit einer Wasserwaage, ob die Wanne absolut gerade steht.
Vor der Verwendung
- Prüfen Sie, ob alle benötigten Werkzeuge (Silikonpistole, Wasserwaage, Schraubendreher) vorhanden sind.
- Stellen Sie sicher, dass der Abwasseranschluss (DN 50 / DN 40) vorbereitet ist.
- Überprüfen Sie die Wasserqualität (pH-Wert > 4).
- Stellen Sie sicher, dass die Wassertemperatur 60 °C nicht überschreitet.
- Planen Sie eine 24-stündige Aushärtezeit für das Silikon ein.
Abbildungen und Diagramme
- Die Diagramme zeigen die schrittweise Montage von der Ausrichtung über die Silikonierung bis zum Anschluss.
- Achten Sie auf die Symbole für Werkzeuge und die 24-Stunden-Wartezeit.
