Anleitung zum Austausch der WLAN-Karte für HP Mini 110-1046NR

Wichtige Informationen zur Reparatur

Diese Anleitung beschreibt den Prozess zum Ausbau und Austausch der WLAN-Karte im HP Mini 110-1046NR. Da es sich um einen Eingriff in die Hardware handelt, arbeiten Sie vorsichtig, um empfindliche Flachbandkabel und Kunststoffnasen nicht zu beschädigen. Stellen Sie sicher, dass das Gerät vollständig ausgeschaltet ist, bevor Sie beginnen.

Benötigte Werkzeuge

• Phillips #00 Schraubendreher
• Phillips #0 Schraubendreher
• Phillips #1 Schraubendreher
• Spudger (Kunststoff-Hebelwerkzeug)
• iFixit Öffnungswerkzeuge

Vorbereitung und Batterieentnahme

Schalten Sie das Netbook vollständig aus. Drehen Sie das Gerät um und suchen Sie die Schieberegler in der Nähe des Akkus. Schieben Sie beide Regler nach innen, bis sich der Akku löst, und entnehmen Sie ihn.

Tastatur und Festplatte entfernen

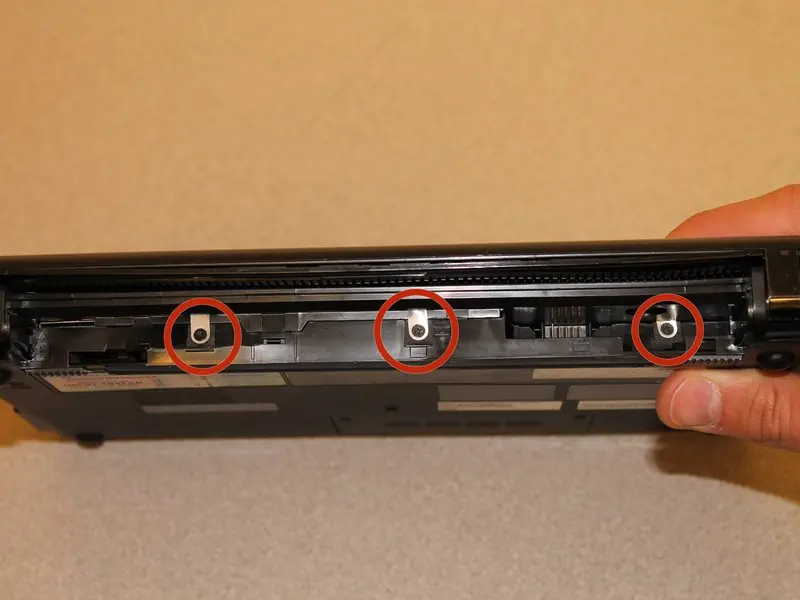

Schließen Sie den Bildschirm und drehen Sie das Gerät so, dass der Akkuschacht zu Ihnen zeigt. Entfernen Sie die drei 2,9-mm-Schrauben im Akkuschacht. Drehen Sie das Gerät wieder um, öffnen Sie den Bildschirm und hebeln Sie die Tastatur vorsichtig an der oberen Kante mit einem Spudger heraus. Vorsicht: Ziehen Sie die Tastatur nicht sofort ab, da ein empfindliches Flachbandkabel mit dem Mainboard verbunden ist. Klappen Sie die Tastatur um, lösen Sie die schwarze Lasche am Anschluss und ziehen Sie das Kabel heraus. Entfernen Sie anschließend die drei Schrauben, die die Festplatte halten, und ziehen Sie diese mithilfe der schwarzen Lasche nach links aus dem Schacht.

Speicherabdeckung und Tastaturrahmen

Drehen Sie das Gerät um, um die zwei Schrauben der Speicherabdeckung zu lösen. Nehmen Sie die Abdeckung ab. Entfernen Sie die 4,9-mm-Schraube rechts neben dem Speicher. Hebeln Sie die vier Gummifüße an der Unterseite ab und entfernen Sie die darunter liegenden 6-mm-Schrauben. Drehen Sie das Gerät wieder um und entfernen Sie die acht 5,9-mm-Schrauben, die den Tastaturrahmen sichern. Hebeln Sie den Rahmen vorsichtig ab und lösen Sie das Touchpad-Flachbandkabel.

Austausch der WLAN-Karte

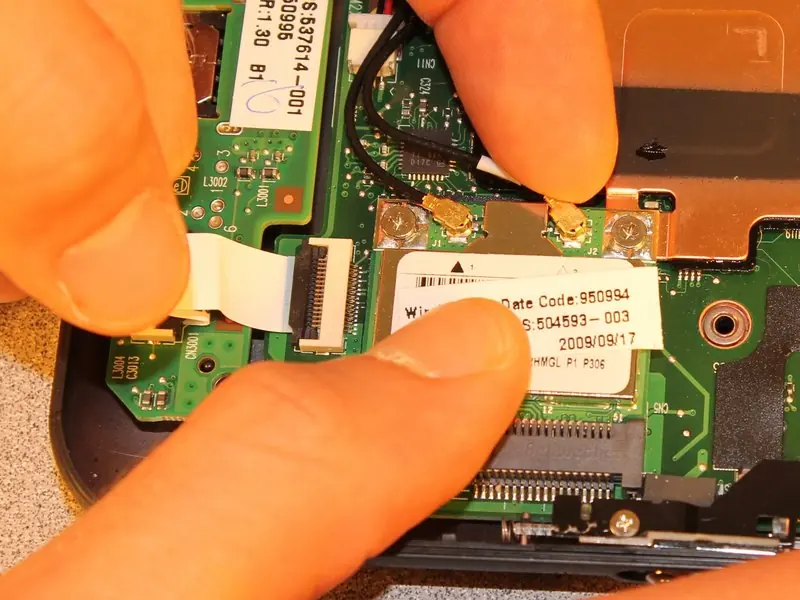

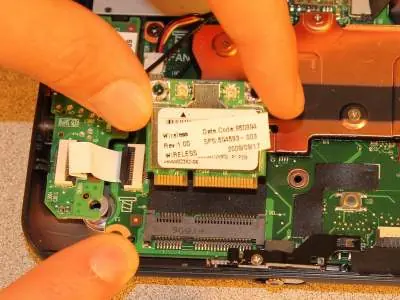

Suchen Sie die WLAN-Karte. Lösen Sie die zwei Antennenkabel vorsichtig mit einem Spudger. Hinweis: Notieren Sie sich, welches Kabel an welchen Anschluss gehört; das Kabel mit dem weißen Band gehört an den Anschluss J2. Entfernen Sie die zwei 3,4-mm-Schrauben. Die Karte ist federgelagert und springt leicht nach oben, wenn die Schrauben entfernt werden. Halten Sie die Karte fest, lassen Sie sie nach oben kommen und ziehen Sie sie aus dem Steckplatz.

Zusammenbau

Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Achten Sie beim Einsetzen der neuen WLAN-Karte darauf, dass sie vollständig im Steckplatz sitzt, bevor Sie sie herunterdrücken und verschrauben.
