Referenzhandbuch für HP 11807A,E Option 001 Software
Dieses Referenzhandbuch bietet eine umfassende Anleitung zur Einrichtung und Verwendung der HP 11807A,E Option 001 Software für HP 8920A,B,D Testsets. Erfahren Sie, wie Sie Tests anpassen, Grenzwerte festlegen, Daten sammeln und Probleme...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch beschreibt die Einrichtung und Verwendung der HP 11807A,E Option 001 Software mit dem HP 8920A,B,D Testset. Es dient als Referenz für die Durchführung automatisierter Tests an FM-Funkgeräten.
Produktbeschreibung
Die Software führt automatisierte Tests zur Bestimmung der HF- und Audioleistung von FM-Funkgeräten durch. Sie basiert auf Industriestandards wie EIA/TIA-603.

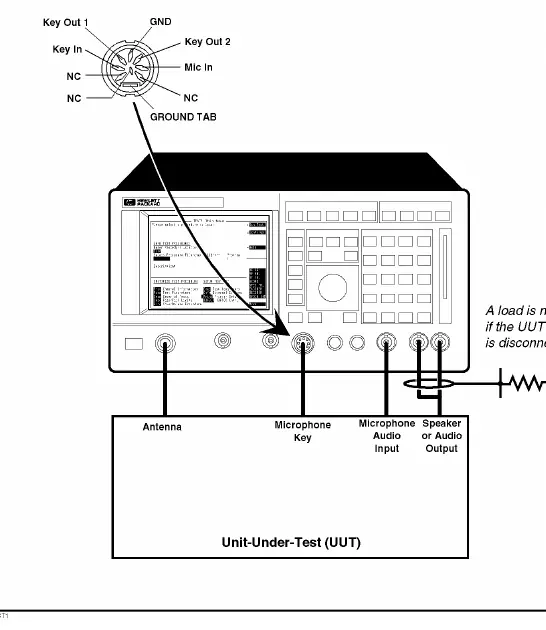

Einrichtung und Verbindungen

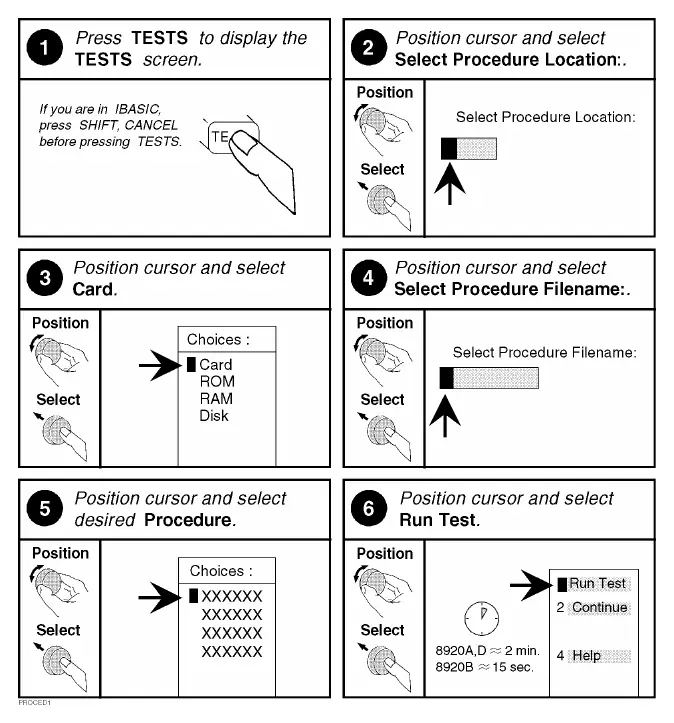

Vor Beginn der Tests müssen das Testset konfiguriert und die Hardwareverbindungen hergestellt werden. Die Software wird von einer Speicherkarte geladen.

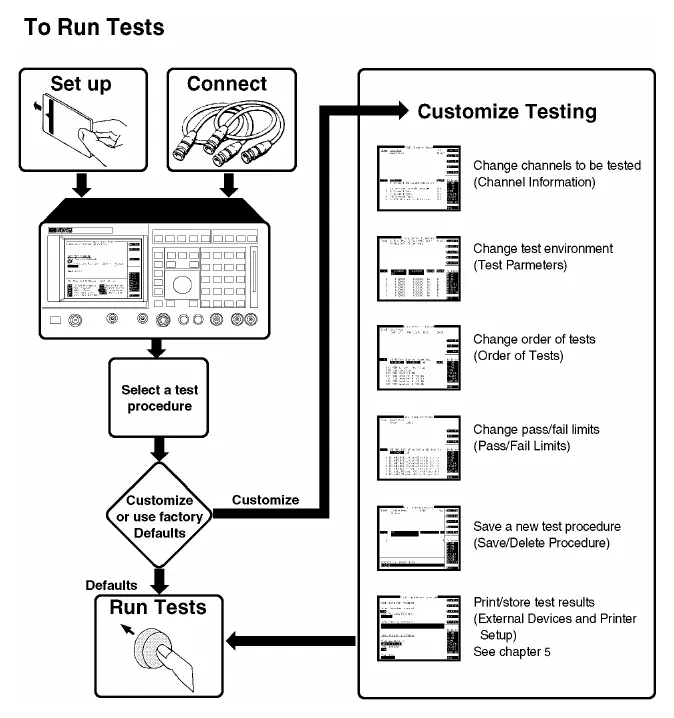

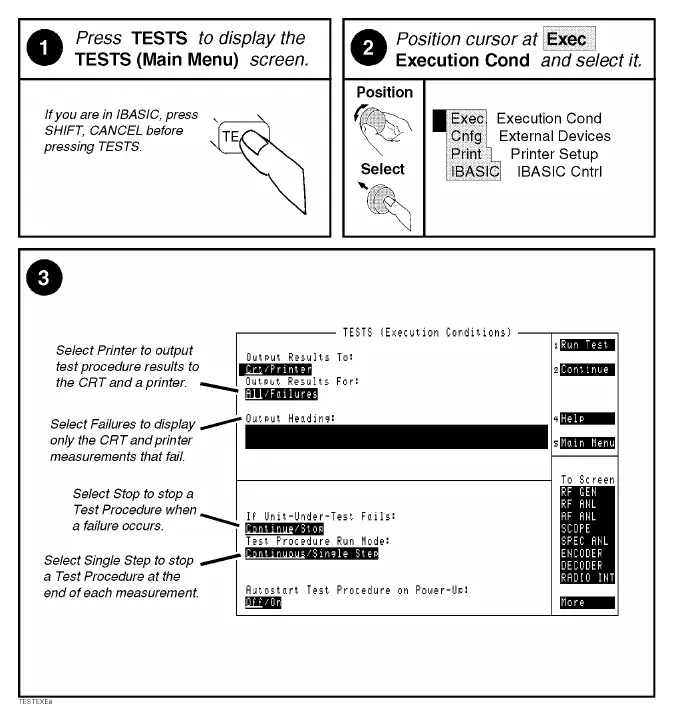

Anpassen der Tests
Benutzer können die Testreihenfolge, Kanäle, Grenzwerte (Pass/Fail) und Testparameter anpassen. Diese Einstellungen können auf einer Speicherkarte gespeichert werden.
Testbeschreibungen
Das Handbuch enthält detaillierte Beschreibungen für 21 Tests, darunter:
- TEST_01 (Stromaufnahme)
- TEST_02 (Frequenzfehler)
- TEST_03 (Ausgangsleistung)
- TEST_04 (Modulationsbegrenzung)
- TEST_05 (Audio-Frequenzgang)
- TEST_06 (Audio-Verzerrung)
- TEST_07 (Mikrofonempfindlichkeit)
- TEST_08 (FM-Brummen und Rauschen)
- TEST_09 (AM-Brummen und Rauschen)
- TEST_10 (CTCSS/CDCSS-Abweichung)
- TEST_11-18 (RX-Tests)
- TEST_19-21 (Schnelltests)
Datenerfassung und Drucken
Testergebnisse können auf Speicherkarten, Disketten oder PCs gespeichert und über serielle, parallele oder HP-IB-Schnittstellen gedruckt werden.
Fehlerbehebung
Bei Problemen mit der Software, dem Testablauf oder der Datenerfassung bietet das Handbuch spezifische Lösungsansätze.
Praktische Hilfe
Typische Probleme
Die Software wurde falsch geladen. Löschen Sie den RAM oder laden Sie ein anderes Programm und dann die HP 11807A,E Software neu.
Überprüfen Sie die Kabelverbindungen, stellen Sie sicher, dass der Drucker eingeschaltet ist und die korrekte Schnittstelle (HP-IB, seriell, parallel) im Menü 'External Devices' konfiguriert ist.
Überprüfen Sie die Audioverbindungen, stellen Sie sicher, dass das Mikrofon keine Umgebungsgeräusche aufnimmt und keine DC-Signale auf den Audioleitungen liegen (ggf. Blockkondensator verwenden).
Vor der Verwendung
- Stellen Sie sicher, dass die Speicherkarte korrekt eingesetzt ist.
- Überprüfen Sie die Firmware-Revision des Testsets (SHIFT CONFIG).
- Stellen Sie sicher, dass das Testset für die gewünschte Schnittstelle konfiguriert ist.
- Verbinden Sie das Funkgerät korrekt mit dem Testset.
