Montageanleitung für Horizon Class 3 Anhängerkupplung 84557

Detaillierte Montageanleitung für die Horizon Class 3 Anhängerkupplung (Modell 84557) für den Ford Maverick. Enthält Schritt-für-Schritt-Anweisungen, benötigte Werkzeuge, Drehmomentvorgaben und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Anhängerkupplung wird am Ford Maverick (2022+) montiert. Die Installation erfordert das Absenken des Auspuffs, das Entfernen der unteren Verkleidung und das Verschrauben am Fahrgestell mit spezifischen Drehmomenten. S. 2, 3

Wichtigste Schritte

Auspuff absenken und Gummiaufhängungen entfernen. S. 3, 4
M12-Schrauben mit 92 N*M festziehen. S. 3, 5
7/16 Zoll-Schrauben mit 68 N*M festziehen. S. 3, 5

Wartung und Reset

Überprüfen Sie die Anhängerkupplung regelmäßig und stellen Sie sicher, dass alle Befestigungen fest angezogen sind. S. 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
Drehmoment M12	92 N*M	Anzugsdrehmoment für M12-Schrauben	S. 3, 5
Drehmoment 7/16 Zoll	68 N*M	Anzugsdrehmoment für 7/16 Zoll-Schrauben	S. 3, 5

Wo es im PDF steht

Sicherheitshinweise und Garantie S. 1
Benötigte Werkzeuge und Fahrzeuganwendung S. 2
Montageanleitung und Diagramme S. 3

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

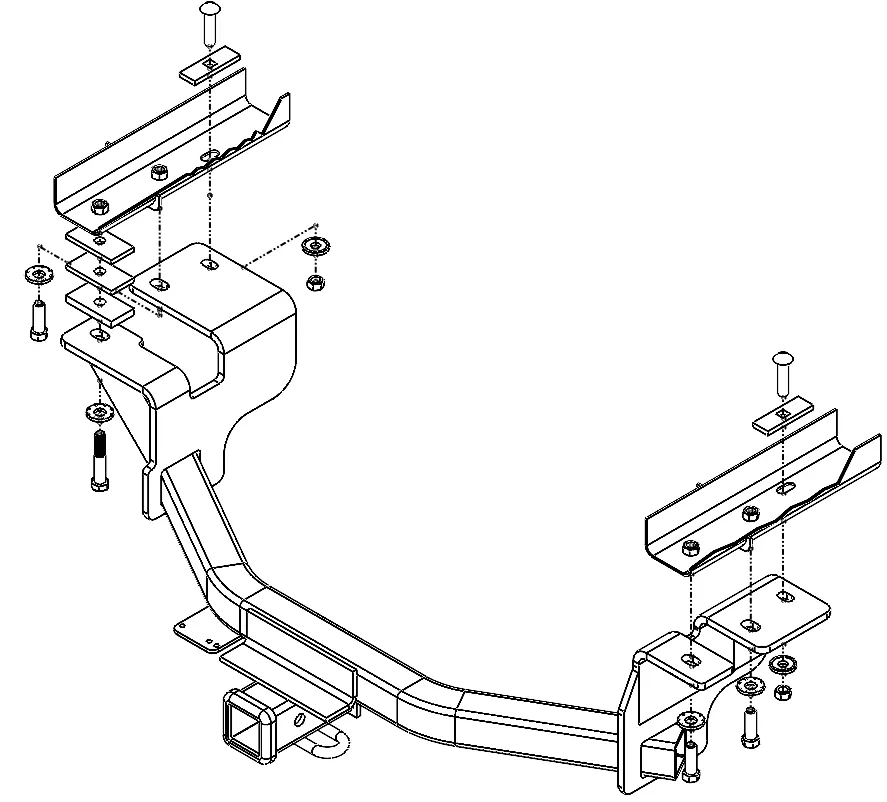

Explosionszeichnung der Anhängerkupplung und Montagepunkte

Seite 3

Seite 4

Seite 5

Wichtige Informationen zur Montage

Diese Anleitung beschreibt die Installation der Horizon Class 3 Anhängerkupplung (Modelle 76557, 84557, CQT76557) am Ford Maverick (Modelljahr 2022 bis aktuell). Die geschätzte Montagezeit für professionelle Installateure beträgt 60 Minuten.

Benötigte Werkzeuge

Schutzbrille
Ratsche mit Verlängerung
Steckschlüsselsatz (7 mm, 19 mm, 11/16 Zoll)
Schlitzschraubendreher
Auspuff-Entfernungswerkzeug (Zange)
Schleifmaschine (für Verkleidung)
Drehmomentschlüssel
Seifenwasser
Drahtbürste

Schritt-für-Schritt-Montage

Auspuff absenken: Schmieren Sie die Gummiaufhängungen mit Seifenwasser und entfernen Sie diese mit einer Auspuffzange. Stützen Sie den Auspuff ab, bevor Sie die Aufhängungen entfernen.
Verkleidung entfernen: Entfernen Sie die untere Verkleidung auf der Beifahrerseite (8 Schrauben, 1 Niete).
Schrauben entfernen: Lösen Sie die M12-Schrauben an der Unterseite des Fahrgestells auf beiden Seiten.
Anhängerkupplung montieren: Führen Sie die Schlossschrauben und Abstandshalter mit den Zugdrähten durch die Zugangsöffnungen ein. Heben Sie die Kupplung an und sichern Sie diese lose mit den Muttern und Unterlegscheiben.
Abstandshalter einsetzen: Platzieren Sie die Abstandshalter zwischen der Halterung und der Montagefläche auf der Fahrerseite.
Verschraubung: Installieren Sie die restlichen M12-Schrauben und Unterlegscheiben.
Verkleidung anpassen: Schneiden Sie die Verkleidung gemäß der Abbildung zu und montieren Sie diese wieder.
Abschluss: Bringen Sie die Gummiaufhängungen und den Auspuff wieder an.

Drehmomentvorgaben

Ein korrektes Drehmoment ist entscheidend für die Sicherheit:

M12-Befestigungen: 68 Ft.-Lb (92 N*M)
7/16 Zoll-Befestigungen: 50 Ft.-Lb (68 N*M)

Praktische Hilfe

Typische Probleme

Auspuff hängt im Weg

Verwenden Sie Seifenwasser und eine Auspuffzange, um die Gummiaufhängungen zu lösen. Stützen Sie den Auspuff ab, um Schäden zu vermeiden.

Verkleidung passt nach Montage nicht

Die untere Verkleidung muss gemäß der Anleitung mit einer Schleifmaschine zugeschnitten werden, um Platz für die Anhängerkupplung zu schaffen.

Vor der Verwendung

Tragen Sie immer eine Schutzbrille während der Installation.
Stützen Sie den Auspuff ab, bevor Sie die Aufhängungen entfernen.
Überprüfen Sie alle Befestigungen auf festen Sitz.
Verwenden Sie einen Drehmomentschlüssel für alle Schrauben.
Stellen Sie sicher, dass die Anhängerkupplung sicher am Fahrzeug montiert ist.

Technische Daten in der Praxis

M12-Schrauben: Hauptbefestigungsschrauben, Anzugsdrehmoment: 92 N*M
7/16 Zoll-Schrauben: Zusätzliche Befestigungsschrauben, Anzugsdrehmoment: 68 N*M

Abbildungen und Diagramme

Abbildung 1 zeigt die Explosionszeichnung der Montagepunkte und die Verwendung der Zugdrähte.

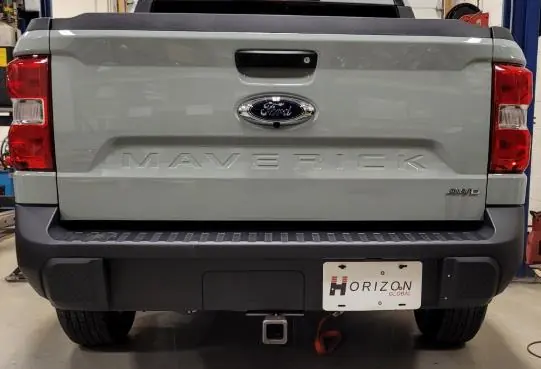

Abbildung 2 zeigt den Bereich der Verkleidung, der zugeschnitten werden muss.
Abbildung 3 zeigt die Position der zu entfernenden M12-Schrauben am Fahrgestell.

Modellkompatibilität

Kompatibel mit Ford Maverick (Modelljahr 2022 bis aktuell).
