Installationsanleitung für Class 3 Trailer Hitch 2-Inch Receiver
Detaillierte Installationsanleitung für die Class 3 Anhängerkupplung (2-Zoll-Aufnahme) für Honda Pilot und Acura MDX. Enthält Sicherheitshinweise, benötigte Werkzeuge und Montageschritte.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anhängerkupplung ist für den Honda Pilot (2016-2022) und Acura MDX (2014-2020) konzipiert. Die Installation erfordert zwei Personen, grundlegende Werkzeuge wie einen Drehmomentschlüssel und die Einhaltung der maximalen Anhängelasten. S. 1
Wichtigste Schritte
- Tragen Sie während der gesamten Installation eine Schutzbrille. S. 1
- Ziehen Sie die Schrauben mit einem Drehmomentschlüssel fest. S. 4
Wartung und Reset
- Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Brutto-Anhängergewicht | 6.000 lbs | Maximales Gewicht des Anhängers | S. 1 |
| Stützlast | 900 lbs | Maximal zulässige vertikale Last | S. 1 |
Wo es im PDF steht
- Sicherheit und Spezifikationen S. 1
- Werkzeuge und Zubehör S. 2
- Montageanleitung S. 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

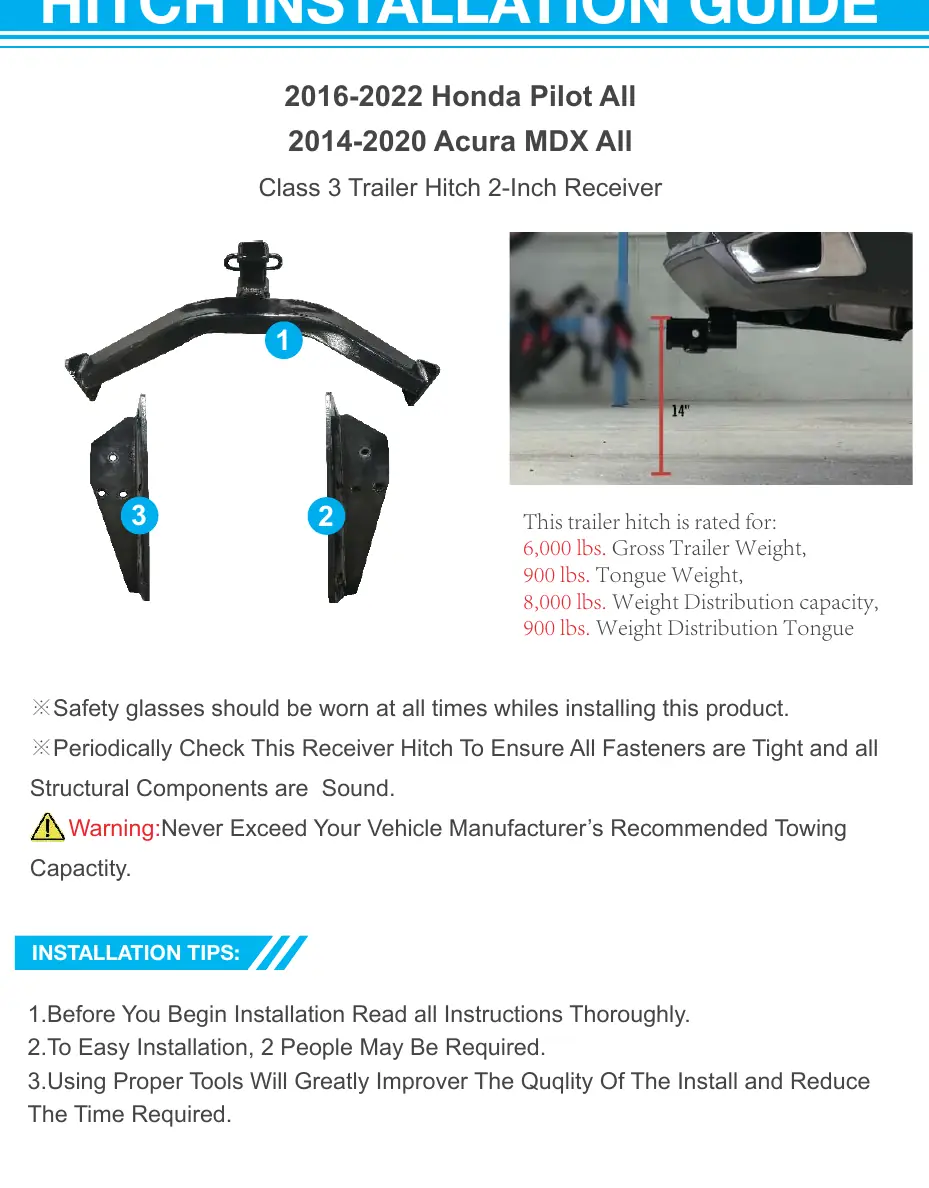

Dieses Dokument enthält die Installationsanleitung für die Class 3 Anhängerkupplung mit 2-Zoll-Aufnahme, passend für Honda Pilot (2016-2022) und Acura MDX (2014-2020). Die Installation sollte idealerweise von zwei Personen durchgeführt werden.
Sicherheitshinweise
- Tragen Sie während der Installation stets eine Schutzbrille.
- Überprüfen Sie regelmäßig alle Befestigungselemente, um sicherzustellen, dass sie fest sitzen und alle Strukturkomponenten intakt sind.
- Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast.
Technische Daten
- Brutto-Anhängergewicht: 6.000 lbs (ca. 2.721 kg)
- Stützlast: 900 lbs (ca. 408 kg)
- Gewichtsverteilungskapazität: 8.000 lbs (ca. 3.628 kg)
- Stützlast bei Gewichtsverteilung: 900 lbs (ca. 408 kg)
Benötigte Werkzeuge
- 22 mm Steckschlüssel
- Drehmomentschlüssel
- Schraubenschlüssel
- 5-Zoll-Verlängerung
- Schutzbrille
- Bohrmaschine
Lieferumfang
- Sechskantschrauben (M12) - 6 Stück
- Federringe (M12) - 6 Stück
- Sechskantflanschmuttern (M12) - 4 Stück
- Sechskantflanschschrauben (M12) - 6 Stück
Installationsschritte
1. Montage des Produkts: Setzen Sie die Halterungen an die Anhängerkupplung an.

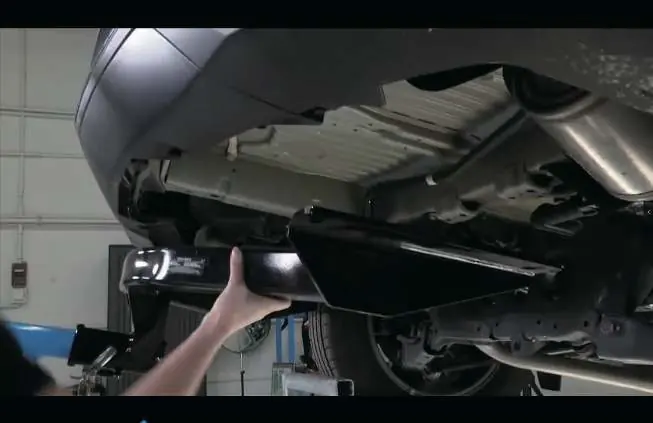

2. Montage am Fahrzeug: Heben Sie die Anhängerkupplung an das Fahrzeug (ggf. mit Hilfe einer zweiten Person). Setzen Sie die Sechskantschrauben und Federringe ein und ziehen Sie diese leicht an. Ziehen Sie anschließend alle Schrauben mit einem Elektrowerkzeug fest und finalisieren Sie die Befestigung mit einem Drehmomentschlüssel.
Praktische Hilfe
Typische Probleme
Die Installation sollte von zwei Personen durchgeführt werden, um das Gewicht der Anhängerkupplung sicher zu halten.
Überprüfen Sie regelmäßig alle Befestigungselemente auf festen Sitz.
Vor der Verwendung
- Schutzbrille tragen
- Zweite Person zur Unterstützung hinzuziehen
- Alle benötigten Werkzeuge (22mm Steckschlüssel, Drehmomentschlüssel etc.) bereitlegen
- Fahrzeugkompatibilität prüfen (Honda Pilot 2016-2022 oder Acura MDX 2014-2020)
