Installationsanleitung für CURT 31091 Front-Anhängerkupplung

Detaillierte Installationsanleitung für die CURT 31091 Front-Anhängerkupplung. Diese Anleitung enthält alle notwendigen Schritte zur Montage, inklusive der Fishwire-Technik, Werkzeugliste, Drehmomentvorgaben und Sicherheitshinweise für...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die CURT 31091 ist eine Front-Anhängerkupplung. Die Installation erfordert das Entfernen der hinteren Abschlepphaken-Bolzen, die Verwendung der Fishwire-Technik zur Schraubenplatzierung im Rahmen und das Anziehen der Befestigungselemente mit spezifischen Drehmomenten (110 ft-lbs für 1/2" und 79 ft-lbs für M12). S. 1, 2, 3, 4

Wichtigste Schritte

  • Entfernen der hinteren Abschlepphaken-Bolzen S. 2
  • Anwendung der Fishwire-Technik S. 2, 3
  • Trimmen der Kunststoffverkleidung S. 3
  • Festziehen der Schrauben mit Drehmoment S. 4

Probleme und Lösungen

Schwierigkeiten beim Einfädeln der Schrauben

Verwenden Sie das Fishwire-Werkzeug, um die Schrauben durch den Rahmen zu führen.

S. 2

Wartung und Reset

  • Regelmäßige Inspektion der Anhängerkupplung auf festen Sitz der Hardware. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Drehmoment 1/2" Befestigungselemente 110 ft-lbs Erforderliches Anzugsdrehmoment für 1/2-Zoll-Schrauben. S. 4
Drehmoment M12 Befestigungselemente 79 ft-lbs Erforderliches Anzugsdrehmoment für M12-Schrauben. S. 4

Wo es im PDF steht

  • Technische Daten und Werkzeugliste S. 1
  • Montageübersicht und Fishwire-Technik S. 2
  • Installationsschritte 2-5 S. 3
  • Installationsschritte 6-7 und Endergebnis S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Montage der CURT 31091 Front-Anhängerkupplung. Die Installation erfordert grundlegende mechanische Kenntnisse und den Einsatz spezifischer Werkzeuge. Vor Beginn der Arbeiten sollten alle Anweisungen gründlich gelesen werden. Beachten Sie, dass die Installation das Trimmen der unteren Luftleitbleche (Air Dam) erfordern kann und die Fishwire-Technik zur Platzierung der Schrauben im Fahrzeugrahmen notwendig ist.

CURT 31091 Front-Anhängerkupplung
CURT 31091 Front-Anhängerkupplung

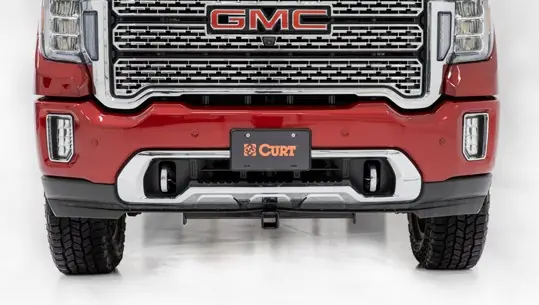

Endergebnis der Installation
Endergebnis der Installation

Benötigte Werkzeuge

  • Ratschenschlüssel
  • Steckschlüssel 18 mm und 3/4 Zoll
  • Ringschlüssel 18 mm
  • Steckschlüsselverlängerungen
  • Drehmomentschlüssel
  • Klebeband
  • Brecheisen (Pry bar)
  • Maßband
  • Farbmarkierer
  • Säbelsäge oder Trennschleifer (für das Trimmen)
  • Schutzbrille

Vorbereitung und Reinigung

Bevor die Anhängerkupplung montiert wird, müssen die vorhandenen M12-Schrauben und die Abschlepphaken entfernt werden. Die vordersten Schrauben der Abschlepphaken sollten nicht entfernt werden. Falls sich Schmutz oder Ablagerungen in den Gewinden des Fahrzeugrahmens befinden, verwenden Sie Schmiermittel oder Druckluft, um diese zu reinigen. Bei hartnäckigen Verschmutzungen ist eine Drahtbürste zu verwenden, wobei darauf zu achten ist, die Gewinde nicht zu beschädigen.

Installationsschritte

Fishwire-Technik zur Schraubenplatzierung
Fishwire-Technik zur Schraubenplatzierung
Markierung für das Trimmen der Kunststoffverkleidung
Markierung für das Trimmen der Kunststoffverkleidung
  1. Vorbereitung: Entfernen Sie die hinteren M12-Schrauben und Muttern der Abschlepphaken. Entfernen Sie den hinteren Kabelbaumclip auf der Fahrerseite.
  2. Fishwire-Technik: Führen Sie das Ende des Fishwire-Werkzeugs durch das Montageloch im Fahrzeugrahmen und aus dem Zugangsloch heraus. Fädeln Sie den Abstandshalter und die Schraube auf das Werkzeug. Ziehen Sie die Schraube und den Abstandshalter durch den Rahmen in die Montageposition.
  3. Vorbereitung der Abstandshalter: Kleben Sie die runden Abstandshalter (#3) mit Klebeband an die Unterseite des Fahrzeugrahmens.
  4. Anpassung: Halten Sie die Anhängerkupplung temporär in Position, um zu prüfen, ob ein Trimmen der Kunststoffverkleidung erforderlich ist. Markieren Sie bei Bedarf einen Ausschnitt von ca. 8,3 cm (3-1/4 Zoll) Breite und 2,5 cm (1 Zoll) Höhe und schneiden Sie diesen aus.
  5. Montage: Heben Sie die Anhängerkupplung in Position. Führen Sie die M12-Sechskantschrauben (#5) und die konischen Zahnscheiben (#7) durch die Anhängerkupplung in die hinteren Montagelöcher der Abschlepphaken. Installieren Sie die vorhandenen M12-Flanschmuttern locker. Ziehen Sie die 1/2-Zoll-Schlossschrauben (#6) durch die unteren Montagelöcher und sichern Sie diese mit den 1/2-Zoll-Sicherheitsmuttern (#1).

Drehmomentvorgaben

Nach der korrekten Positionierung müssen alle Befestigungselemente mit dem vorgeschriebenen Drehmoment angezogen werden, um Schäden am Produkt oder Fahrzeug zu vermeiden:

  • 1/2-Zoll-Befestigungselemente: 110 ft-lbs (ca. 149 Nm)
  • M12-Befestigungselemente: 79 ft-lbs (ca. 107 Nm)

Sicherheitshinweise

Tragen Sie während der gesamten Installation eine Schutzbrille. Überprüfen Sie die Anhängerkupplung regelmäßig auf festen Sitz aller Befestigungselemente und die strukturelle Integrität der Komponenten. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast.

Herstellerinformationen

CURT

Markenprofil

Praktische Hilfe

Typische Probleme

Schwierigkeiten beim Einfädeln der Schrauben im Rahmen

Verwenden Sie die Fishwire-Technik wie beschrieben. Knicken Sie den Draht, um den Abstandshalter von der Schraube getrennt zu halten, während Sie diese durch den Rahmen ziehen.

Verschmutzte Gewinde im Fahrzeugrahmen

Verwenden Sie Schmiermittel oder Druckluft, um Ablagerungen zu entfernen. Bei starker Verschmutzung hilft eine Drahtbürste, achten Sie jedoch darauf, die Gewindegänge nicht zu beschädigen.

Notwendigkeit des Zuschneidens der Kunststoffverkleidung

Markieren Sie die Mitte des Fahrzeugs und schneiden Sie einen Bereich von ca. 8,3 cm Breite und 2,5 cm Höhe aus der unteren Kunststoffverkleidung aus, falls die Anhängerkupplung nicht passt.

Vor der Verwendung

  • Tragen Sie während der gesamten Installation eine Schutzbrille.
  • Stellen Sie sicher, dass alle in der Stückliste aufgeführten Teile vorhanden sind.
  • Verwenden Sie einen Drehmomentschlüssel für die finale Befestigung.
  • Prüfen Sie, ob die Anhängerkupplung korrekt am Fahrzeugrahmen anliegt.
  • Überprüfen Sie die Fahrzeugkapazität und überschreiten Sie diese nicht.

Technische Daten in der Praxis

Gross trailer weight (GTW)
Maximales Gewicht des Anhängers: 5.000 lbs (ca. 2.268 kg).
Tongue weight (TW)
Maximale Stützlast auf der Anhängerkupplung: 500 lbs (ca. 227 kg).
Straight line pull
Maximale Zugkraft in gerader Linie: 9.000 lbs (ca. 4.082 kg).

Abbildungen und Diagramme

  • Die Explosionszeichnung zeigt die korrekte Reihenfolge der Montage von Schrauben, Abstandshaltern und Muttern.
  • Die Fishwire-Technik-Grafik verdeutlicht, wie Schrauben durch den Rahmen geführt werden.
  • Die Abbildung zur Ausrichtung der konischen Zahnscheibe zeigt die korrekte Platzierung zwischen Anhängerkupplung und Schraubenkopf.

Modellkompatibilität

  • Die Installation erfordert das Entfernen der hinteren Abschlepphaken-Bolzen.
  • Das Produkt ist für spezifische Fahrzeugrahmen konzipiert; prüfen Sie vorab die Kompatibilität mit Ihrem Fahrzeugmodell.
